Определение размеров фундамента колонны к-4
Нагрузки по обрезу фундамента колонны типа К–4(500/1000):
Первая комбинация : N011=1035 кН, M011=17 кНм, Q011=2,3 кН.
Первоначально вычисляем ориентировочные размеры подошвы отдельно стоящего фундамента, как центрально загруженного:
A0= N11/(R0-d)= N011/(R0-d)=(1035*2)/(150-22*1.65)=17.44 м2, где
b0=A0/1.4 => l=1.4b
b0=17.44/1.4=3.6 м; b0/2= 1,8м.
g11=( 111* h1 + 112* h2 + sb* h3) / (h1 +h2 +h3) = (17.9*0.35 +18.01*1.45)/(0.35+1.45)=17.98 кН/м3
R1=(c1c2/k)[Mkzb11+Mqd111+Mcc11] = (1.25*1.0)/11.25*1*3.6*17.98+ +5.97*1.6*17.9=315 кПа
1=(R1-R0)/R1*100%=(315-150)/315*100%5%;
Корректировка :
A1= N11/(R1-11d)=(1035*2)/(315-20*1.65)=7.34 м2
b1=7.34/1.4=2.28м, принимаем 2,4м и l=2.4*1.4=3.3м, принимаем 3,0м.
g11=( 111* h1 + 112* h2 + sb* h3) / (h1 +h2 +h3) = (17.9*0.35 +18.01*0.85)/(0.35+1.45)=11.98 кН/м3
R2=(c1c2/k)[Mkzb11+Mqd111+Mcc11]= =(1.25*1.0)/11.25*1*2.4*11.98+5.97*1.6*17.9=259 кПа,
2=(R2-R1)/R2*100%=(259-315)/315*100%>10%;
Корректировка :
A2= N11/(R1-11d)=(1035*2)/(259-20*1.65)=9.16 м2
b2=9.16/1.4=2.55м, принимаем 2,7м и l=2.7*1.4=3.58м, принимаем 3,6м.
g11=( 111* h1 + 112* h2 + sb* h3) / (h1 +h2 +h3) = (17.9*0.35 +18.01*1.00)/(0.35+1.45)=13.49 кН/м3
R3=(c1c2/k)[Mkzb11+Mqd111+Mcc11]= =(1.25*1.0)/11.25*1*2.7*13.49+5.97*1.6*17.9=271 кПа,
3=(R3-R2)/R3*100%=(271-259)/271*100%<10%;
Принимаю размеры фундамента под колонну К-4: b/l=2.7/3.6м,
с R=271 кПа. Конструирую тело фундамента:
Давление по подошве фундамента:
p11=N11/b*l+mt*d+pq=2070/2.7*3.6+20*1.6+25=279.96 кН/м2 > R=271 кПа, (расхождение 6.6% < 10%);
Расчетная ситуация (без нагрузки):
N11=2*N011 +Nc11=1035*2+0=2070 кН,
M11=M011+Q011*hf +Nc11*ec =17+2.3*1.5+0=20.45 кН*м,
e=M11/(N11+mt*d *l*b)=20.45/(2070+20*1.6*3.6*2.7)=0.009м < l/6=3.6/6=0.6м– эксцентриситет приложения нагрузки;
Давления по граням фундамента (краевые давления):
pmax=N11/A+mt*d+M11/W+Pq =2070/2.7*3.6+20*1.6+20.45/2.7*3.62+25=
=270кПа< 1.2R=1.2*271=325 кПа
Вторая комбинация : N011=818 кН, M011=93 кНм, Q011=6 кН.
Расчетная ситуация (без нагрузки):
N11=2*N011 +Nc11=2*818+0=1636 кН,
M11=M011+Q011*hf +Nc11*ec =93+6*1.5+0=96 кН*м,
e=M11/(N11+mt*d *l*b)=96/(1636+20*1.6*3.6*2.7)=0.049м < l/6=3.6/6=0.6м– эксцентриситет приложения нагрузки;
Давления по граням фундамента (краевые давления):
pmax=N11/A+mt*d+M11/W+Рq =1636/2.7*3.6+20*1.6+96/2.7*3.62+25=
=228кПа< 1.2R=1.2*271=332 кПа
Конструируем фундамент, выполняя следующие требования: минимальная высота ступени 300 мм, шаг 150 мм; минимальный вылет ступени 150 мм, шаг 150 мм.

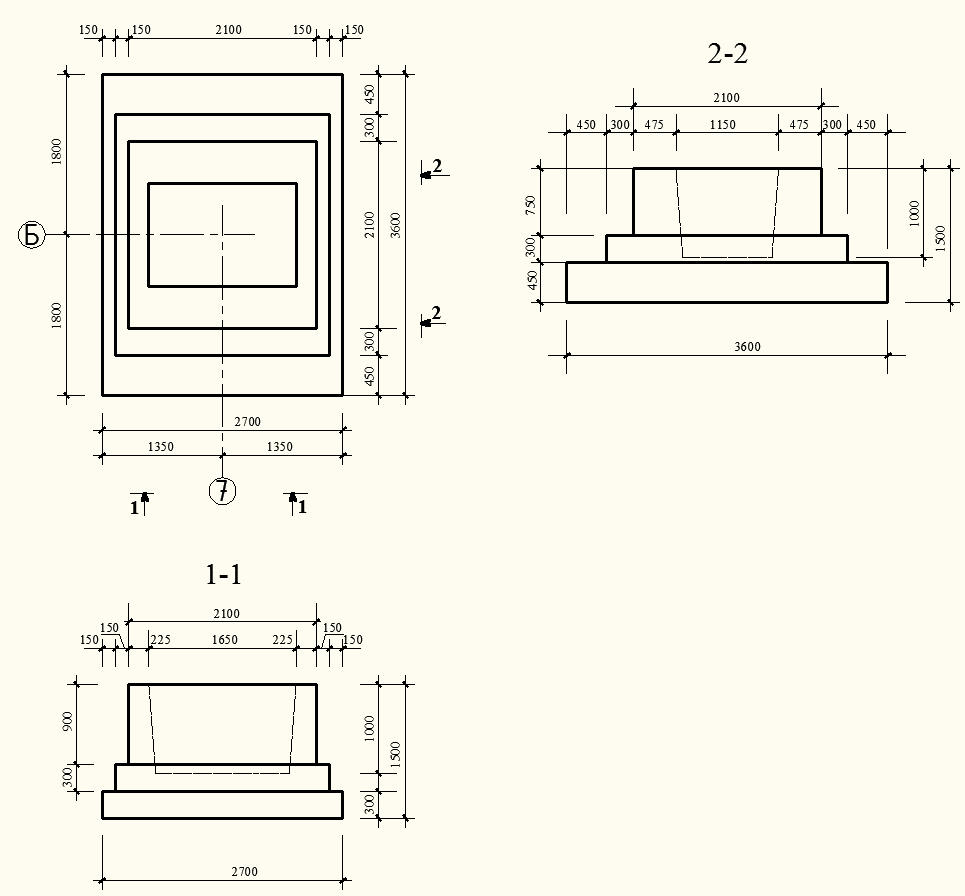

Рисунок
13 – План и разрезы фундамента ФМ-4
Определение размеров фундамента колонны к-5
Нагрузки по обрезу фундамента колонны типа К–5(500/1000):
Первая комбинация : N011=468 кН, M011=20 кНм, Q011=0,6 кН.
Первоначально вычисляем ориентировочные размеры подошвы отдельно стоящего фундамента, как центрально загруженного:
A0= N11/(R0-d)= (N011+Nс11 )/(R0-d)=(468+9.85)/(150-22*1.65)=4.3 м2
– нагрузка от фундаментной балки (принимаем фундаментные балки марки 3БФ6-21 длиной 4,75 м, m=1,0т и 3БФ6-27 длиной 4,45 м, m=0,97 т)
=( 1+ 2)/2=(10+9,7)/2 =9,85кН
b0=A0/1.4 => l=1.4b
b0=4.3/1.4=1.8 м ; b0/2= 0,9м.
g11=( 111* h1 + 112* h2 + sb* h3) / (h1 +h2 +h3) = (17.9*0.35 +18.01*0.55)/(0.35+0.55)=17.99 кН/м3
R1=(c1c2/k)[Mkzb11+Mqd111+Mcc11] = (1.25*1.0)/11.25*1*1.8*17.99+ +5.97*1.6*17.9=264 кПа
1=(R1-R0)/R1*100%=(264-150)/264*100%10%;
Корректировка :
A1= N11/(R1-11d)=(468+9.85)/(264-20*1.65)=2.11 м2
b0=2.11/1.4=1.22м, принимаем 1,5м и l=1.5*1.4=2.1м, принимаем 2,1м.
b0/2= 0,75м.
g11=( 111* h1 + 112* h2 + sb* h3) / (h1 +h2 +h3) = (17.9*0.35 +18.01*0.4)/(0.35+0.55)=14.97 кН/м3
R2=(c1c2/k)[Mkzb11+Mqd111+Mcc11]= =(1.25*1.0)/11.25*1*1.5*14.97+5.97*1.6*17.9=249 кПа,
2=(R2-R1)/R2*100%=(249-264)/249*100%<10%;
Принимаю размеры фундамента под колонну К-1: b/l=1.5/2.1м,
с R=249 кПа. Конструирую тело фундамента:
Nq11=(q*l*b)/2= 25*2.1*1.5/2=39кН,
еq=l/4=2.1/4=0.525м,
ec1=2,1/2-0,3/2=0,9м
ec2=2,1/2+0,15/2=1,125м
Пролет здания 24м,
L=24/2=12м,
y1=L+1/2*l =12+2.1/2=13.05м,
y2=L =12м,
y3=L-1/2*l =12-2.4/2=10.95м
b0=24-l =24-2.1=21.9м
d=z=1.65м,
q=25кН,
Nc111=10кН ( табл.32),
Nc112=9,7кН ( табл.32),
Таблица 3 - К определению дополнительных давлений
№ точки |
yм |
y/b0 |
При z/b0=0,075 |
|
kq |
kq*q,кПа |
|||
1 |
L+1/2*l =13.05м |
0.596 |
0.312 |
7.80 |
2 |
L =12м |
0.548 |
0.407 |
10.18 |
3 |
L-1/2*l =10.95м |
0.500 |
0.500 |
12.5 |
pq=(7.8+12.5)/2=10.15кПа,
N11=N011+Nq11+Nc11=468+39+9,85=516,9 кН
Давление по подошве фундамента:
p11=N11/b*l+mt*d+pq=516,9 /1.5*2.1+20*1.6+10.15=229.36 кН/м2 R=249 кПа, (расхождение 7.9% < 10%);
Первая расчетная ситуация (с нагрузкой):
N11=516,9 кН,
M11=M011+Q011*hf +Nc111*ec1+Nc112*ec2+Nq11*eq =20+0,6*1.5+10*0.9+9,7*1,125+39*0.525=61.3 кН*м,
e=M11/(N11+mt*d *l*b)=61.3/(516,9 +20*1.6*2.1*1.5)=0.098м < <l/6=2.1/6=0.35м– эксцентриситет приложения нагрузки;
Вторая расчетная ситуация (без нагрузки):
N11=N011 +Nc11=468+9,85=477,9 кН,
M11=M011+Q011*hf + Nc111*ec1+Nc112*ec2=20+0,6*1.5+10*0.9+9,7*1,125=40.8 кН*м,
e=M11/(N11+mt*d *l*b)=40.8/(477,9+20*1.6*2.1*1.5)=0.063м < l/6=2.1/6=0.35м– эксцентриситет приложения нагрузки;
Давления по граням фундамента (краевые давления):
1 ) pmax=N11/A+mt*d+M11/W+kmaxq*q=
516,9/1.5*2.1+20*1.6+61.3/1.5*2.12+12.5=221кПа< 1.2R=1.2*249=299 кПа
2 ) pmax=N11/A+mt*d+M11/W =477,9/1.5*2.1+20*1.6+40.8/1.5*2.12=
=193кПа< 1.2R=1.2*249=299 кПа
Вторая комбинация : N011=294 кН, M011=67 кНм, Q011=3 кН.
Первая расчетная ситуация (с нагрузкой):
N11=N011+Nq11+Nc11=294+39+9,85=342,9 кН,
M11=M011+Q011*hf +2*Nc11х*ecх+Nq11*eq =67+3*1.5+10*0.9+9,7*1,125+39*0.525=111.9 кН*м,
e=M11/(N11+mt*d *l*b)=111.9/(342,9+20*1.6*2.1*1.5)=0.247м < l/6=2.1/6=0.35м– эксцентриситет приложения нагрузки;
Вторая расчетная ситуация (без нагрузки):
N11=N011 +Nc11=294+9,85=303,9 кН,
M11=M011+Q011*hf + Nc111*ec1+Nc112*ec2=67+3*1.5+10*0.9+9,7*1,125=91.4 кН*м,
e=M11/(N11+mt*d *l*b)=91.4/(303,9+20*1.6*2.1*1.5)=0.221м < l/6=2.1/6=0.35м– эксцентриситет приложения нагрузки;
Давления по граням фундамента (краевые давления):
1 ) pmax=N11/A+mt*d+M11/W+kmaxq*q=342,9/1.5*2.1+20*1.6+111.9/1.5*2.12+12.5=
=173кПа< 1.2R=1.2*249=299 кПа
2 ) pmax=N11/A+mt*d+M11/W =303,9/1.5*2.1+20*1.6+91.4/1.5*2.12=
=145кПа< 1.2R=1.2*249=299 кПа
Конструируем фундамент, выполняя следующие требования: минимальная высота ступени 300 мм, шаг 150 мм; минимальный вылет ступени 150 мм, шаг 150 мм.
Рисунок 14 – План
и разрезы фундамента ФМ-5
