4.8. Клапанная коробка и погонное устройство: назначение, устройство, принцип действия.

Клапанная коробка предназначена для сообщения и разобщения боевого отделения САО с атмосферой. Она размещена в боевом отделении и закреплена на фланце крыши башни. Стык уплотнен резиновой прок­ладкой.

Клапанная коробка состоит из корпуса, клапана, стопора, толкателя, пружин, шайбы, серьги, закрепленной на осях, тягового реле, кнопки и крепежных деталей, включа­ющих в себя болты с шайбами и шплинты.

Для застопорения клапана в открытом положении внутри кор­пуса размещен стопор. На один конец стопора навинчена кноп­ка, другой конец соеди­нен с тяговым реле. Стопор подпружинен относительно корпуса пружи­ной. Открывание клапана осуществляется путем нажатия на кноп­ку толкателя.

Закрывание клапана осуществляется автоматически при пода­че напряжения питания на тяговое реле или вручную путем нажатия на кнопку.

Погонное устройство

Погонное устройство предназначено для соединения башни с корпусом и обеспечения вращения башни при наведении орудия. Оно состоит из нижнего погона, верхнего погона, пластмассовых шаров, которые устанавливаются при сборке че­рез отверстие в верхнем погоне, закрываемое заглушкой.

Нижний погон имеет зубчатый венец, по которому обкаты­вается шестерня поворотного механизма.

В левой передней части погонного устройства устанавливается поворотный механизм и закрепляется сек­тор указателя разворота башни.

4.9. Стопор башни: назначение, устройство, принцип действия.

Стопор предназначен для стопорения башни в походном поло­жении. Он расположен на обечайке башни слева сзади навод­чика.

Стопор состоит из тяги в сборе, стопора и упо­ра. Стопор установлен в стойке на оси. Своей верхней ча­стью стопор соединен с тягой в сборе, а своей нижней частью охватывает упор в застопоренном положении.

Упор крепится к верхнему листу корпуса шасси.

Тяга в сборе размещается во втулке и состоит из собствен­но тяги, ручки, шайбы и кольца.

Для расстопоривания башни необходимо ручку ввести в продольный паз втулки и, потянув на себя, вывести ее за торец втулки, после чего повернуть ручку по ходу часовой стрелки на 90°, при этом стопор повернется и освободит упор. Башня расстопорена.

Чтобы застопорить башню, необходимо, работая рукояткой поворотного механизма, установить 0-00 сектора про­тив указателя разворота башни, после чего ввести ручку в паз втулки, отжать ее от себя и повернуть по ходу часовой стрелки, при этом стопор зафиксирует башню относи­тельно упора корпуса шасси. Башня застопорена.

4.10. Танковый перископ командира тпк-2

4.10.1. Танковый перископ командира тпк-2: назначение, устройство, принцип действия.

Танковый перископ командира ТПК-2 (рис.9) служит:

для наблюдения за местностью;

для распознавания целей;

для определения дальностей до целей и измерения углов;

для целеуказания и корректировки огня.

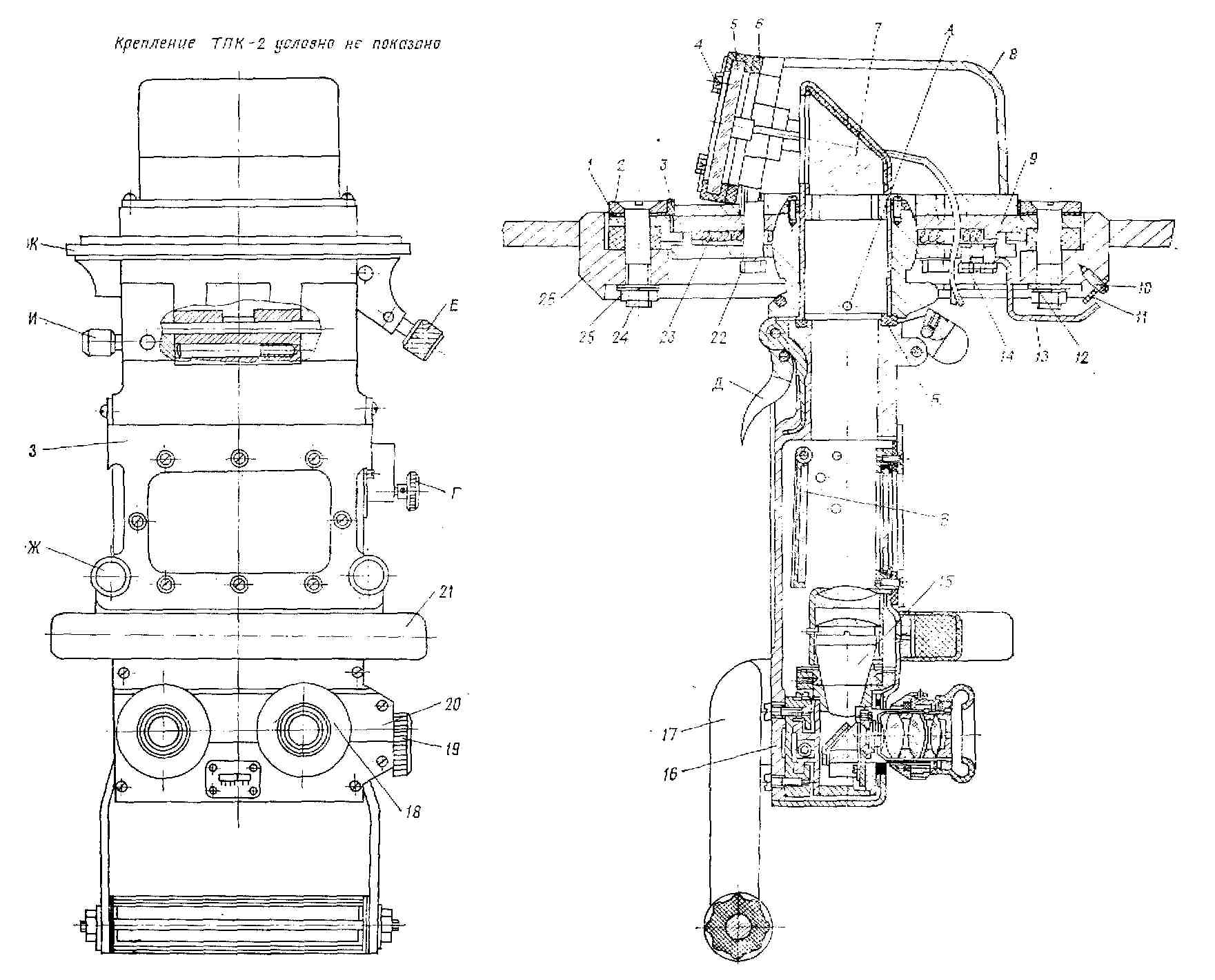

Рис. 9

1 – фланец, 5 – защитное электрообогревное стекло, 7 – призма в оправе, 8 – колпак, 9 – верхний фланец, 11 – линейка, 12 – ограничитель, 13 – указатель, 15 – бинокуляр, 16 – корпус в сборе, 17 – рукоятка, 18 – наглазник, 21 – налобник, 26 – амортизатор, А - отверстие для вынимания призмы, Б – уплотнение, В – зеркало, Г – винт поворота зеркала, Д – ручка замка, Е – винт стопора качания, Ж – винт, З – защитная планка, И – упор, К - фланец

ТПК-2 представляет собой перископический прибор с пере­менным увеличением 1* и 5* и состоит из головной части с приз­мой, корпуса и бинокуляра. Головная часть прибора состоит из следующих основных частей: корпуса, призмы в оправе, фланца со смонтированными на нем стопором качания и сто­пором вращения. Внутри корпуса головной призмы имеются два отверстия, в которые вставляются концы ключа для смены призмы.

Головная часть соединена с корпусом прибора осью, закреп­ленной в приливе ее нижней части, и замком. Для обеспече­ния герметичности стыка имеется уплотнение. Ось дает воз­можность при открытом замке повернуть корпус прибора относи­тельно головной части на 90°. В этом положении он будет удер­живаться упором, входящим в отверстие на приливе корпуса прибора. Это необходимо при замене поврежденной головной призмы запасной. Для закрывания необходимо слегка приподнять прибор, нажать на упор, опустить прибор в рабочее положение и закрыть замок.

В корпусе прибора закреплены бинокуляр, зеркало, за­щитная рамка, налобник и рукоятка.

Зеркало фиксируется в рабочем положении специальным фик­сатором, смонтированным на стенке корпуса. Поворот зеркала осуществляется винтом. На нижней части корпу­са смонтирован винт механизма базы глаз.

На задней стенке корпуса укреплена рукоятка, служащая для управления прибором во время работы.

Внизу внутри прибора винтами к корпусу прикреплен бино­куляр. Наличие бинокуляра позволяет распознавать удаленные цели. Правый монокуляр перемещается по направляющим при вращении винта базы глаз, чем достигается нужное расстоя­ние между окулярами.

На диоптрийных кольцах имеются шкалы наводки, позволя­ющие замечать положение окуляров относительно индексов при наводке окуляров на резкость изображения по глазам наблюда­теля.

ТПК-2 устанавливается перед люком командира в опоре, состо­ящей из верхнего фланца, фланца, амортизатора, нажим­ного кольца, колпака, и крепится к последнему четырьмя бол­тами с шайбами. Болты застопорены проволокой.

Опора закреплена на крыше корпуса шасси.

Колпак и защитное стекло служат для предотвращения механических повреждений призмы прибора.

Крепление прибора обеспечивает вращение прибора в гори­зонтальной плоскости на ±35° и качание в вертикальной плос­кости за рукоятку.

К фланцу прибора ТПК-2 крепится ука­затель углов разворота прибора относительно продольной оси САО. Отсчет показаний снимается с линейки, закрепленной на фаске обечайки.

При наблюдении через прибор ТПК-2 командир САО фикси­рует цели наводкой центрального перекрестия сетки (при наблю­дении через бинокуляр) или визирных рисок (при наблюдении через зеркала), после чего по линейке определяет и командует наводчику направление на цель.
