4.5. Стопор орудия по-походному: назначение, устройство, принцип действия

Стопор орудия 2А51 по-походному

Стопор орудия предназначен для стопорения орудия относительно башни в походном положении и установлен на оси в кронштейне, приваренном к крышке внутри башни, справа от люка наводчика.

Стопор состоит из тяги с установленными в ней стопо­ром и фиксатором с пружиной.

Стопор фиксируется фиксатором в одном положении, а при утопленном фиксаторе ограничивается в осевом направлении вин­том, входящим в продольный паз стопора. После снятия орудия со стопо­ра по-походному стопор поднимается кверху и устанавливается в удержнике, приваренном к крыше башни.

Для стопорения орудия по-походному утопить фиксатор, вы­вести стопор из отверстия в удержнике, после чего перевести тягу вниз до совмещения отверстия в казеннике со стопором, ввести стопор в отверстие и отпустить фиксатор.

Для снятия орудия со стопора по-походному утопить фиксатор, сжав пружину; вывести стопор из отверстия в казеннике, повер­нуть тягу назад вверх до совпадения стопора с отверстием в удержнике, ввести в него стопор и отпустить фиксатор. Прове­рить надежность установки стопора в удержнике.

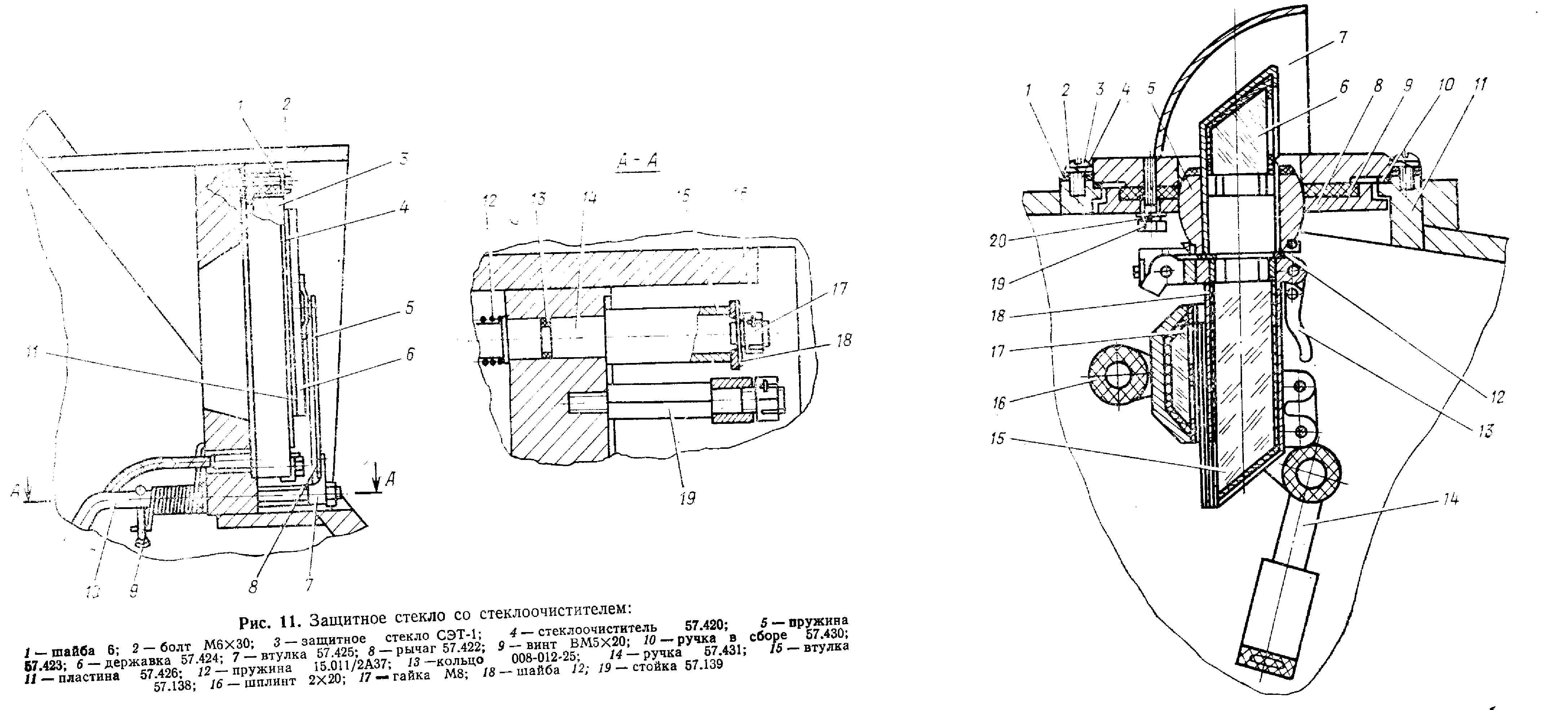

4.6. Защитное стекло со стеклоочистителем: назначение, устройство, принцип действия.

Защитное электрообогревное стекло установлено в рамке, вваренной в левой части лобовой коробки башни. Под стекло установлено уплотнение, предназначенное для предохранения боевого отделения от попада­ния пыли, грязи и атмосферных осадков.

Для очистки стекла служит ручной стеклоочиститель, который состоит из стеклоочистителя и ручки в сборе. Стеклоочисти­тель состоит из щетки, образованной державкой с резиновыми пластинами, рычага, пластинчатой пружины и крепится на ручке и стойке гайками со шплинтами.

Для работы стеклоочистителем необходимо ручку вращать в пределах ее размаха, при этом щетка перемещается по стеклу и производит его очистку.

4.7. Призменные перископические приборы: назначение, устройство, принцип действия.

Призменный перископический прибор наблюдения МК-4 (рис.8) пред­назначен для кругового наблюдения заряжающим.

Рис. 8 Установка прибора МК-4

5 – прибор МК-4, 6 – верхняя призма. 7 – крышка, 8 – фланец прибора, 11 – обечайка, 13 – замок, 14 – рукоятка, 15 – нижняя призма, 16 – налобник, 17 – передвижная призма. 18 – корпус прибора

Прибор наблюдения состоит из головной части с верхней приз­мой, корпуса, нижней призмы и передвижной призмы. Корпус соединен с головной частью шарнирно и может поворачиваться относительно нее. Обе половины прибора соединены замком.

Передвижная призма перемещается вдоль корпуса и фикси­руется в трех положениях. Если призму передвинуть до отказа вверх, наблюдение можно вести только вперед; если призму пере­двинуть до отказа вниз и развернуть прибор на 180°, наблюдение можно вести только назад. При среднем положении смотровые ок­на закрыты.

Прибор может вращаться, обеспечивая круговой обзор, и ка­чаться на цилиндрической опоре в вертикальной плоскости. Прибор снабжен рукояткой с налобником, закрепленным на пере­движной призме.

Прибор устанавливается в опоре, состоящей из обечайки, вваренной в крышу башни, кольца и крышки, и крепится флан­цем прибора к крышке болтами с шайбами.

Для предотвращения механических повреждений и попадания пыли, грязи, атмосферных осадков в боевое отделение служит крышка с защитным колпаком, сальник и манжета.

Призменный перископический прибор наблюдения ТНПО-170А предназначен для наблюдения заряжающим и наводчиком закормового пространства.

Прибор ТНПО-170А представляет собой призменный перископ с обогревом входного и выходного окон, что позволяет предотвратить их запотевание и обледенение. Он состоит из двух призм, корпуса, донышка и головки прибора, термистора, пластин с токопроводящим покрытием, резиновой прокладки и штепсельного разъема. На внутренней поверх­ности пластин нанесен токопроводящий слой, а под пласти­ной в углублении на призме запрессован термистор.

Обогрев осуществляется пластинами, по токопроводящему слою которых проходит ток от бортовой сети САО через регуля­тор температуры РТС-27-1А и релейную коробку КР-60, установ­ленные на крыше корпуса слева от щитка механика-водителя.

В зависимости от условий эксплуатации может быть включен обогрев только выходных окон или одновременно обоих окон при­бора. При включении обогрева выходных окон, а также при одно­временном включении обогрева входных и выходных окон регули­ровка температуры стекол осуществляется от термистора. Вклю­чение обогрева прибора ТНПО-170А осуществляется выключате­лем и трехпозиционным переключателем, расположенным на релей­ной коробке КР-60.

Каждый прибор ТНПО-170А устанавливается в шахту своей обоймы и поджимается к ней эксцентриковым зажимом, кото­рый закреплен осями в ушках, ввернутых в резьбовые отверстия на нижнем торце обоймы. Оси от выпадания крепятся шплин­тами.

Для удобства наблюдения через приборы ТНПО-170А на обой­ме башни закреплен налобник.

Прибор подключается к бортовой сети через штепсельный разъ­ем.
