4. Боевое отделение, назначение, состав и размещение составных частей

Боевое отделение ( рис.4) предназначено для размещения орудия 2А51, перископического прицела 1П8, рабочих мест наводчика и заря­жающего, боеприпасов, пневмо- и электрооборудования.

В боевом отделении установлены приборы наблюдения, а также размещаются одиночные комплекты ЗИП радиостанции Р-123М, прицела 1П8, часть ЗИП шасси и орудия 2А51.

В боевом отделении в передней части башни в опорах лодыг башни установлено орудие.

В левой передней части боевого отделения размещено рабочее место наводчика. Рабочее место наводчика оборудовано сиденьем с откидной спинкой. Справа от наводчика на огражде­нии орудия 2А51 расположены рукоятка спуска и рычаг повторно­го взвода. На левой лодыге башни закреплен подъемный механизм.

Перед сиденьем наводчика расположены прицел, защищен­ный снаружи колпаком панорамы, и плафон для освещения шкал прицела. Справа от сиденья наводчика, вверху на крыше башни, расположены рукоятка управления штырем с мерной ба­зой и стопор орудия по-походному. Слева от сиденья наводчика размещены поворотный механизм, сектор и указатель разво­рота башни, блок питания прицела 1П8, нагрудное переговорное устройство для подключения к внутренней связи, слева сзади — ручка стопора башни и распределительная коробка электро­оборудования. Сзади сиденья наводчика на скате башни установ­лен прибор наблюдения ТНПО-170А.

В правой части боевого отделения размещено рабочее место за­ряжающего, оборудованное съемным сиденьем и откидываю­щейся подножкой.

Слева от сиденья заряжающего на орудии расположены меха­низм блокировки спуска, рукоятка открывания затвора, кнопка досылания выстрела, указатель отката.

Впереди на крыше башни размещены прибор наблюдения МК-4, плафон освещения, клапанная коробка.

На переднём скате башни размещены два баллона пневмооборудования.

Справа от сиденья заряжающего размещены приборы внутрен­ней связи (нагрудный переключатель и прибор БВ-1).

В правой задней части на скате башни установлен второй при­бор наблюдения ТНПО-170А. На крыше башни над сидень­ем наводчика и заряжающего размещены крышки люков.

В правой части боевого отделения (среднее отделение корпуса) у переднего, среднего и заднего пиллерсов установлены боеукладки для кумулятивных АРС, две боеукладки для мин или осколочно-фугасных снарядов, ящик для пучков пороха, укладка для восьми футляров и укладки для трех футляров метательных зарядов ОФС и ОФ АРС. В левой части боевого отделения сзади сиденья навод­чика установлены укладка для мин (снарядов), укладка для двух футляров метательных зарядов, ящик для пучков пороха, сумка для зарядных устройств и крышек крепления снарядов (мин) в укладках.

4.1. Башня: назначение, состав и размещение составных частей

Вращающаяся артиллерийская башня служит для размещения в ней орудия 2А51, прицела 1П8, приборов наблюдения, электро- и пневмооборудования. Она устанавливается в средней части корпуса на погонном устройстве.

Башня (рис.5) цельносварная из броневого спла­ва. В передней лобовой коробке башни имеется амбразура для ствола орудия. Амбразура закрывается маской, закреп­ленной на люльке орудия.

Слева и справа от амбразуры имеются лодыги с цапфен­ными гнездами для установки и крепления орудия.

На левой ло­дыге в нижней части имеются привалочная поверхность и отвер­стие для установки и крепления подъемного механизма орудия, а в верхней части — привалочная поверхность (бобышки) и втул­ка, предназначенные для крепления прицела 1П8. Для головки панорамы прицела 1П8 в крыше башни имеется отверстие, в ко­торое устанавливается колпак панорамы, закрывающий головку па­норамы. С ле­вой стороны амбразуры в лобовом листе башни имеется окно прицела прямой наводки, закрываемое защитным электрообогревным стеклом. С правой стороны амбразуры в кожухе лобовой ко­робки имеется лючок для доступа к противооткатным устрой­ствам.

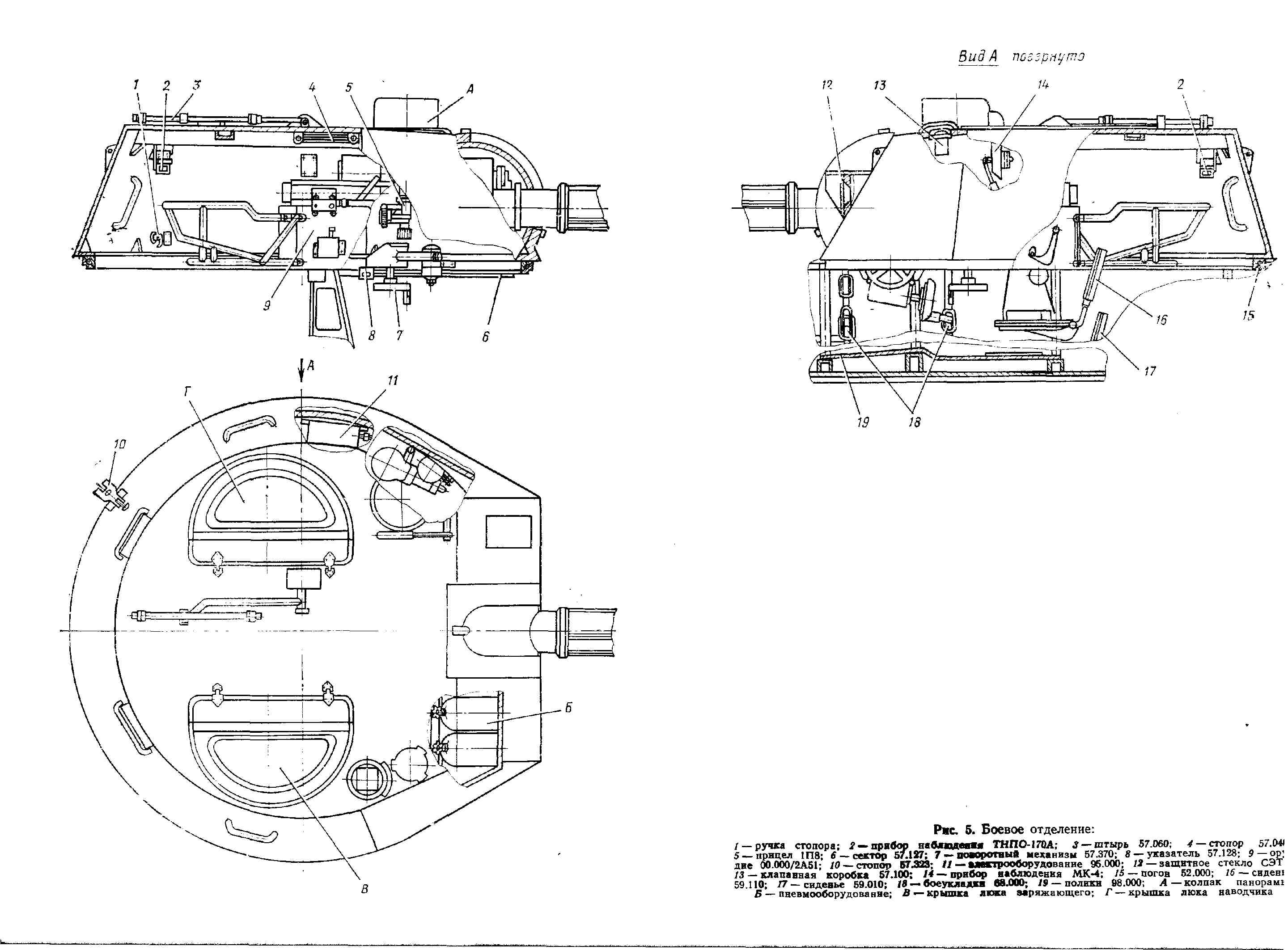

Рис. 4 Боевое отделение

1 – ручка стопора, 2 – прибор наблюдения ТНПО-170А, 3 – штырь, 4 – стопор, 5 – прицел 1П8, 6 – сектор, 7 - поворотный механизм, 8 – указатель, 9 – орудие 2А51, 10 – стопор, 11 - электрооборудование, 12 – защитное стекло, 13 - клапанная коробка, 14 – прибор наблюдения МК-4, 15 – погон, 16 – сиденье, 17 – сиденье, 18 – боеукладки, 19 – полики, А – колпак панорамы, Б – пневмооборудование, В – крышка люка заряжающего, Г – крышка люка наводчика.

Рис.5 Башня

1 – лобовая коробка, 2 – рым, 3 – упор, 4 – поручень, 5 – косынка, 6 - кронштейн, 7 – скоба, 8 – упор, 9 – поручень, 10 – кронштейн, 11 – втулка, 12 - обечайка панорамы, 13 – обечайка, 14 – удержник, 15 – поручень, 16 – обечайка. 17 – фланец, 18 – обод, 19 – кронштейн, 20 – втулка, 21 – стойка, 22 – колпак, 23 – коробка, 24 – опора, Б – бобышка, В – втулка, Г – отверстие для установки подъемного механизма, Д – привалочная поверхность для установки подъемного механизма, Е – окно прицела прямой наводки, Ж – люк заряжающего, З – люк наводчика, И – отверстие для вывода панорамы прицела, К – отверстие для стока воды, Л – амбразура, М – лючок для доступа к противооткатным устройствам, Н – отверстие для установки прибора наблюдения МК-4, О – отверстие для установки прибора ТНПО-170А, П – правая лодыга, Р – левая лодыга, С – цапфенное гнездо, Т - отверстие для установки прибора МК-4

В нижней части башни приварено четыре сектора, образующие опорное кольцо, на котором имеются 27 отверстий для крепления башни к верхнему погону и два выреза для установки поворотного механизма. В левой части крыши башни имеется люк наводчика, сзади люка наводчика на стыке крыши башни и обечайки имеется прямоугольное отверстие для установки прибора наблюдения ТНПО-170А.

Вокруг люка наводчика размещены элементы крепления и фик­сирования крышки люка в открытом и закрытом положениях. Справа от люка наводчика приварены коробка и опора, в ко­торых размещается штырь с мерной базой.

В правой части крыши башни имеется люк заряжающего, около люка расположены элементы крепления и фиксирования крышки люка в закрытом и открытом положениях. Перед люком заряжающего имеются отверстие для установки и крепления прибора кругового наблюдения МК-4 и отверстие, закрытое колпа­ком, в которое устанавливается клапанная коробка системы вен­тиляции боевого отделения. Сзади люка на стыке крыши и обечай­ки башни имеется прямоугольное отверстие для установки при­бора наблюдения ТНПО-170А.

В передней правой части башни к правой лодыге и лобовому ли­сту приварены ободья для крепления двух баллонов пневмооборудования.

Слева и справа внутри башни размещены кронштейны для крепления сидений наводчика и заряжающего.

В левой задней части снаружи башни приварена стойка и вварена втулка, предназначенные для установки стопора башни на походе и при транспортировании.

По всей внутренней части башни приварены бонки и другие эле­менты для крепления элементов пневмооборудования, электрообо­рудования и средств связи.
