5. Общее устройство артиллерийской части сао: состав и размещение узлов и механизмов

120-мм орудие 2А51 (рис.12) состоит из следующих основных частей:

ствола с затвором,

люльки с ограждением,

проти­вооткатных устройств,

подъемного механизма,

электрооборудования,

пневмооборудования.

Ствол предназначен для направления полета снаряда (мины), сообщения ему требуемой начальной скорости и вращательного движения (для снаряда), обеспечивающего устойчивость его в по­лете.

Затвор комбинированный, полуавтоматический с клиновым за­пирающим механизмом и пластическим обтюратором пороховых газов.

Он предназначен:

для запирания канала ствола при выстреле;

для производства выстрела;

для предохранения от производства выстрела при не полностью закрытом затворе;

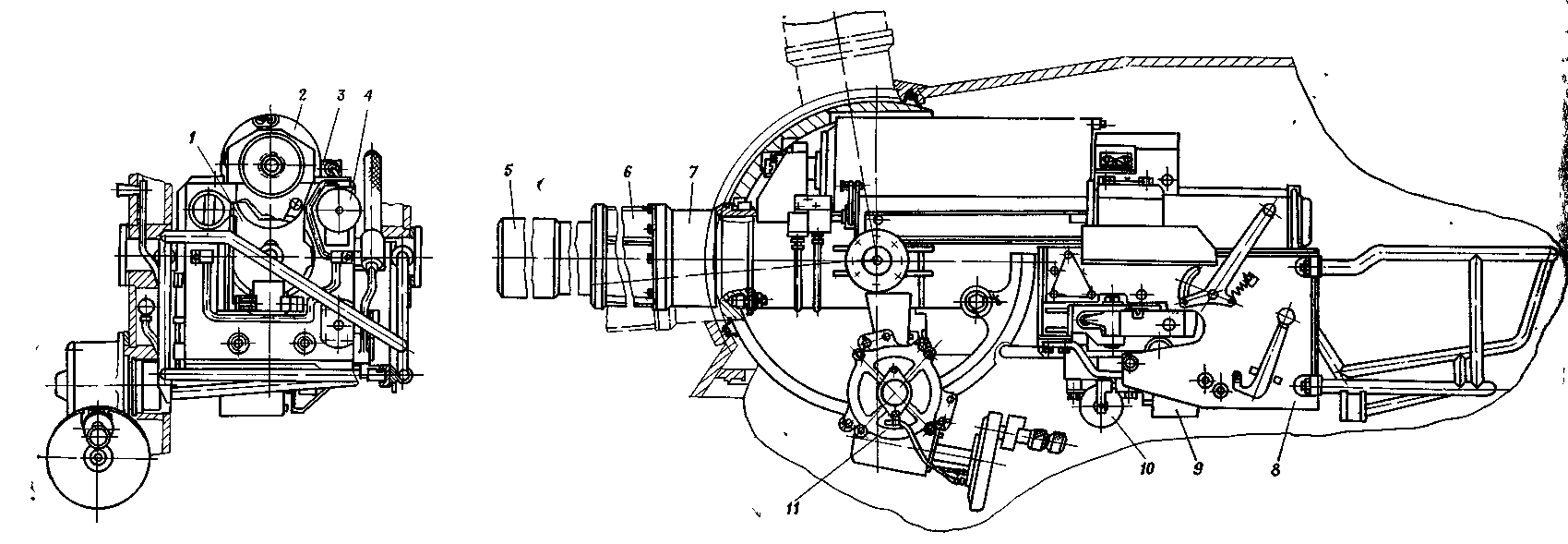

Рис.12. 120-мм орудие 2А51:

1 — затвор, 2 — тормоз отката, 3 — пневмооборудование, 4 — накатник, 5 — ствол; 6 — кожух; 7 — люль­ка, 8 — ограждение, 9 — ограждение, 10 — электрооборудование, 11 —подъемный механизм

для удержания выстрела в канале ствола во время заряжания при больших углах возвышения;

для повторного взведения ударника в случае осечки.

Люлька служит для направления движения ствола во время отката и наката и для закрепления на ней деталей и сборочных единиц качающейся части орудия.

Ограждение сварное из алюминиево-магниевого сплава. На нем расположены рукоятка спуска ударного механизма, элементы электрического стреляющего приспособления, механизма блокировки спуска, включающего в себя рычаги, рукоят­ка повторного взвода ударного механизма, указатель от­ката, пульт досылки с сигнальной лампой и кнопкой однопо­люсного включения-выключения, а также шильдики с предупреж­дающими надписями.

Противооткатные устройства состоят из тормоза отката и на­катника. Тормоз отката гидравлический веретенного типа с пру­жинным компенсатором служит для поглощения энергии отката при выстреле и для торможения наката при возвращении откатных частей в первоначальное положение.

Накатник пневматический с гидрозапорами предназначен для возвращения (наката) откатных частей орудия после выстрела в первоначальное положение и удержания их в этом положении при любом угле возвышения, допускаемом конструкцией орудия.

Подъемный механизм предназначен для придания стволу орудия вертикальных углов наведения. Подъемный механизм представляет собой червячный ре­дуктор. Его выходная вал-шестерня входит в зацепление с зубча­тым сектором люльки.

Электрооборудование представляет собой систему коммута­ционных блоков, конечных выключателей, обеспечивающих необхо­димые блокировки и последовательность работы соответствующих механизмов орудия при заданном режиме стрельбы. Электрооборудование размещается на ограждении и люльке.

Пневмооборудование предназначено для досылки выстрела в камору путем перемещения под действием сжатого воздуха цилинд­ра с рамой, на которой установлен пластический обтюратор, при закрывании затвора, а также для откидывания затворной рамы в крайнее заднее положение и продувки канала ствола в момент от­крывания затвора в целях удаления остатков пороховых газов из канала ствола после выстрела.

Пневмооборудование размещается на люльке и откатных частях орудия.
