М ИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ государственное БЮДЖЕТНОЕ образовательное учреждение

высшего профессионального образования

«тюменский государственный нефтегазовый университет»

ТЕХНОЛОГИЧЕСКИЙ КОЛЛЕДЖ

ПИСЬМЕННАЯ

ЭКЗАМЕНАЦИОННАЯ

РАБОТА

на тему:

«Металлическая печка для бани»;

Выполнил:

учащийся группы: СВн-11-(9)-2б

по профессии:

электрогазосварщик

Баннов Антон Сергеевич

Руководители:

преподаватели специальных дисциплин

Е. Л. Ворон

_______ Н. Е. Вакилева

Работа допущена к защите с оценкой ____(____)

Заместитель директора по УПР

Л.Н. Климович

Тюмень

2014

Утверждаю:

Зам. директора по УПР

Технологического

колледжа ТюмГНГУ

Климович Л.Н.

‹‹__›› _________2014г.

Задание

для письменной экзаменационной работы

учащегося Баннова Антона Сергеевича

Технологического колледжа ТюмГНГУ гр. СВн-11-(9)-2б

на тему: «Металлическая печь для бани»

Профессия: ‹‹ЭлектроГазоСварщик››

ЭлектроГазоСварщик – 3 разряд

Дата выдачи работы: ‹‹1›› декабря 2014г

Дата сдачи работы: «1›› ноября 2014г.

ОТЗЫВ

о выполнении письменной экзаменационной работы

Учащийся …………………………….

Технологического колледжа Тюм. ГНГУ, группа………

Профессия НПО: ………………………………………

Профессия ОК: ……………………………………….

Тема задания: …………………………………………….

1. Общая характеристика письменной экзаменационной работы: ………

2. Соответствие заданию по объему и степени разработки основных разделов письменной экзаменационной работы: ………………

3. Положительные стороны работы: выполнена аккуратно, грамотно, в соответствии с требованиями………………………..

4. Недостатки в пояснительной записке и ее оформление: ……………….

5. Характеристика графической (творческой части) работы:………….

6. Степень самостоятельности учащегося при разработке вопросов темы: …………….

Оценка работы руководителем: …………….

Руководитель работы_________________Петрова И.Н.

(подпись.Ф.И.О.)

«___» __________ 201_г.

Зам. директора по УПР______________Климович Л.Н.

(подпись Ф.И.О.)

«___» __________ 201_г.

Профессия 150709. 02 Сварщик (электросварочные и газосварочные работы)

Уровни квалификации:

электрогазосварщик 3 разряда;

электросварщик на автоматических и полуавтоматических машинах

3 Разряда.

Защита в сроки с 27.01.по 31.01.2014 года.

Содержание

1. Технологический раздел изготовления конструкции ручной дуговой сваркой.

1.1 Характеристика изделия.

1.2 Материалы.

1.3 Оборудования, инструменты, приспособления.

1.4 Технологический процесс.

1.5 Выбор режима сварки.

2. Технологический процесс изготовления сварной конструкции газовой сваркой.

2.1 Газосварочные материалы.

2.2 Газосварочное оборудование.

2.3 Технология газовой сварки.

2.4 Режим и техника газовой сварки.

3. Контроль качества.

4. Организация рабочего места.

5. Техника безопасности.

6. Чертеж изделия с обозначениями всех швов.

Введение:

Сваркой называется процесс получение не разъёмного соединение за счёт установления меж молекулярных связей.

Сварка является экономически выгодной высоко производительной в значительной степени механизированным технологическим процессом. Сварку широко применяют во всех отраслях: машиностроении и строительной промышленности.

В экзаменационной работе на тему "Металлическая печь для бани" я разработал вопросы по дуговой и газовой сварке. Описал как производится контроль сварных швов, рабочие места сварщика и технику безопасности.

1. Технологический раздел изготовления конструкции ручной дуговой сваркой.

1.1 Характеристика изделия.

Металлическая печь для бани служит для обогревания помещения, в нашем случае бани, и нагревание воды в баке, установленного неразъемным соединением к топке для упрощения эксплуатации печи.

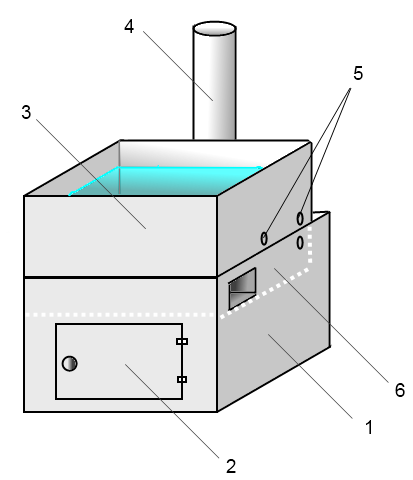

Моя печь состоит из топки(1), дверцы(2), бака для воды(3), дымовой трубы(4), двух пробковых кранов(5), один из которых соединен с поддувалом(6), другой для подачи горячей воды.

2. Технологический процесс изготовления сварной конструкции газовой сваркой.

2.1 Газосварочные материалы.

Баллоны - это металлическая емкость для хранения и транспортирования газов в сжатом, растворенном и сжиженном состояниях.

• Кислородные баллоны.

Для газовой сварки кислород доставляют в цельнотянутых баллонах, изготовленных из углеродистой (150У) и легированной (150Л) стали.

Высота баллона 1370 мм, диаметр 219 мм, толщина стенки 7 мм, вместимость 40 дм³, масса без газа 67 кг. Баллон рассчитан на рабочее давление 15,0 МПа (150 кгс/см²); испытательное давление составляет 22,5 МПа (225 кгс/см²).

В полном баллоне объем кислорода, соответствующий атмосферному давлению и температуре 20 ^оС, равен 6 м³.

Цвет баллона голубой, надпись черная.

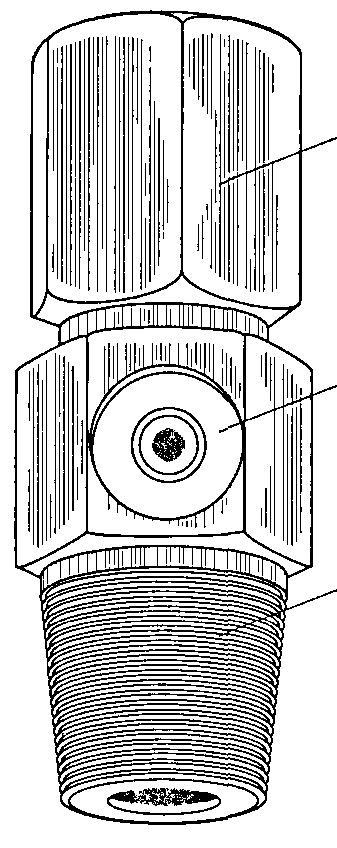

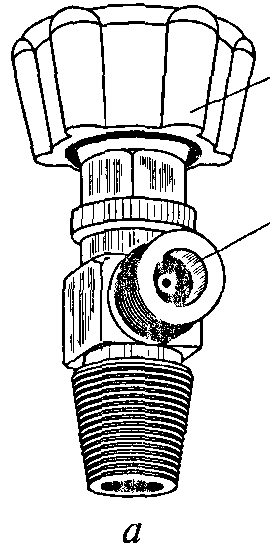

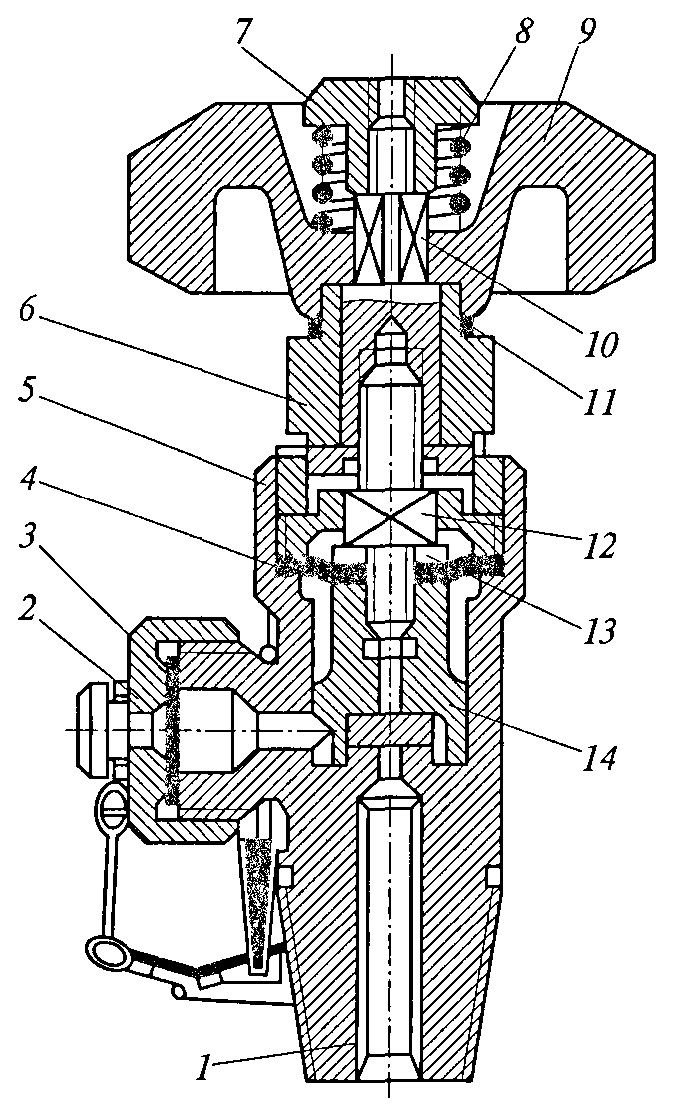

Вентиль кислородного баллона изготавливают из латуни, так как сталь активно корродирует в среде сжатого кислорода, а моховики и заглушки - из стали, алюминиевых сплавов и пластмассы. Выпускают вентили двух модификаций: типа ВК-94(а) и типа ВК-94М(б).

• Ацетиленовые баллоны.

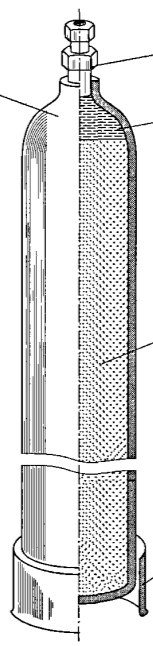

Ацетиленовый баллон имеет такие же размеры, что и кислородный вместимостью 40 дм³. Масса баллона без газа 83 кг, рабочее давление ацетилена 1,9 МПа (19 кгс/см²), максимальное давление 3,0 МПа (30 кгс/см²).

Чтобы обеспечить условия для безопасного хранения ацетилена под давлением, баллоны заполняют специальной высокопористой массой, состоящей из активированного древесного угля в количестве 290—320 г/дм³ емкости баллона или из смеси угля, пемзы, инфузорной земли или из других легких и пористых веществ. Массу в баллоне пропитывают ацетоном, в котором ацетилен хорошо растворяется. Ацетона берут из расчета 225—300 г на 1 дм³ емкости баллона. Находясь в порах массы, растворенный в ацетоне ацетилен взрывобезопасен, и его можно хранить под давлением до 25-30.

Цвет баллона белый, надпись красная.

Вентиль ацетиленового баллона изготавливают из стали. Применение сплавов меди с её содержанием более 70% недопустимо, так как при контакте с ацетиленом возникает взрывоопасная ацетиленистая смесь.

Баллоны для пропана.

Баллоны для технического пропана изготавливают из углеродистой стали толщиной 3 мм. Высота баллона 950 мм, диаметр 309 мм, масса без газа 35 кг, вместимость 55 дм², рабочее давление 1,6 Мпа. Газ в баллоне находится в сжиженном состоянии. Масса пропана не должна превышать 24 кг.

Цвет баллона красный, надпись белая.

Мембранный вентиль пропанового баллона рассчитан на рабочее давление до 2,0 МПа.
