Результаты измерений и вычислений

Показатели	Порядковый номер эксперимента
	1	2	3	4	5
Нм, м
hм, м
V, м3
M, кг
Рман, Па	0	1	2	3	4
Рабс,Па
Т, К
S, Дж/кг

Таблица 2.2.

Результаты расчета основных термодинамических функций

m, кг	n		C, кДж/(кгК)	Q, Дж	L, Дж	u, Дж	h, Дж/кг	S, Дж/кг

ЛАБОРАТОРНАЯ РАБОТА №3

Построение цикла холодильной машины.

УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ.

1. К выполнению лабораторной работы допускаются лица, прошедшие инструктаж по технике безопасности.

2. При выполнении лабораторной работа необходимо помнить, что выброс холодильного агента может привести ожогу кожного покрова и поэтому нельзя нарушать герметичность лабораторной установки.

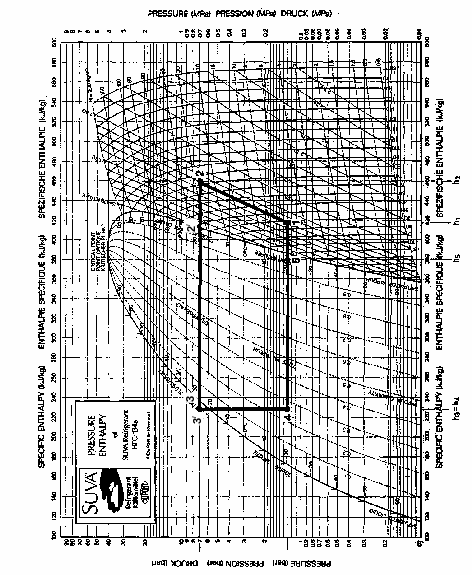

Цель работы: научиться строить цикл холодильной машины с переохлаждением и перегревом, цикл Карно, а также цикл реальной работающей машины.

Задачи работы:

1. Измерение рабочих параметров холодильной машины в установившемся режиме.

2. Определить характеристики холодильной машины и дать количественную и качественную характеристику полученных теоретического и экспериментального циклов.

.

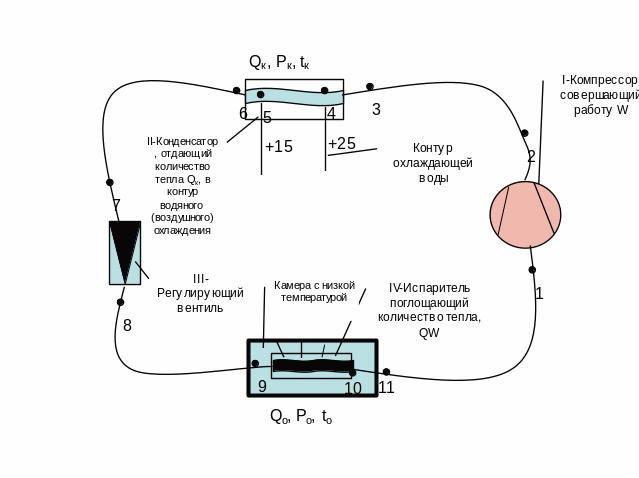

Рис. 3.1 – Схема работы холодильной установки

регата соединяются пайкой серебряным припоем или фосфористой бронзой.

Последовательность проведения работы.

1. Изучить устройство и принцип работы всех элементов холодильного агрегата: компрессора, конденсатора, испарителя, регулирующего вентиля.

2.Ознакомиться с устройством термоманометров. Определить цену деления шкал, способ измерения.

3. Запустить машину и в установившемся режиме произвести замеры температур и давлений в рабочих точках установки (там где установлены термоманометры). Результаты внести таблицу 3.1.

Таблица 3.1.

Результаты измерений

Место установки термоманометра	Показания термоманометра. p ман (Па, бар)	Температура в точке по термоманометру t oC
До компрессора. после испарителя
После компрессора, до конденсатора
После конденсатора, до РВ
До испарителя. После РВ
