Описание лабораторного стенда

Холодильная машина представляет собой агрегат, состоящий из компрессора, конденсато­ра, ресивера, регулирующего органа, фильтра-осушителя и испарите­ля, а также системы контроля и регулирования работы данной установки (рис.3.3).

Компрессор - поршневой, герметичный (рис.3.4) монтиру­ется на одном валу с приводящим их электродвигателем в герметичном кожухе. Холодильный агент циркулирующий в установке- фреон 134А. Кожух компрессора подвешивается на пружинах или устанавливается на виброустойчивых резиновых прокладках.

Конденсатор и испаритель - водяные. Конструктивно выполнены в виде змеевикового трубчатого теплообменника опущенного в сосуд с водой. Такую же конструкцию имеет и испаритель нашей установки (рис.3.5).

Фильтры-осушители (рис.3.6) изготавливается из мелких сеток из латуни или нержавеющей стали или из пористой металлокерамики помещенных в металлический корпус и заполняются синтетическим цеолитом. Служат для предохра­нения капиллярной трубки или терморегулирующего вентиля от засоре­ния, а также для удаления из фреона воды .

Все части агрегата монтируют на общей раме, элементы агрегата соединяются пайкой серебряным припоем или фосфористой бронзой.

регата соединяются пайкой серебряным припоем или фосфористой бронзой.

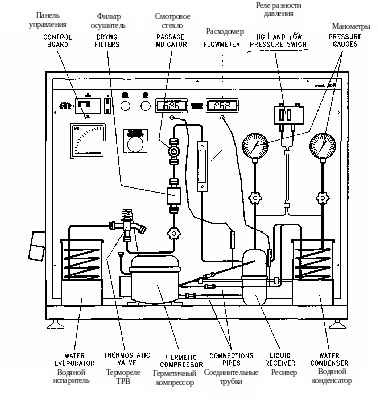

Р ис. 3.3 – Схема стенда для изучения устройства холодильных установок малой и средней производительности.

Температура воды регулируется с помощью термореле, которое дает команду на пуск или остановку электродвигателя компрессора. Холодильный агрегат работает следующим образом (см.рис.3.3). В компрессоре (рис.3.4) пары фреона сжимаются до р_к и нагнетают­ся в конденсатор (рис.3.5). Пары фреона конденсируются, отдавая теплоту воде и она нагревается. Жидкий фреон проходит через фильтр-осушитель (рис. 3.6). В регулирующем вентиле давление фреона понижается. Парожидкостная смесь поступает в испаритель (рис.3.5), где кипит, отбирая тепло от тосола. Пары собираются в рессивере и засасываются в компрессор.

Установка для испытания имеет измерительную технику.

.

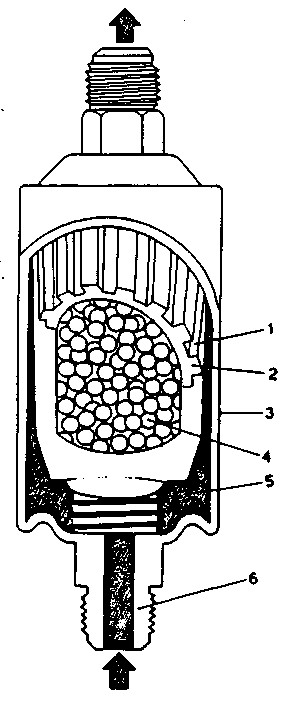

Рис. 3.6 – Фильтр- осушитель:

1- сердечник , керамический;

2 - наполнение сердечника (толщина); 3- металлический корпус;

4- молекулярная решетка – наполнитель цеолит;

5 - удерживающая пружина;

6 - соединительный резьбовой патрубок

Последовательность проведения работы.

1. Изучить устройство и принцип работы всех элементов холодильного агрегата: компрессора, конденсатора, испарителя, регулирующего вентиля.

2.Ознакомиться с устройством термоманометров. Определить цену деления шкал, способ измерения.

3. Запустить машину и в установившемся режиме произвести замеры температур и давлений в рабочих точках установки (там где установлены термоманометры). Результаты внести таблицу 3.1.

Таблица 3.1.

Результаты измерений

Место установки термоманометра	Показания термоманометра. p ман (Па, бар)	Температура в точке по термоманометру t oC
До компрессора. после испарителя
После компрессора, до конденсатора
После конденсатора, до РВ
До испарителя. После РВ
