Овч радиостанция xu250a
Назночение
Приемопередатчик входит в состав радиооборудования серии 200 и предназначен для передачи и приема речевых сообщений с амплитудной модуляцией в диапазоне частот от 118 до 143,9916 МГц. Приемопередатчик, главным образом, используется для радиосвязи в системах управления воздушным движением в направлениях “земля- воздух” и “земля-земля”.
Эксплуатационные параметры и характеристики
Наименование характеристики |
Значение |
||||
Диапазон частот, МГц
Шаг сетки частот (каналов), кГц
Нестабильность частоты настройки
Класс излучения
Выходная в.ч. мощность (на
Устанавливаемые уровни в.ч. мощности, Вт
Допустимый КСВН
Побочные излучения, дБ:
гармонические
паразитные
Подавление шумовых излучений при отстройке 1% от несущей частоты в полосе 1 Гц, дБ
Подавление интермодуляционных излучений 3-го порядка, дБ
|
от 118 до 143,9916
8,33 или 25
после 25 мин прогрева
АЗЕ (АМ)
низкий/нормальный
Установка дискретами по 1 Вт, местно или дистанционно, через параллельный интерфейс или по REM BUS
-80
-90
-150
-30 (при наличии модуля циркулятора GD200V)
|
||||
НЧ входы Коэффициент глубины модуляции, %
Неравномерность АЧХ относительно 1 кГц, дБ: в полосе 300-2500 Гц (для сетки частот 8,33 кГц)
в полосе 300-3400 Гц (для сетки частот 25 кГц)
Ослабление НЧ сигнала не менее, дБ:
для сетки частот 8,33 кГц на частотах 100Гц/3200 Гц
для сетки частот 25 кГц на частотах 100Гц/5000Гц
Линейный вход Входное сопротивление, Ом
Трансформатор
Номинальный уровень, дБ
Диапазон изменения
Микрофон вход
Сопротивление, Ом
Уровень, мВ
Общие характеристики для входов
Нелинейные искажения, %
Максимальная глубина модуляции, %
|
регулируемый от 60 до 90
от +1 до -3
от +1 до -3
20/45
20/20
симметричный 600
с центр. точкой (фантомная цепь)
0
от -15 до +6
динамический микрофон
регулируемый 2,5
99
|
||||
Автоматическая регулировка уровня НЧ сигнала (ALC) с допустимым изменением напряжения на входе, дБ
Время срабатывания АРУ, мс
Время сброса ( установки) АРУ, мс
Блокировка режима излучения (без наличия речи), сек.
Способы вывода в режим «излучения»
Контроль
Управление (установка частоты и режимов работы)
Режимы управления
Среднее время восстановления работоспособности, мин. |
устанавливается в диапазоне от 0 до 1020
- с передней панели ,переключатель «PTT/TONE» (немодул./модул. 1 кГц); -от микрофонной кнопки ; -замыканием на «корпус» контакта разъема или средней точки трансформатора; -напряжением от 5 до 35 В, «разрыв» или «минус» на среднюю точку НЧ трансформатора (фантомная цепь); -по последовательному интерфейсу REM BUS.
постоянный встроенный контроль во время работы
-режим выбора любой частоты из диапазона с установивленным шагом; -режим с предварительной записью частоты на 99 каналах для передачи и вводом дополнительных характеристик тракта передачи (шаг сетки каналов, величина смещения частоты, уровень в.ч. мощности).
местный; дистанционный ,по интерфейсам: -параллельный, многопроводная линия; -последовательный по шине REM BUS.
30
|
||||
Среднее время наработки на отказ, часов не менее
Электропитание:
от сети переменного тока напряжением, В частотой, Гц от сети постоянного напряжения, В
Потребляемая мощность в режиме «излучения»:
от сети переменного тока, ВА от сети постоянного тока, Вт
В режиме «молчания», ВА/Вт
Чувствительность
приемного тракта при (S+N)/N=10
дБ,
m=0,3, мкВ не более
Входное сопротивление в.ч. тракта, Ом Подавление паразитных каналов приема, дБ
по зеркальным частотам по промежуточной частоте
Ширина полосы пропускания по ПЧ, кГц
сетка 8,33 кГц, на уровнях 6дБ/60дБ/80дБ сетка 25 кГц, на уровнях 6дБ/80дБ
|
4000
от 103,5 до 132,25 от 207 до 264,5 от 47 до 63 от 22 до 31 (с заземленным «минусом»)
300 240
22/18
1
50
|
||||
Подавление каналов приема интермодуляционных излучений 3-го порядка, отнесенных 1 мкВ, при отстройке 2-ого интермодуляционного сигнала от частоты приема на :
Паразитные излучения внутренних генераторов на антенном входе 50 Ом, дБ не более
Допустимый уровень входного сигнала, В не более
При
При
Линейный выход:
Все
параметры определены при
при сетке 8,33 кГц при сетке 25 кГц выходное сопротивление, Ом трансформатор
номинальный уровень при m=0,6, дБ диапазон регулировки , дБ
Нелинейное искажения, %
для
m=0,3,
для
m=0,9,
Встроенные функции Устанавливаемый диапазон S+N/N, дБ Время срабатывания ПШ, мс:
при
при от 0 до 10 мкВ, не более
|
72 76 82 95
-110
10 5
симметричный
от 300 до 3000 от 300 до 3400 600 с центральной точкой (фантомная цепь)
от -12 до 0-дискретами по 2 дБ
от 8 до 15,5, дискретами по 0,5 дБ
30 10
|
||||
Условия эксплуатации:
Температура
окружающей среды,
при эксплуатации при хранении
Относительная влажность окружающей среды при эксплуатации и хранении, %
Синусоидальная вибрация:
Ударная прочность
Допустимая высота на уровнем моря, м: при эксплуатации при транспортировании
Габариты, мм
Масса, кг |
от -20 до +55 от -40 до +70
от
90 до 95 при 40 (без конденсации влаги)
При 1,9 g в диапазоне от 5 до 150 Гц
40g, от 45 до 2000 Гц
3000 при температуре -20 5000 при температуре -40
482 х 132 х 505
15,0 ( без дополнительных модулей) |
||||
в
режиме «излучения»), Вт
полоса
пропускания по НЧ, Гц:
от 0 до 5 мкВ, не более
Размещение
Устанавливается на КДП или на передающих радиоцентрах.
Приемопередатчик входит в состав радиооборудования серии 200 и предназначен для передачи и приема речевых сообщений с амплитудной модуляцией в диапазоне частот от 118 до 143,9916 МГц. Приемопередатчик, главным образом, используется для радиосвязи в системах управления воздушным движением в направлениях “земля- воздух” и “земля-земля”.
Работа с приёмопередатчиком может осуществляться как через микрофон и телефоны, подключаемые непосредственно к радиосредству (разъем на передней панели адаптера), при управлении с пульта управления на передней панели приемного модуля EU230, так и через двухпроводные телефонные линии связи (ТЛФ) при дистанционном управлении из центрального пункта управления.
В приемопередатчике может быть реализован симплексный, полудуплексный и дуплексный режимы работы, так как тракты передачи и приема работают независимо, с разными синтезаторами.

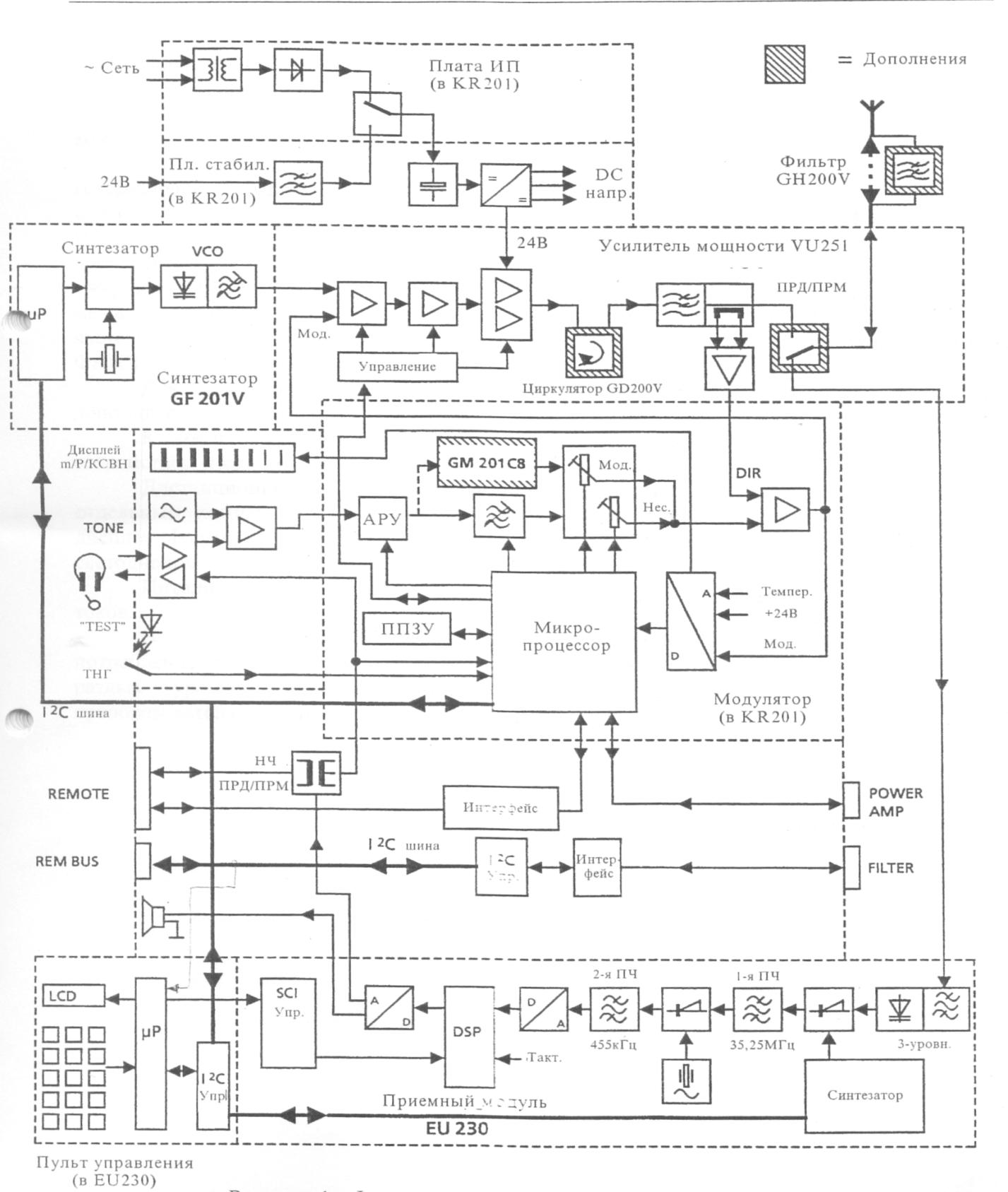

Работа в режиме приема
В режиме приема полезный в.ч. сигнал из антенны поступает через переключатель ПРД-ПРМ в приемный модуль EU230, где проходит через три фильтра с усилителями и подается на первый смеситель.
На этот смеситель подается сигнал с синтезатора приемного модуля, управляемого по шине I2 С. Сигнал первой промежуточной частоты (ПЧ) 35,25 МГц через кварцевый фильтр поступает на второй смеситель, где преобразуется в сигнал второй ПЧ номиналом 455 кГц. Сигнал для другого входа смесителя формируется кварцевым генератором. Сигнал второй ПЧ через полосовой фильтр подается на преобразователь “аналог-цифра” и затем поступает на процессор цифровой обработки сигналов (DSP), где фильтруется, демодулируется и после обратного преобразования “цифра-аналог” проходит на линейный выход с
=
600 Ом и на НЧ выходы, расположенные на
передней панели.
Работа в режиме передачи
В режиме передачи (при наличии сигнала “Тангента”) НЧ речевые сигналы от микрофона или с линейного входа поступают на модулятор с микропроцессорным управлением.
В модуляторе осуществляются все функции управления и мониторинга, такие, как автоматическое управление мощностью (АРМ) и формирование сигналов индикации для платы дисплея.
Пройдя различные стадии обработки в модуляторе, сигнал “MOD” подается на вход усилителя мощности (УМ) VU251V, являющийся широкодиапазонным не перестраиваемым устройством. УМ состоит из каскада предусиления, двух усилительных каскадов и выходного двухтактного усилителя. Для лучшего подавления интермодуляционных излучений в УМ встраивается ОВЧ циркулятор GD200V. Излучения высших гармоник подавляются специальным фильтром.
Направленный ответвитель обеспечивает формирование аналоговых напряжений, позволяющих оценить уровень проходящей и отраженной мощности и глубину модуляции выходного сигнала, передаваемых в плату модулятора и далее на дисплей.
Для лучшего подавления паразитных излучений некоторые варианты комплектации приемопередатчиков снабжены отдельным ФНЧ GH200V.
Сигнал несущей частоты для УМ формируется синтезатором GF201V, где работа генераторов, управляемых напряжением (VCO), синхронизируется от микросхемы синтезатора. Опорная частота вырабатывается кварцевым генератором. Информация об установленной частоте передачи из процессора в пульте управления (в EU 230) по последовательной шине управления I2 С подается на микропроцессор, управляющий микросхемой синтезатора. Фазовый дискриминатор в этой микросхеме по разнице между опорной частотой и частотой от VCO формирует сигнал для подстройки частоты VCO под опорную, таким образом, осуществляя “захват” частоты в контуре ФАПЧ.
Для обеспечения работы при сетке частот 8,33 кГц в передаче необходим дополнительный модулятор GM201C8.
К соединителю на адаптере KR201 могут быть подключены дополнительные устройства: внешний УМ или фильтр/ мультикоплер.
Дистанционное управление приемопередатчиком может осуществляться как по отдельным линиям (параллельно), так и по последовательной шине REM RUS. Плата дисплея формирует сигналы для 20-сегментного светодиодного дисплея и .отдельных светодиодов для индикации состояния радиосредства.
Питание приемопередатчика возможно от сети переменного или постоянного
токов.
В случае отказа сети переменного тока питание автоматически переходит на потребление от источника постоянного тока напряжением 24 В. Напряжения питания разных уровней для внутренних устройств формируются стабилизаторами и преобразователями напряжений.
