Овч радиоприемное устройство «Полет». Назначение:
Приемник "Полет" предназначен для обеспечения приема телефонных сообщений и данных на каналах авиационной подвижной службы связи ГА, а также для работы в составе автоматизированных приемных центров "Приемник-I", "Приемник-2" и радиостанции "Полет-2".
Тактико-технические данные
Диапазон частот, мГц 100,000-149,975
Разность частот между соседними каналами, кГц 25
Число каналов связи 2000
Вид модуляции А3
Относительная
нестабильность частоты гетеродина
не более
Чувствительность приемника при входном сигнале, модулированном
частотой
1000 Гц, m=30%
и отношении
на телефонном выходе, равном 6 дБ, мкВ не хуже 2
Время перестройки с канала на канал, с момента установки последней
ручки набора частоты, С не более 0,5
Напряжение отпирания подавителя шума, мкВ не более 3
Ток потребления, А, не более:
от сети переменного тока напряжения 220 В 0,2
от источника постоянного тока напряжения 27 В 0,8
Особенности использования и размещения
Подвижные службы связи ГА, а также входят в состав автоматизированных приемных центров "Приемник-I", "Приемник-2" и радиостанции "Полет-2".
Состав изделия
Синтезатор (БЛОК 2).
Преобразователь (БЛОК 3).
Блок управления (БЛОК 6).
Усилитель высокой частоты УВЧ (БЛОК 7).
Усилитель промежуточной и низкой частоты (БЛОК 8).
Выпрямитель (БЛОК 9).
Блок сопряжения (БЛОК 12).
Выносной громкоговоритель (БЛОК Гр).
Принцип работы
Входной сигнал от антенны поступает на УВЧ, (БЛОК 7), на входе которого стоит ФНЧ, обеспечивающий защиту приемника от воздействия сигналов, частота которых выше рабочего диапазона. Далее сигнал через коммутирующее устройство, предназначенное для коммутации входа приемника при оперативном контроле работоспособности приемника с помощью встроенного генератора шума, поступает в УВЧ. Сигнал усиливается в УВЧ и поступает на смеситель, на второй вход которого поступает сигнал с синтезатора, выполняющего функции гетеродина и представляющего собой устройство, с помощью которого производится формирование дискретного множества колебаний частот. Преобразованный в смесителе сигнал 25 мГц поступает через полосовой кварцевый фильтр основной селекции на вход четырехкаскадного усилителя промежуточной частоты, где усиливается и поступает на амплитудный детектор сигнала. Продетектированный сигнал через инвертор, ключевую схему и подаватель шума поступает на усилитель низкой частоты (в режиме приема телефонных сообщений) и через БЛОК 6 на гнездо ТЛФ ГР. В режиме "Прием данных" прохождение сигнала через приемный тракт до детектора аналогично. С выхода детектора сигнал через инвертор поступает на широкополосный усилитель и с него на выходной трансформатор. В приемнике предусмотрено подключение выносного громкоговорителя к гнездам ТЛФ, ГР, представляющего собой двухкаскадный усилитель низкой частоты с динамическим громкоговорителем.
Возможно дистанционное управление приемником, которое осуществляется через блок сопряжения (БЛОК 12). Также предусмотрен контроль, для осуществления которого необходимо нажать кнопку КОНТРОЛЬ на передней панели приемника. В этом случае происходит автоматическая проверка блоков изделия, и при их исправности загорается индикаторная лампочка ИСПРАВНО, иначе - загорается индикаторная лампочка НЕИСПРАВНО (рис. 2.4.2).

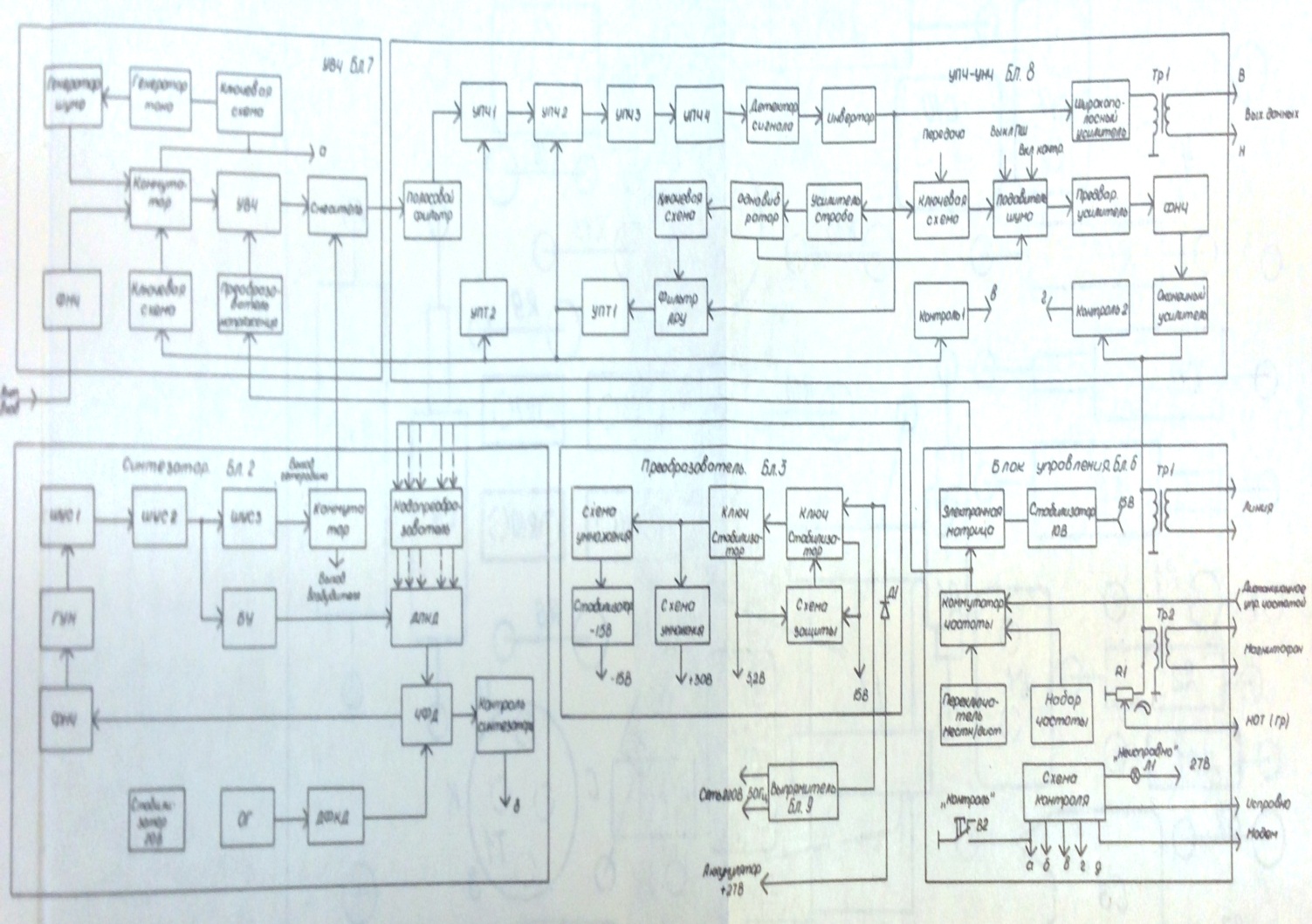

Структурная схема
Функциональная схема
Функциональная схема приемника представляет шесть самостоятельных блоков: УВЧ, УПЧ — УНЧ, синтезатор частот, блок управления, преобразователь напряжений и блок питания. Главной особенностью радиоприемника является однократное преобразование частоты. Входная часть приемника предназначена для усиления и селекции входных ВЧ сигналов в диапазоне 100 ... 149,975 МГц, преобразования их в промежуточную частоту 25 МГц, обеспечения достаточно высокой чувствительности порядка 2 мкВ и избирательности по соседнему каналу. Система АРУ позволяет сохранить работоспособность приемника при больших входных сигналах. Система встроенного контроля контролирует работоспособность приемника и выдает обобщенный сигнал неисправности приемника в целом.
