Овч радиопередающее устройство «Полет-2а».
Назначение
Предназначен для передачи телефонных сообщений и данных, по каналам авиационной подвижной службы ГА.
Тактико-технические данные
Диапазон частот, мГц 100,000-149,975
Шаг сетки частот, кГц 25
Относительное отклонение от номинальной частоты (не более)
передающего устройства
без
смещения несущей
со
смещением несущей
Выходная мощность передатчика, Вт, в режимах:
номинальной мощности 40 - 70
пониженной мощности или питания напряжением 27 В 4 - 10
Время переключения, мс, не более
в режиме передачи 130
в режиме приема 130
Чувствительность приемника при коэффициенте m=30%,
частоте модуляции 1000 Гц и отношении с/ш = 2, мкВ, не хуже 3
Электропитание:
трехфазное
напряжение переменного тока с частотой
50 Гц, В
напряжение
постоянного тока, В
Потребляемая мощность, не более:
а) при питании от трехфазной сети, кВА:
в режиме номинальной мощности 1,2
в режиме пониженной мощности 0,4
в) при питании напряжением 27 В, кВт 0,2
Особенности использования и размещения
Устанавливается на автоматизированных передающих центрах гражданской авиации
Полет-2А – для передачи телефонных сообщений и данных по каналам авиационной подвижной службы гражданской авиации.

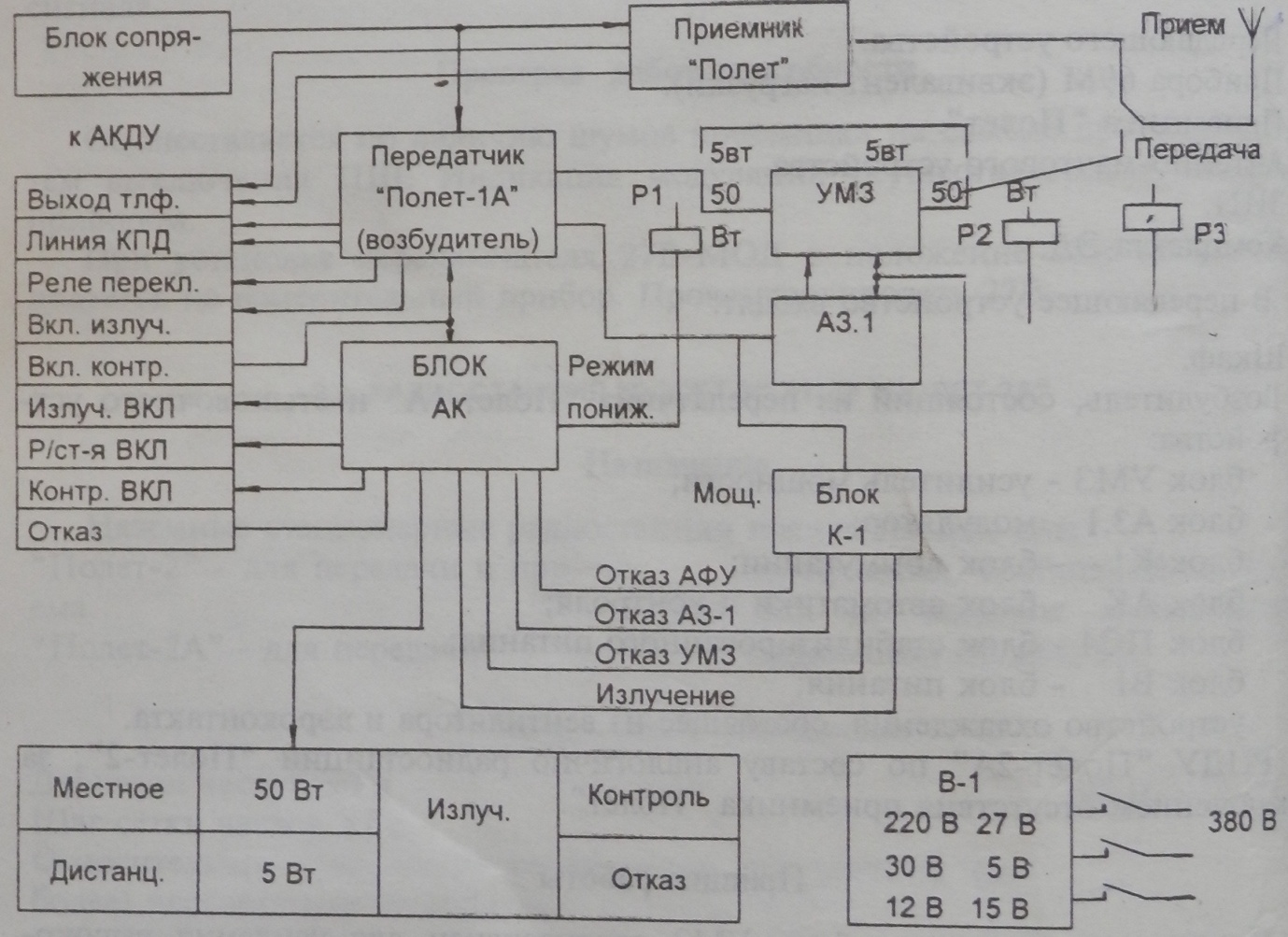

Структурная схема Полет 2
Радиостанция "Полет-2" состоит из:
Передающего устройства "Полет-2А";
Прибора 69М (эквивалента нагрузки);
Приемника "Полет";
Антенно-мачтового устройства.
В передающее устройство "Полет-2А" входят:
Шкаф;
Возбудитель, состоящий из:
передатчика "Полет-1А" и стыковочного устройства;
блок УМЗ - усилитель мощности;
блок A3.1 - модулятор;
блок KI - блок коммутации;
блок АК - блок автоматики и контроля;
блок BI - блок питания;
блок ПСЧ - блок стабилизированного питания;
устройство охлаждения, состоящее из
- прибора охлаждения (электровентилятора)
- аэроконтакта.
Передатчик "Полет-2А" по составу аналогичен радиостанции Полет-2 за исключением приемника Полет.
ПРИНЦИП РАБОТЫ РАДИОСТАНЦИИ
Радиостанция предназначена для работы в режимах радиотелефонии и передачи данных. Выбор режима работы осуществляется подачей модулирующего сигнала на соответствующий вход радиостанции без каких-либо переключений в радиостанции.
Передающее устройство может работать в режимах номинальной и пониженной мощности.
Эти режимы переключаются тумблером на панели блока АК. Кроме того, радиостанция переходит в режим пониженной мощности автоматически в случае отказа усилителя мощности, модулятора, источников напряжений, питающих эти блоки, и при переходе на аварийное питание напряжением 27 В. Режимы номинальной и пониженной мощности соответственно индицируются на табло надписями "50 Вт" и "5 Вт".
Управление радиостанции местное или дистанционное. При дистанционном управлении радиостанции, установленной в автоматизированных радиоцентрах, где используется аппаратура коммутации и дистанционного управления (АКДУ), с КДП производятся операции:
включение радиостанции;
выбор одного из 10 каналов с заранее установленными частотами;
переключение режимов приема и передачи;
модуляция сигнала передатчика;
включение режима контроля.
Одновременно с этими операциями по проводам управления ведется трансляция сигналов и автоматически выдаются следующие сигналы отображения:
радиостанция включена;
режим излучения включен;
режим контроля включен;
радиостанция неисправна.
При управлении с КДП по двухпроводной линии протяженностью до 10 км (без АКДУ) производятся операции:
включение режима излучения;
модуляция сигнала передатчика.
Передача сигналов отображения при этом исключена.
Блок УМ3
Усилитель мощности – блок УМЗ предназначен для усиления высокочастотных сигналов радиостанции "Полет-1А" до необходимого уровня мощности и обеспечения амплитудной коллекторной модуляции
Блок А3.1
Модулятор – блок A3.1 предназначен для коллекторной модуляции широкополосных усилителей УМЗ, обеспечения коэффициента амплитудной модуляции в пределах 85 – 100%, стабилизации среднего значения напряжения питания коллекторных цепей усилителей мощности и автоматической регулировки выходной мощности.
Блок K1
Блок коммутации – блок K1 предназначен для осуществления следующих операций:
переключение режимов работы: полная или пониженная мощность;
переключение высокочастотных трактов приема-передачи;
формирование сигналов "АРГМ", "АРМ", "Отказ-АФУ", "Отказ блока A3.1", "Излучение";
фильтрации высших гармонических составляющих;
контроля коэффициента амплитудной модуляции, падающей и отраженной волн;
отсчета времени наработки радиостанции;
контроля режимов работы блоков, входящих в радиостанцию.
2. Состав
В состав блока K1 входят:
блок контроля и управления (блок КУ);
фильтр нижних частот ФНЧ-М;
направленный ответвитель (У2);
реже переключения полной или пониженной мощности (Р1, Р2);
реле переключения высокочастотных трактов приема-передачи (Р3);
контрольно-измерительный прибор "ИНДИКАЦИЯ";
счетчик времени.
Блок АК
Блок автоматики и контроля – блок АК предназначен для автоматического управления устройствами радиостанции и контроля ее работоспособности.
Блок В1
Блок B1 предназначен для обеспечения электропитанием блоков радиостанции следующими напряжениями:
Блок ПСЧ
Блок ПСЧ предназначен для питания блоков K1, A3.1, АК, УМ3.
Система охлаждения
Система охлаждения предназначена для создания нормального теплового режима электрорадиоэлементов, входящих в состав радиостанции.
Антенно-мачтовое устройство
Эквивалент антенны используется при настройке усилителя мощности радиостанции без выхода в эфир.
Функциональная схема радиостанции приведена на рис. 2.2. Характерным для нее является использование отдельных блоков-модулей, выполняющих основные или вспомогательные функции. К основным блокам относятся блоки: передатчика «Полет-1А», который используется как синтезатор; приемника «Полет», превращающего радиостанцию в приемопередающую; усилителя мощности. В последнем, кроме усиления высокочастотных колебаний до уровня 40... 70 Вт, осуществляется амплитудная модуляция, для чего имеется достаточно мощный модулятор (бл. А3.1). Блоки питания, автоматического контроля, схема управления и контроля усилителя мощности, охлаждения, запоминания (бл. 12) выполняют вспомогательные функции, обеспечивающие автоматизацию контроля и управления, а также нормальный режим станции. Характерным для передающего тракта радиостанции является широкополосность усилителя мощности, что позволило избавиться от схем настройки. В радиостанции имеются два режима работы — режим двухполосной телефонии АЗЕ и режим передачи данных с частотной манипуляцией F1B. Предусмотрено смещение несущей частоты от номинала на ±2,5; +4; ±7,5 и ±8 кГц с целью уменьшения взаимных помех для одноименных передатчиков, работающих на этой же частоте в качестве ретрансляторов. Усилитель мощности выполнен на мощных транзисторах типа 2Т922А и 2Т931Ас применением направленных ответви- телей, используемых как суммирующие мосты.
