Приводная радиостанция пар-10с
Назначение
Автоматизированная приводная средневолновая радиостанция ПАР-10С служит для обеспечения дальнего и ближнего привода в район аэродрома самолетов, оборудованных радиокомпасами, для отметки фиксированных точек на местности с помощью маркерного радиомаяка и может быть использована в качестве дальнего приводного радиомаяка (ДПРМ), ближнего приводного радиомаяка или отдельного приводного радиомаяка (ОПРМ). Радиостанция ПАР-10С обеспечивает:
ближний и дальний привод;
ведение самолетов по заданной трассе полета;
отметки фиксированных точек местности с помощью маркерного радиомаяка при полете самолета на высоте до 2000 м;
радиосвязь с помощью радиостанции Р-809М2 в диапазоне 100... 150 МГц; трансляцию сигналов с приемника радиостанции Р-809М2 через приводной передатчик П200; ,
симплексную ТЛФ или ТЛГ радиосвязь с аналогичной радиостанцией с использованием приводного передатчика П200 и радиоприемника Р-880М;
автоматическое включение и выключение 2 обогревателей и вентиляторов для поддержания нормальных климатических условий для работы аппаратуры;
автоматическое включение и выключение заградительных огней;
автоматическое включение огнетушителей в случае пожара;
подачу на КДП сигналов о состоянии приводного передатчика и маркерного радиомаяка, пожаре, нарушении цепи охранной сигнализации;
дистанционное управление с автоконтролем параметров и телесигнализацией приводными передатчиками, маркерным маяком и заградительными огнями с помощью аппаратуры ТУ-ТС "Дистанция";
местное управление приводными Прд и маркерным радиомаяком от исполнительного полукомплекта ИП-2 аппаратуры "Дистанция-1" с автоконтролем параметров;
местное управление приводными передатчиками и маркерным радиомаяком с передней панели блока П301 с автоконтролем параметров;
местное управление приводными передатчиками без автоконтроля параметров.

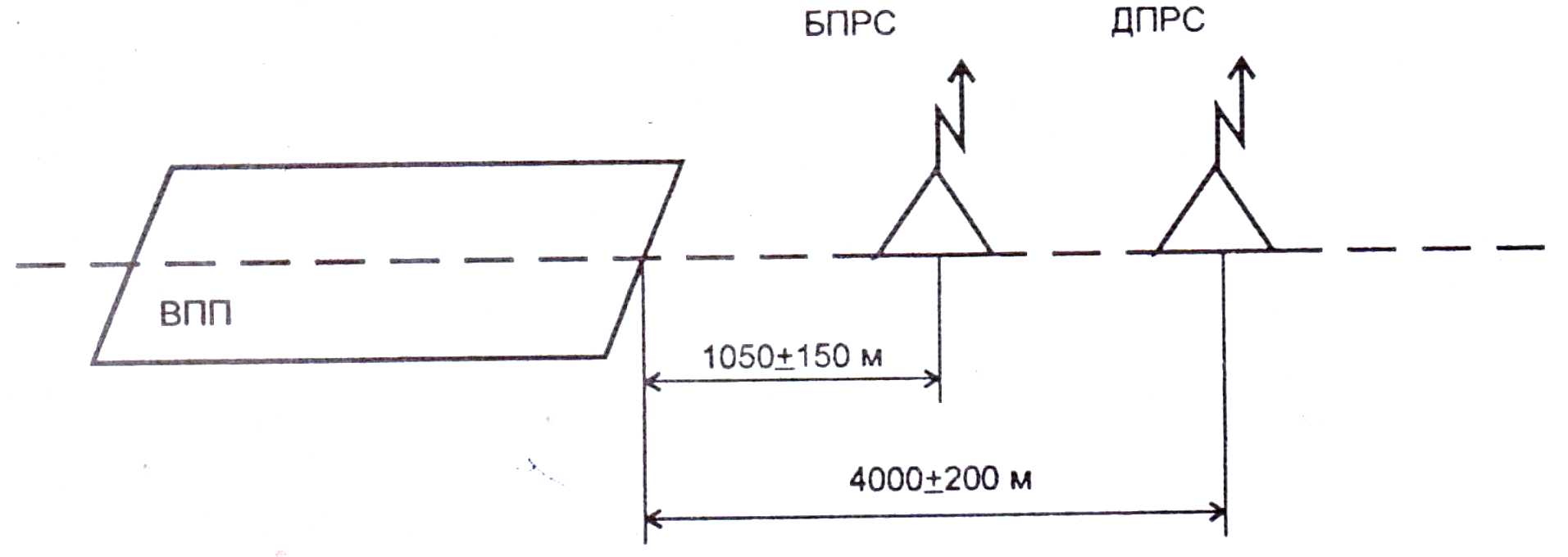

Размещение системы на аэродроме
Эксплуатационные характеристики
Дальность действия на высоте 1000 м и выше, км |
150 |
Диапазон частот, кГц |
150-1750 |
Мощность в антенном контуре ПРД, Вт |
не менее 400 |
Частота тонального генератора модулирующего сигнала, Гц |
|
Питание
радиостанции осуществляется от
3-фазной сети 380В
|
50 |
Мощность, потребляемая при работе от сети или агрегата, Вт |
не более 4000 |
Время непрерывной работы радиостанции от внешней сети или агрегатов, ч |
48 |
Время включения радиостанции, мин |
не более 5 |
Мощность, потребляемая от внешней сети переменного тока аппаратурой и оборудованием, В |
10000 |

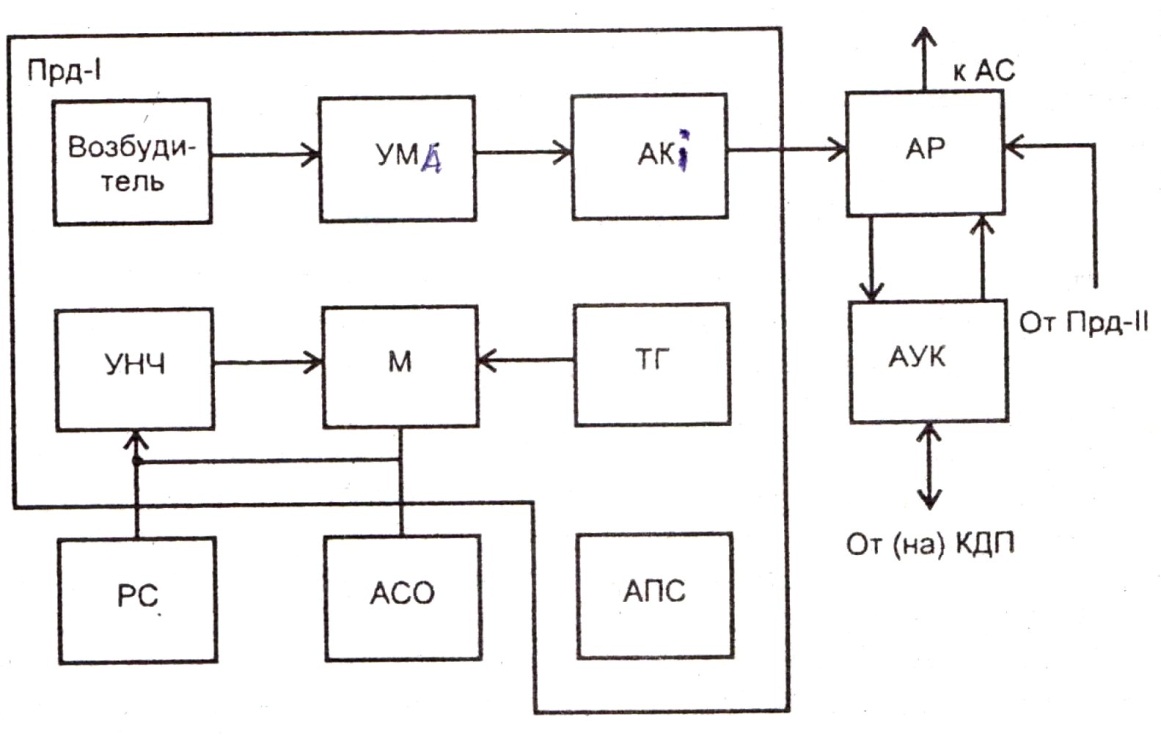

Структурная схема
Принцип работы радиостанции
Приводная радиостанция работает в шести режимах, отличающихся видом модуляции при передачи позывных сигналов ("Привод-1/2") и при использовании ПРС для связи с ДА диспетчера ("Трансляция") или оператора (ТЛГ, ТОН и "Микрофон").
Антенная система - зонтичного типа высотой 22 или 8 метров, состоящая из 3-лучевого полотна длиной 50...70 метров, подвешенного на мачтах высотой 20 или 5 метров. Антенный противовес имеет 16 радиальных лучей длиной по 50 м, расположенных на высоте 2 м от земной поверхности. Используются также закопанные в землю противовесы.
Передатчик состоит из возбудителя (ВОЗ), усилителя мощности (УМ), антенного контура (АК). Возбудитель обеспечивает как плавную, так и дискретную настройку передатчика. Усилитель низкой частоты (УНЧ), тональный генератор (ТГ) и автомат подачи позывных сигналов (АПС) служат для управления модулятором (М) в различных режимах работы ПРС. Коэффициент нелинейных искажений при AM сигналом 1000 Гц и глубине модуляции 80% не превышает 10%. Уровень паразитной AM меньше 2,5%. Передатчик П 200 является основным устройством, определяющим технические характеристики радиостанции. Он обеспечивает работу на привод с автоматической подачей одно-, двух- и трехбуквенного опознавательного тонально модулированного сигнала, закодированного по азбуке Морзе из любых 32 букв русского алфавита и выдаваемого за один цикл дважды.
Кроме того, имеется аппаратура контроля и управления, которая служит для дистанционного и местного управления передатчиком, передачи на КДП сигналов о состоянии ПРС и маркерного радиомаяка и выполнения служебных функций. Время перехода на резервный комплект в ПАР-10С не превышает 1,5 с.
Функциональная схема
АС – антенная система
ПРД-1,2 – основной и резервный передатчик
АР – антенное реле
АУК – аппаратура управления и контроля
АСО – аппаратура связи оператора
РС – радиостанция связи
