Маркерный радиомаяк мрм-в

Назначение

Маркерный радиомаяк (МРМ-70) (изделие Е-615) является передатчиком, предназначенным для обеспечения на борту самолета, оборудованного мар­керным радиоприемником, сигнализации о пролете специфических точек глиссады или маршрута.

Изделие Е-615 служит для работы совместно с автоматическими привод­ными радиостанциями, в составе систем посадки, а также для автономной работы.

Эксплуатационные характеристики

Частота несущих колебаний, МГц	75
Номинальная мощность, мВт	320
Глубина модуляции, %	95
Потребляемая мощность, Вт	не более 50
Время включения в работу, с	0,5
Частота модуляции	3000, 1300 и 400 Гц (ILS), 1300 и 4000 Гц (СП-50)
Питание осуществляется	220 В, 50 Гц или 220 В, 400 Гц

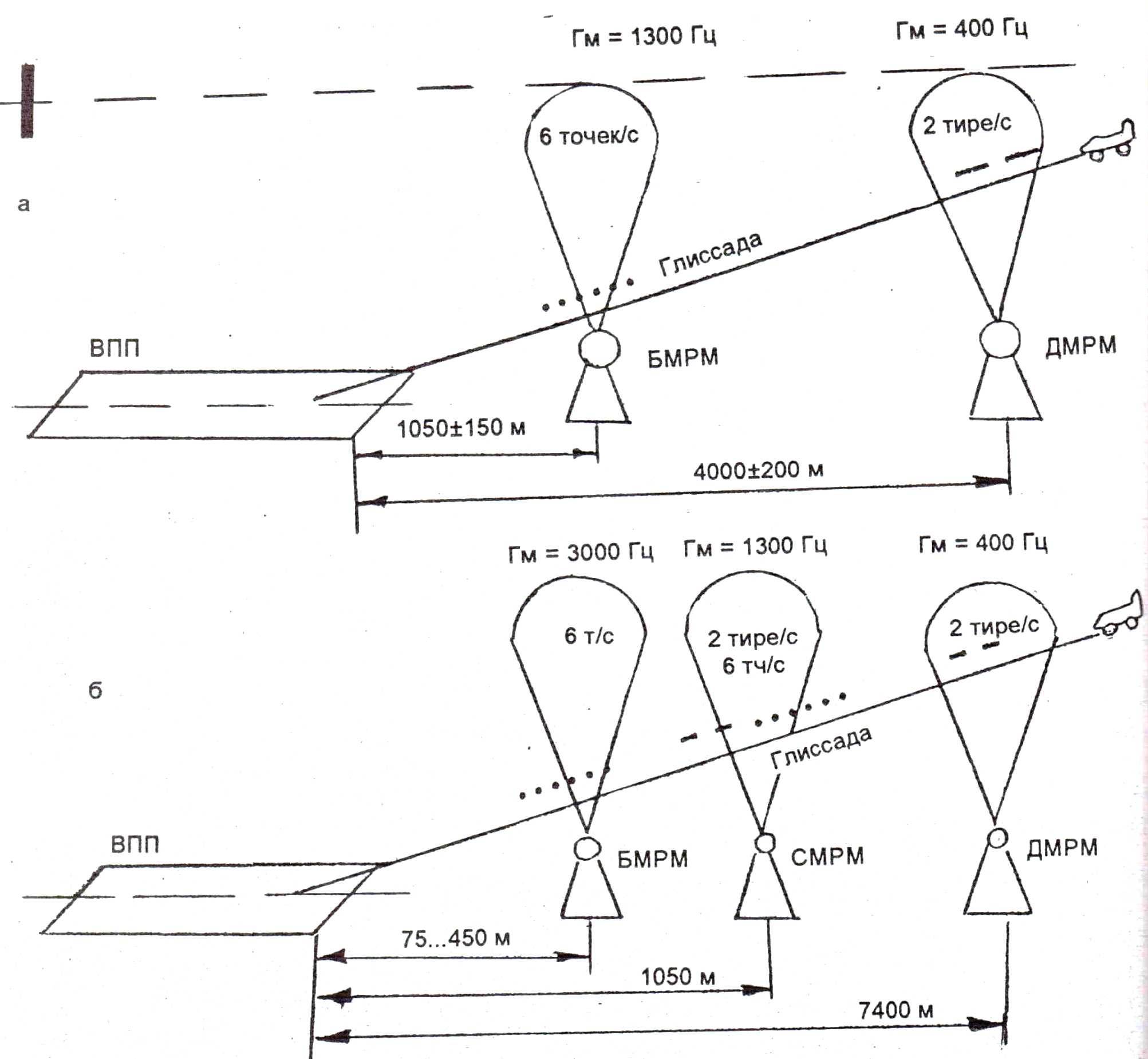

Р азмещение систем посадки

а – отечественного производства

б – радиомаячной, стандартизированной нормами ICAO

Состав маяка МРМ-70 (для различных конфигураций)

Состав МРМ-70	E-615.1	E-615.2	E-615.3	E-615.4
Передатчик, шт	2	2	2	2
Панель питания, шт	2	2	2	2
БПА-1, шт	-	1	1	1
Коммутатор ВЧ, шт	1	1	1	1
БПА-2	1	-	-	-

Принцип работы МРМ-70 (изделие Е-615)

Маркерный радиомаяк (МРМ-70) формирует диаграмму направленности "факельной" формы. Такая диаграмма дает возможность обеспечить зону действия радиомаяка при минимальной излучаемой мощности.

Маркерный радиомаяк излучает локализованный в пространстве ВЧ сиг­нал с несущей частотой 75 МГц, стабилизированной кварцем, модулирован­ный по амплитуде сигналом звуковой частоты, манипулированный телеграф­ным кодом.

ВЧ сигнал излучается в пространство антенной системой радиомаяка, со­стоящей из передающей антенны. В радиомаяке используются два одинако­вых комплекта аппаратуры передающих устройств и панелей питания. Любой из комплектов может быть выбран в качестве рабочего, другой комплект в этот момент будет резервным.

ВЧ выход любого комплекта подключается к антенной системе радиомая­ка через коммутатор ВЧ. Подключение передающего устройства рабочего комплекта к антенной системе осуществляется автоматически ВЧ коммутато­ром с включением комплекта. ВЧ коммутатор обеспечивает, кроме того, развязку между выходами передающих устройств рабочего и резервного ком­плектов. В коммутаторе ВЧ также размещена схема контроля обрыва кабеля, идущего от аппаратуры радиомаяка к антенной системе. В коммутатор ВЧ также подаются сигналы нормальной работы с контрольных устройств пере­датчиков.

Формирование требуемого ВЧ сигнала радиомаяка осуществляется пере­датчиком рабочего комплекта. В передатчике конструктивно размещено кон­трольное устройство, обеспечивающее контроль глубины модуляции и нали­чие манипуляции ВЧ сигнала рабочего комплекта.

Включение передающего устройства, выбранного в качестве рабочего комплекта, осуществляется включением соответствующей панели питания и подачей с нее питающих напряжений. Для обеспечения необходимой мощ­ности по цепи 24 В установлен дополнительный транзистор на отдельном радиаторе, которым является корпус блока передатчиков.

Входным напряжением панели питания является напряжение +35 В, ко­торое подается с БПА-1 (в модификациях Е-615.2, Е-615.3 и Е-615.4) или с БПА (в модификации Е-615.1).

Включение изделия может быть местным или дистанционным, для чего установлен на передней панели БПА-1 тумблер "Вкл. 1, Вкл. 2". В дистанци­онном режиме включение осуществляется с БПА подачей соответствующего сигнала.

О беспечение электропитанием аппаратуры, автоматическое переключение комплектов при аварии рабочего комплекта, дистанционное включение нуж­ного комплекта и выключение осуществляется с блока питания и автоматики (БПА) радиомаяка.

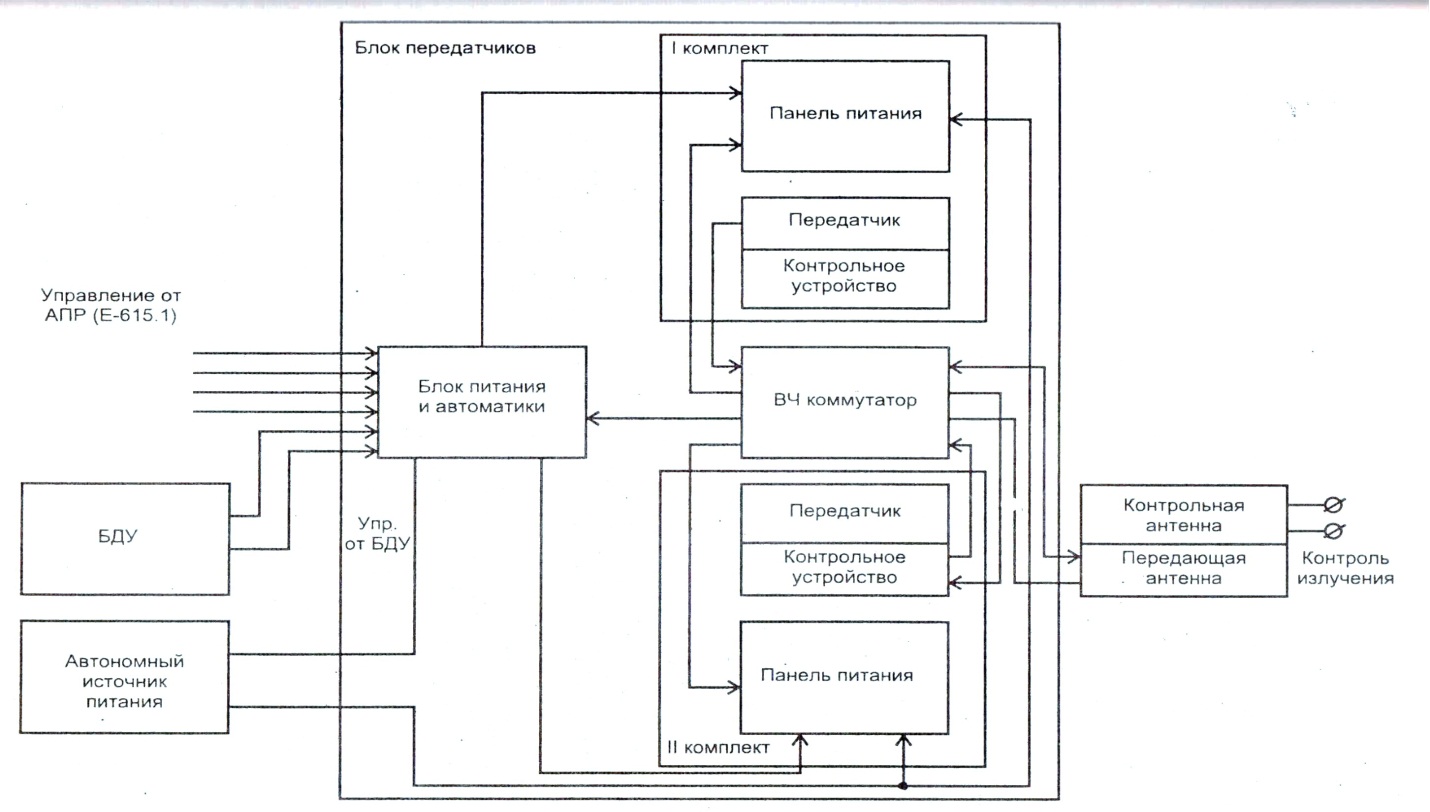

Структурная схема

Функциональная схема
