Порядок виконання роботи
1. Записати паспортні дані АД і ГПС.
2. Зібрати схему для дослідження ГПС згідно з рис. 7.1.
Рисунок 7.1 – Схема для дослідження ГПС незалежного збудження
3. Зняти характеристику холостого ходу ГПС незалежного збудження: UЯ = f(IОЗ) при IЯ = 0 і n = const. Для цього при відсутності навантаження змінювати за допомогою ЛАТРу струм обмотки збудження (ОЗ) і контролювати величину напруги на обмотці якоря ГПС. Для зняття повної характеристики потрібно змінювати полярність включення ОЗ. Результати досліду занести до табл. 7.1. Приблизний вигляд ХХХ наведено на рис. 7.2.
Рисунок 7.2 – Характеристика холостого ходу ГПС незалежного збудження
Таблиця 7.1 – Дослід холостого ходу
№ пор. |
IОЗ, мA |
VЯ, В |
Характерні точки |
1 |
|
|
|
… |
|
|
|
23 |
|
|
|
4. Зняти навантажувальну характеристику ГПС: UЯ = f (IОЗ) при IЯ = const і n = const. Для зняття навантажувальної характеристики необхідно увімкнути ключ SA1 і, регулюючи струм збудження, установити струм якоря IЯ = 0,9 А. Потім, по черзі ключами SA2, SA3 та SA4 збільшувати навантаження ГПС, відновлюючи щоразу струм якоря IЯ = 0,9 А за допомогою зменшення струму збудження. Результати досліду записати до табл. 7.2.
Таблиця 7.2 – Дані навантажувальної характеристики
№ пор. |
IОЗ, А |
UЯ, B |
Примітки |
1 |
|
|
|
2 |
|
|
|
3 |
|
|
|
4 |
|
|
|
5. Зняти зовнішню характеристику ГПС: UЯ = f(IЯ) при IОЗ = const і n = const, приблизний вигляд якої наведено на рис. 7.3
Для зняття зовнішньої характеристики необхідно підключити ключами SА1, SА2 і SА3 навантаження ГПС і, збільшуючи струм збудження, досягти номінального значення струму якоря IЯ = IH. По черзі вимикаючи SА1, SА2 і SА3 зменшувати навантаження, записуючи щоразу показання приладів до табл. 7.3.

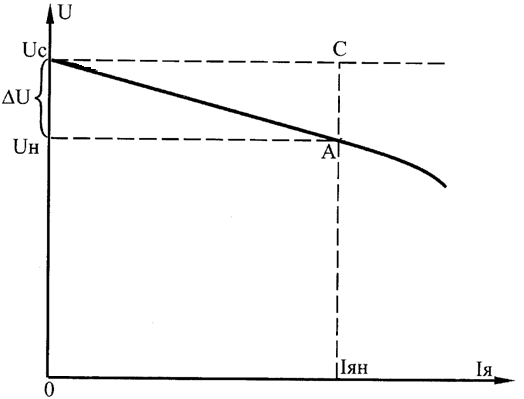

Рисунок 7.3 – Зовнішня характеристика ГПС
Таблиця 7.3 – Дані зовнішньої характеристики ГПС
№ пор. |
ІЯ, А |
U, В |
Примітки |
1 |
|
|
|
2 |
|
|
|
3 |
|
|
|
4 |
|
|
|
Обробка результатів. Звіт
1. За даними таблиць 7.1...7.3 побудувати характеристику холостого ходу, навантажувальну і зовнішню.
2. На підставі аналізу основних характеристик ГПС незалежного збудження зробити висновки про його експлуатаційні властивості.
