9.8 Редактирование штриховки

Для такого маленького сечения штриховка по умолчанию слишком редкая. Надо сделать её чаще.

Подвести курсор к линии штриховки и щёлкнуть левой кнопкой мыши. Появится диалоговое окно Область штриховки. В этом окне сбросить флажок Штриховка материала, что открывает доступ к изменению параметров штриховки по умолчанию. Верхняя часть окна становится активной.

В поле Масштаб штриховки выбрать из списка 2.

В поле Применить к: выбрать Тело.

Нажать в диалоговом окне.

9.9 Добавление местного разреза для отражения углубления диаметром 8 мм.

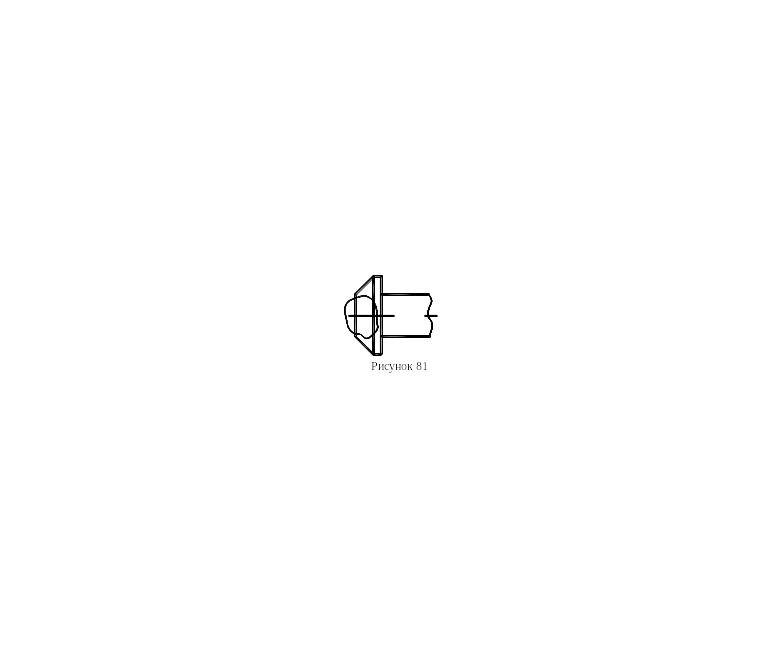

На панели инструментов Чертёж нажать кнопку Вырыв детали . В Менеджере свойств откроется диалоговое окно Вырыв детали, и программа перейдёт в режим рисования сплайна. На главном виде, в левой его части, нарисовать произвольную обязательно замкнутую фигуру (Рисунок 81).

При рисовании сплайна надо нажать и удерживать клавишу . Когда требуется соединить начало и конец сплайна, отпустить клавишу .

Как только сплайн замкнётся, щёлкнуть по левой крайней кромке изображения шпинделя. В диалоговом окне Вырыв детали в разделе Глубина в поле около значка появится имя кромки.

Включить флажок Предв. Просмотр.

Нажать .

Изменить штриховку так же, как на сечении.

9.10 Нанесение размеров

Нажать вкладку и выбрать Элементы модели.

В диалоговом окне Элементы модели:

– в разделе Источник в поле Источник выбрать Всей модели;

включить флажок Импортировать элементы во все виды.

– в разделе Размеры выбрать кнопку Отмеченные для чертежа.

– На инструментальной панели Примечание выбрать Автоматическое нанесение размеров. Появится диалоговое окно Размер, с помощью которого отредактировать размеры:

– убрать лишние размеры, которые были нужны только для определения эскиза;

– нанести размер фаски и размер резьбы в соответствии со стандартом; содержание надписей поместить в раздел Текст размера диалогового окна Размер;

– «2фаски» написать командой Заметка;

– к размеру квадрата 7 добавить условное обозначение, взятое в самом низу диалогового окна Размер;

– нанести размер диаметра цилиндра хвостовика: щёлкнуть левой кнопкой мыши по дуге окружности сечения; система нанесёт радиус R4;

щёлкнуть по этому размеру правой кнопкой мыши и выбрать в контекстном меню Отобразить как диаметр.

9.11 Заполнить основную надпись.

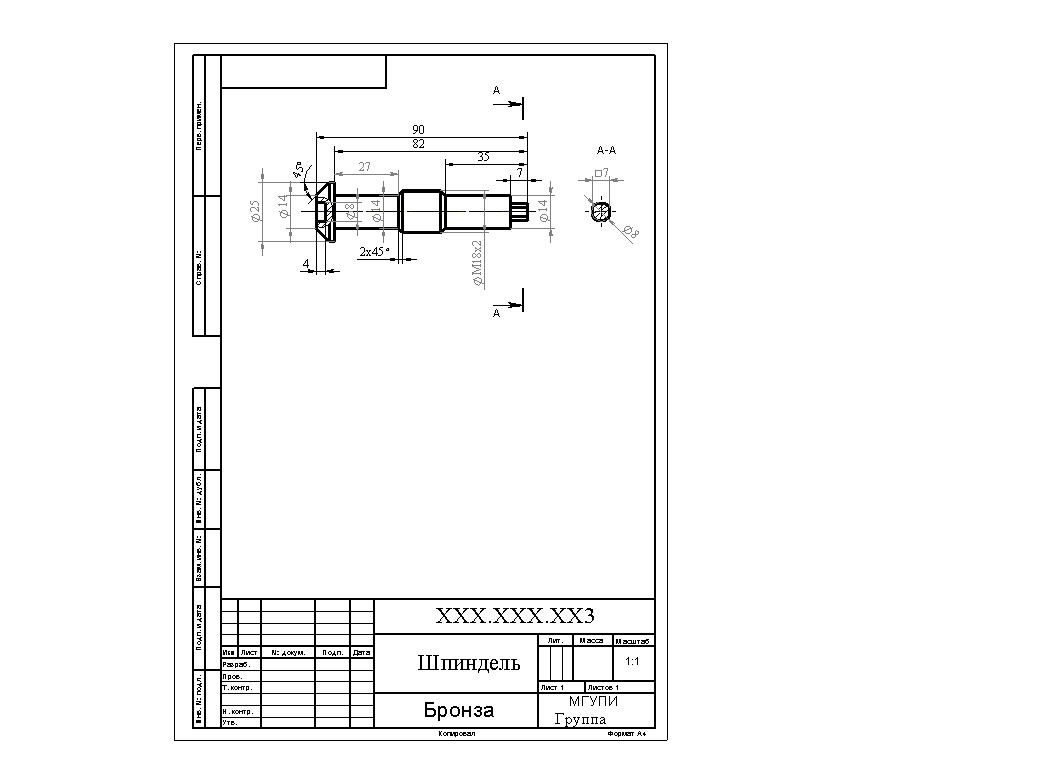

Чертёж должен иметь вид, показанный на рисунке 82.

Рисунок 82

10 Создание сборочного чертежа

10.1 Открыть объёмное изображение сборки

10.2 Выбрать в Главном меню Файл Создать чертёж из сборки .

Появится окно Новый документ SolidWorks. В этом окне Шаблоны Чертёж .

10.3 Откроется окно Формат листа/Размер. Выбрать А4-gost. .

Появится форматка А4, оформленная в соответствии с ГОСТ.

В графической области справа находится маленькая панель – Панель задач, на которой есть вкладка Палитра видов. Открыть эту вкладку, содержащую набор предлагаемых видов, из которого следует выбрать главный вид – наиболее характерный для данного изделия.

Захватить вид справа и перетащить его на лист. Нажать в диалоговом окне.

Вид справа выбран в качестве главного потому, что если среди форм детали имеется шестигранник, деталь располагают так, чтобы на главном виде проецировались три грани шестигранника.

10.4 Выбранный вид необходимо повернуть на 180 градусов, так как в рабочем положении маслёнка устанавливается так, что колпачок находится сверху.

Щёлкнуть по виду правой кнопкой мыши, в контекстном меню выбрать Масштабирование/перемещение/вращение Вращать вид . В открывшемся окне Вращать чертёжный вид в поле Угол чертёжного вида ввести 180 градусов. . .

10.5 Провести осевую линию на виде

В Главном меню Вставка Примечания Осевая линия . Щёлкнуть по цилиндрическим поверхностям деталей. Нажать в диалоговом окне.

10.6 Выполнить разрез по шестиграннику

10.6.1 Активизировать панель инструментов и выбрать на ней команду Разрез . Провести секущую плоскость, зафиксировать сечение. Нажать в диалоговом окне.

10.6.2 В обозначении разреза убрать слово «сечение»

Дважды щёлкнуть по обозначению левой кнопкой мыши, выделить слово «сечение», нажать .

10.7 Провести осевые линии на сечении

В Главном меню Вставка Примечания Указатель центра .

Щёлкнуть по окружности. Нажать в диалоговом окне.

Щёлкнуть по полученному перекрестию и растянуть оси за концевые маркёры (чёрные квадратики на концах).

10.8 На главном виде соединить половину вида с половиной разреза

10.8.1 Активизировать инструментальную панель Эскиз, выбрать на ней команду Прямоугольник. Подвести курсор к концу осевой линии (должен появиться значок Совпадение ) и нарисовать прямоугольник как показано на рисунке 83.

Нажать в диалоговом окне.

10.8.2 Выбрать одну из сторон прямоугольника. Активизировать панель инструментов и

Рисунок 83

выбрать команду Вырыв детали . Появится окно Разрез. Для данного изделия в этом окне ничего выбирать не надо.

Флажок авто-штриховка должен быть включён. Он нужен для того, чтобы у смежных компонентов сборки автоматически менялось направление или шаг штриховки. .

10.8.3 На разрезе А-А щёлкнуть по окружности – кромке внутреннего отверстия. Плоскость вырыва совмещается при этом с центром (осью) отверстия. В поле Глубина диалогового окна Вырыв детали появится элемент кромка как объект привязки.

Завершить команду .

10.9 Командой Линия нанести условное изображение резьбы М14х2 и М30х2.

10.10 Нанести габаритные и присоединительные размеры как показано на рисунке 84.

10.11 Нанести номера позиций

На инструментальной панели Примечание выбрать команду Позиция. В диалоговом окне Позиция в разделе Настройки позиции выбрать:

– в поле Стиль – Подчёркивание;

– в поле Размер – один символ;

– в поле Текст позиции – Позиция.

Нажать кнопку Дополнительные свойства (она активна, если ранее не были установлены свойства позиции в настройках). В разделе Формат текста сбросить флажок Использовать шрифт документа и нажать на кнопку . Задать высоту шрифта 5 мм. Размер шрифта номеров позиций должен быть на один-два номера больше, чем размер шрифта, принятого для размерных чисел на данном чертеже.

В разделе Выноска раскрыть список Стиль стрелки и выбрать в нём точку.

Включить флажок Применить ко всем.

Завершить команду .

10.12 Заполнить основную надпись командой Заметка в панели Примечание.

В графе «Обозначение» указывают номер чертежа и код документа СБ.

В графе «Наименование изделия» указывают наименование изделия и наименование документа – «Сборочный чертёж», причём размер шрифта наименования документа должна быть на один-два номера меньше, чем размер шрифта наименования изделия.

Сборочный чертёж маслёнки показан на рисунке 84.

Рисунок 84

ИМПОРТ ЧЕРТЕЖА ИЗ AUTOCAD в SOLIDWORKS

Система SolidWorks позволяет импортировать в свои документы файлы из других графических пакетов. Например, можно использовать двухмерный чертёж детали, выполненный в AutoCAD, в качестве эскиза при проектировании трёхмерной модели этой детали в SolidWorks.

Функция Импорт/Экспорт даёт широкие возможности по обмену информацией между SolidWorks и пакетами трёхмерного проектирования AutoCAD, Autodesk Inventor, Unigraphics и другими.
