3.4. Определение длины регенерационного участка.

Размещение регенерационных пунктов НРП

на ответвлении.

Расчёт максимально допустимой длины регенерационного участка определяется выражением:

lрум = Арум/α(t) , (7).

где Арум – максимальное затухание участка регенерации на расчётной частоте,

fp = 0.5 fт (для ИКМ-120 Арум = 70 дБ);

αm (fp) – коэффициент затухания кабеля на расчётной частоте для максимальной температуры грунта.

Для кабеля МКСАШг – 4 х 4 х 1.2

α20 = 0.0005 + 4.7372√f + 0.2165 f , (8).

α20 = 10.67 дБ/км ,

α _t = α20 [1 – αα (20 - t°)] дБ/км (9).

αα = 1.87 · 10‾³ 1/град.

α _t = 10.67 [1 – 1.87 · 10‾³ (20 - )] =

Для системы ИКМ-120 работающей по симетричному кабелю с многими четвёрками, номинальная длина определяется по формуле:

Lн = Аlp – A3 – q / α _{t с( f )}, (10).

где Аlp – переходное затухание на дальнем конце,

Аlp = − 10lg (10 ‾^{0,1 А} _{ί мв Σ} + 10‾^0,1А_{мв Σ} ) , (11).

где Almb – переходное затухание на дальнем конце между четвёрками, Almb≥96дБ;

AlmbΣ – сумарное переходное затухание на дальнем конце за счёт влияния только между четвёрками

AlmbΣ = Almb – 10 lg ηmв (12).

где ηmв – количество пар, которые оказывают влияние из других четвёрок (для кабеля с четырьмя четвёрками ηmв = 6);

АlВв ≥ 88дБ ,

Аlp = - 10lg (10‾ ^{0,1 · 88} + 10 ^{– 0,1 ·88,22} ) = 85.1 дБ.

Отсюда lн = 95.1 – 22.2 – 3/ =

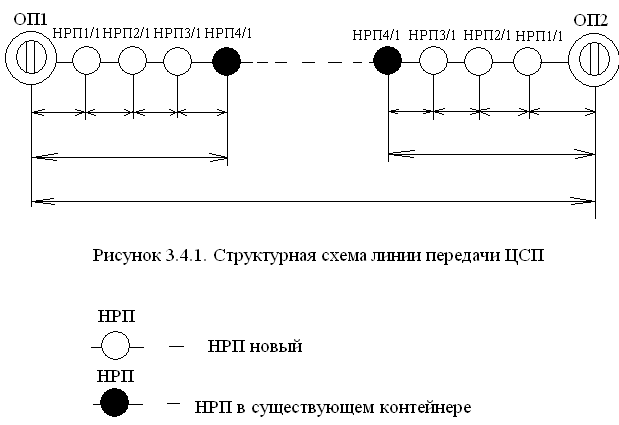

Так как для экономичного использования оборудования симетричного кабеля необходимо использовать существующие контейнеры то lру подбирается с учётом использования действующих контейнеров НУП.

Nру = L/lн , (13).

Nру =

Nнрп = Nру – 1 , (14).

Nнрп =

В цифровых системах предназначенных для организации каналов на симметричном кабеле , преобладающими помехами являются переходные, причем в однокабельной системе – переходная помеха на ближний конец, а в двухкабельной - переходная помеха на дальний конец.

Расчетные соотношения для определения защищенности имеют вид:

1. Для однокабельной системы

А_зо = А_О – А _ру – 10 lq n – σ _о- q,

Где А_о – среднее переходное затухание между парами кабеля на ближнем конце; n – количество двухсторонних цифровых трактов в кабеле; σ _о – стан-

дартное отклонение величины А; q – запас на допуск изготовления регенератора ( q = 3 дБ ).

2. Для двухкабельной системы

А _зд = А _ί – А _ру1 – 10 lq (n – 1) – σ _l – q ,

где А _ί – среднее переходное затухание на дальнем конце, ( А_ί = 89 дБ );

σ _ί - стандартное отклонение величины А _ί ; q – допуск на изготовление регенераторов ( q = 3dB ).

Расчёт максимально допустимой длины регенерационного участка определяется выражением:

lрум = Арум/α(t) , (7).

где Арум – максимальное затухание участка регенерации на расчётной частоте,

fp = 0.5 fт (для ИКМ-120 Арум = 70 дБ);

αm (fp) – коэффициент затухания кабеля на расчётной частоте для максимальной температуры грунта.

Для кабеля МКСАШг – 4 х 4 х 1.2

α20 = 0.0005 + 4.7372√f + 0.2165 f , (8).

α20 = 10.67 дБ/км ,

α _t = α20 [1 – αα (20 - t°)] дБ/км (9).

αα = 1.87 · 10‾³ 1/град.

α _t = 10.67 [1 – 1.87 · 10‾³ (20 - )] =

Для системы ИКМ-120 работающей по симетричному кабелю с многими четвёрками, номинальная длина определяется по формуле:

Lн = Аlp – A3 – q / α _{t с( f )}, (10).

где Аlp – переходное затухание на дальнем конце,

Аlp = − 10lg (10 ‾^{0,1 А} _{ί мв Σ} + 10‾^0,1А_{мв Σ} ) , (11).

где Almb – переходное затухание на дальнем конце между четвёрками, Almb≥96дБ;

AlmbΣ – сумарное переходное затухание на дальнем конце за счёт влияния только между четвёрками

AlmbΣ = Almb – 10 lg ηmв (12).

где ηmв – количество пар, которые оказывают влияние из других четвёрок (для кабеля с четырьмя четвёрками ηmв = 6);

АlВв ≥ 88дБ ,

Аlp = - 10lg (10‾ ^{0,1 · 88} + 10 ^{– 0,1 ·88,22} ) = 85.1 дБ.
