3.1. Расчёт длины регенерационного участка на волс с
учётом энергетических потерь и дисперсии
Особенностью проектирования волоконно-оптических систем передачи (ВОСП) является то, что длинна участка регенерации рассчитывается дважды – по затуханию и по дисперсии, а выберается меньшее значение.
Номинальная длинна регенерацмонного участка определяется выражением:
(1).
Минимальная длинна регенерационного участка определяется выражением:
(2).
где Q
– энергетический потенциал , равный
разности уровней разности уровней
мощности оптического сигнала на передаче
, при котором обеспечивается заданное
качество передачи. Для STM-1
при
Q
= 30 дБ; Для STM-4,
, Q
= 25 дБ; (оборудование ISM
– 2000).
- запас , учитывающий
возможность увеличения затухания
световодного тракта при ремонтах и
др.
.
- дополнительное затухание на разъёмное соединение ОВ с аппаратурой (0.05 х 2 = 0.1дБ);
- затухание одного сварного стыка ( 0.15 дБ);
- строительная длина оптического кабеля ( 3.5 – 4км);
К – величина, которая определяется техническими характеристиками аппаратуры (5 – 10 дБ).
Подставляя значения получаем:
Длина участка регенерации с учётом дисперсии
(3).
где
-
хроматическая дисперсия, для кабеля
ОКЛБг
-
(характеристики кабеля ОКЛБг)
- ширина спектральной
линии лазерного излучателя передающего
оптического модуля (лазерного диода).
В – скорость передачи STM – 4 622.08 Мбит/с.
Из расчётов видно , что длинна регенерационного участка по затуханию получилось меньше , чем с учётом дисперсии. А если это так, то берётся значение меньшее, т.е. 85.05км.

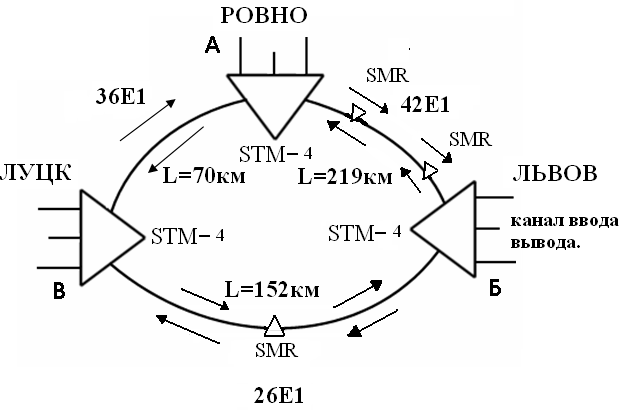

Обращая внимание на рисунок 1. ситуационная схема организации связи делается вывод:
На участке А – Б устанавливается два НРП;
На участке Б – В устанавливается один НРП;
На участке А – В НРП не устанавливается.
3.2. Реконструкция линии передачи на ответвлении.
Развитие национальной телекомуникационной сети Украины планируется как за счёт строительства новых, так и за счёт модернизации уже существующих линий связи, путём замены аналоговой аппаратуры связи более эффективными цифровыми системами передачи (ЦСП), которые используют принцип импульсно-кодовой модуляции.
Такая модернизация существующих линий передачи даёт возможность наиболее экономично увеличить количество каналов, улучшить качество передачи всех видов информации, повысить надёжность функционирования линии и снизить эксплуатационные затраты. Технико – экономические преимущества модернизации кабельных линий перед новым строительством состоят в сокращении времени, средств и трудовых затрат благодаря использованию существующих линейных сооружений, помещений и другого оборудования.
Модернизацию существующих линейных сооружений нужно проводить до тех пор , пока в конкретных регионах не будет достигунта необходимая плотность цифровой первичной сети , а также необходимое количество цифровых каналов.
В данном курсовом проекте реконструкции подлежит участок сети от пункта Б – Г, в оконечных пунктах работает аппаратура уплотнения К-300 (К-60 П), которая предназначена для уплотнения малогабаритного коаксиального кабеля типа МКТА с парами диаметром 1.2/4.6мм.
К-60 П, которая предназначена для уплотнения симетричного кабеля типа МКСА 4 х 4 х 1.2.
