ВВЕДЕНИЕ

Производственная эксплуатация строительных и дорожных машин предусматривает выбор машин и комплексов для выполнения заданного объема работ строительного производства с учетом конкретных ус­ловий на основе их технологических, технико-экономических и эрго­номических показателей. В основу формирования парка машин долж­ны быть положены технологии выполнения необходимых работ, обес­печивающие их качество, сроки выполнения и минимальные удельные приведенные затраты. В целом невозможно эффективно решать вопро­сы производственной и технической эксплуатации машин вне зависи­мости от применяемых технологий строительного производства в кон­кретных условиях.

В методических указаниях представлена последовательность опре­деления производительностей землеройно-транспортных машин по аналитическим зависимостям: бульдозеров (лабораторная работа № 1) и скреперов (лабораторная работа № 2). Кроме этого рас­сматриваются факторы, оказывающие наибольшее влияние на их про­изводительность.

В одинаковых условиях, при одних и тех же производственных ре­сурсах, можно получить различные технико-экономические результа­ты, в зависимости от того, насколько грамотно и рационально сформи­рованы комплекты машин. В лабораторной работе № 3 рассматривает­ся обоснование выбора состава системы «экскаватор-самосвал» на ос­нове сравнения технико-экономических показателей.

В дорожном строительстве для доставки дорожно-строительных ма­териалов широкое применение нашли автосамосвалы. В процессе транспортировки асфальтобетонных смесей материал подвержен осты­ванию в результате воздействия внешних факторов. В лабораторной работе № 4 определяются рациональные дальности транспортирования асфальтобетонных смесей самосвалами в зависимости от начальных условий и внешних факторов.

Лабораторная работа № 1

ОПРЕДЕЛЕНИЕ ПРОИЗВОДИТЕЛЬНОСТИ БУЛЬДОЗЕРОВ ПРИ ВОЗВЕДЕНИИ ЗЕМЛЯНОГО ПОЛОТНА АВТОМОБИЛЬНОЙ ДОРОГИ

Цель работы - исследовать факторы, оказывающие наиболь­шее влияние на производительность бульдозеров.

Бульдозер представляет собой землеройно-транспортную ма­шину в виде гусеничного трактора или колёсного тягача с навешен­ным на него с помощью рамы или брусьев рабочим органом - отва­лом.

Бульдозеры широко используются в комплексе с экскаваторами, скреперами и другими землеройно-транспортными машинами. Они разрабатывают грунт I и III категорий. При этом грунты I и III кате­горий перед разработкой целесообразно разрыхлять. Наибольшую производительность бульдозеры показывают при работе в песчаных и суглинистых грунтах, имеющих влажность, близкую к оптимальной. Дальность перемещения грунта составляет до 150 м и зависит от тя­гового усилия бульдозера.

Г лавным параметром бульдозера является номинальное тяговое усилие Т_Н. По номинальному тяговому усилию и мощности двигателя бульдозеры условно разделяют на пять классов (табл. 1)

Таблица 1

Классификация бульдозеров

Показатель	Бульдозеры
	Малогабаритные	Легкие	Средние	Тяжелые	Сверхтяжелые
Тяговое усилие, кН	До 25	25-135	135-200	200-300	Свыше 300
Мощность двигателя, кВт	До 45	45-120	120-180	180-300	Свыше 300

Копание выполняется на максимальной рабочей скорости на прямолинейных участках движения бульдозера стружкой возможно большей толщины. Наибольшая производительность машины может быть достигнута при копании под уклон. Рабочий цикл бульдозера при разработке грунтов представлен на рис. 1.

Рис. 1. Элементы рабочего цикла разработки и перемещения

грунта бульдозером:

Ь_наб - длина пути набора призмы волочения; L_mp - дальность транспортирования; L_xx - длина холостого хода

Грунты копают стружками, форма которых зависит от катего­рии грунта и его составляющих. При копании лёгких грунтов, когда тяговые усилия трактора недоиспользуются, разработку ведут прямой стружкой (рис. 2) при постоянной небольшой глубине зарезания.

Рис. 2. Схемы стружек грунта, срезаемых бульдозером при работе в различных условиях

а - прямоугольная; б - клиновая; в - гребёнчатая

Такую схему копания используют, когда по условиям производ­ства работ требуется срезать относительно небольшой слой грунта. В этих случаях мощность силовой установки используется только на 50-70 %.

Клиновая форма стружки применяется при разработке грунтов I и II категорий (см. рис. 2).

Гребенчатая форма стружки (см. рис. 2) используется при раз­работке твёрдых и пересохших грунтов. Опыты СоюздорНИИ пока­зали, что в этом случае сокращается путь набора грунта до 40 % и объём грунта перед отвалом увеличивается до 10 %.

Использование мощности силовой установки при клиновой и гребенчатой схемах зарезания составляет до 100 %.

В зависимости от условий работы, мощности двигателя и типа отвала копание грунта производят на скоростях 2,5-3,5 км/ч для гусе­ничного и 3,5-5 км/ч для колёсного бульдозеров.

Определение эксплуатационной сменной производительности бульдозера аналитическим путем

Эксплуатационная сменная производительность бульдозера оп­ределяется по формуле

где Т_СМ - продолжительность рабочей смены, ч; V_n - геометриче­ский объем призмы волочения грунта перед отвалом, м³; К_П - коэф­фициент, учитывающий потери грунта в боковые валики при транс­портировке; К_УКЛ - коэффициент, учитывающий влияние уклоне местности на производительность (см. табл. 2); К_В - коэффициент использования бульдозера по времени в течение смены, К_В = 0,8-0,9: tц - продолжительность рабочего цикла бульдозера, с; К_Р - коэф­фициент разрыхления грунта (см. табл. 3).

Таблица 2

Зависимость коэффициента влияния уклона от рельефа местности

Подъем, °	КУКЛ	Уклон, °	КУКЛ
0-5	1-0,67	0-5	1-1,33
5-10	0,67-0,5	5-10	1,33-1,94
10-15	0,5-0,4	10-15	1,94-2,25

Таблица 3

Зависимость коэффициента разрыхления К_Р от вида грунта

Вид грунта	Категория грунта	Кр
1. Песок рыхлый, сухой	I	1,05-1,1
2. Песок влажный, супесь, суглинок разрых-	I	1,1-1,2
ленный
Л /—1 U U U 3. Суглинок, средний и мелкий гравий, легкая	II	1,15-1,25
глина
4. Глина, плотный суглинок	III	1,2-1,3
5. Тяжелая глина, суглинок со щебнем, гравием	IV	1,25-1,3

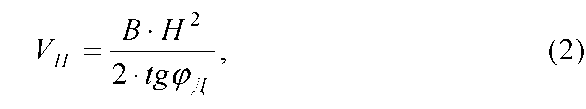

Геометрический объем призмы волочения грунта перед отвалом определяется по формуле

где B - ширина призмы волочения, м; H - высота отвала по хорде, м; tgjд - тангенс динамического угла естественного откоса грунта,

град.

Ширина призмы волочения грунта B определяется по формуле

где B_O - ширина отвала бульдозера, м.

Динамический угол естественного откоса грунта (рд зависит от

типа разрабатываемого грунта и принимает значение в пределах 35­45° (меньшее значение - для сыпучих грунтов, большее - для связ­ных).

Коэффициент К_П, учитывающий потери грунта из призмы во­лочения при транспортировке, зависит от дальности транспортирова­ния:

где L_TP - дальность транспортирования грунта бульдозером, м.

Продолжительность рабочего цикла бульдозера определяется по формуле

где t_К - продолжительность копания грунта, с (табл. 4); t_ТР - про­должительность транспортирования грунта к месту укладки, с; t_Р - продолжительность разгрузки отвала, с (t_Р = 10 - 15 с); t^ - время

возвращения порожнего бульдозера в забой, с; t_ВСП - затраты време­ни на вспомогательные операции (переключение передач, маневры, повороты) в течение рабочего цикла, с (t _ВСП = 20 - 30 с).

Продолжительность транспортирования грунта к месту укладки t_ТР определяется по формуле

где L_TP - дальность транспортирования грунта к месту укладки, м; и_ТР - рабочая скорость бульдозера при транспортировании грунта, м/с.

Время возвращения порожнего бульдозера в забой t^ опреде­ляется по формуле

где Vjx - скорость порожнего бульдозера при возвращении в забой, м/с.

Таблица 4

Зависимость продолжительности набора грунта (с) от категории грунта

Тип бульдозера	Категория грунта
	I	II	III
Легкий	6,6	13,8	21,6
Средний	4,2	10,8	14,4
Тяжелый	4,2	9,0	14,4

Таблица 5

Варианты заданий

№ вари­ анта	Марка бульдозера	Базовая машина	Дальность транспор­тирования, м	Рельеф местности (спуск «-», подъем «+»)			Тип грунта
1	2	3	4	5	6	7	8
1	ДЗ-29	Т-74	20, 30, 40, 50	+2°	+6°	+8°	Песок сухой
2	ДЗ-42Г	ДТ-75	10, 30, 50, 70	-1°	-5°	-10°	Супесь
3	ДЗ-101	Т-4	60, 70, 80, 90	+5°	+10°	+15°	Легкая глина

Окончание табл. 5

1	2	3	4	5	6	7	8
4	ДЗ-54С	Т-100	20, 40, 60, 80	0°	-7°	-12°	Песок влажный
5	ДЗ-27С	Т-130	30, 50, 70, 90	-10°	0°	+5°	Тяжелая глина
6	ДЗ-110	Т-130	30, 40, 50, 60	+8°	+3°	-10°	Суглинок с гравием
7	ДЗ-35С	Т-180	30, 60, 90, 120	-15°	-5°	0°	Плотный суглинок
8	Д-384	ДЭТ-250	40, 60, 80, 100	0°	+5°	+ 15°	Песок рыхлый
9	ДЗ-104	Т-4	50, 60, 70, 80	+7°	+3°	-5°	Суглинок
10	ДЗ-19	Т-100	40, 50, 60, 70	-2°	-8°	-14°	Мелкий гравий

Т аблица 6

Основные технические характеристики бульдозеров

Марка бульдозера	Марка ба­зового трактора	Номинальная мощность двигателя, кВт	Скорости движения на различных переда­чах без нагрузки, м/с			Ширина отвала, м	Высота отвала, м
			I	II	обрат­ный ход
1	2	3	4	5	6	7	8
ДЗ-29	Т-74	61	1,4	1,47	1,6	2,56	0,8
ДЗ-42Г	ДТ-75	66	1,4	1,47	1,6	2,56	0,8
ДЗ-128	ДТ-75П	66	1,4	1,47	1,6	2,56	0,8
ДЗ-101	Т-4 АП	95,6	0,97	1,14	0,9-1,0	2,8	0,99
ДЗ-54С	Т-100	79,4	0,66	1,06	150	3,22	1,1
ДЗ-27С	Т-130	118	0,89	1,06	1,66	3,22	1,1
ДЗ-110	Т-130	118	0,89	1,06	1,66	3,22	1,15
ДЗ-116В	Т-130	118	0,89	1,06	0,92-3,5	3,22	1,18
ДЗ-171	Т-170	128,7	1,03	1,01	1,5	3,2	1.3
ДЗ-35С	Т-180	132,4	0,7	1,28	1,81	3,36	1,2
Д-384	ДЭТ-250	246	0,6	-	1,86	3,64	1,55
ДЗ-94	Т-330	250	0,6	-	2,92	4,73	1,75
ДЗ-129	Т-330	250	0,6	-	2,92	4,86	1,88
ДЗ-141	Т-500	372	0,6	-	2,92	4,80	2,00
ДЗ-159	Т-75	603	0,6	-	4,16	5,5	2,3
ДЗ-104	Т-4	95,6	0,64	1,14	0,9-1,0	3,2	0,9
ДЗ-19	Т-100	79,4	0,66	1,06	1,5	3,97	1,0
ДЗ-109Б	Т-130	118	0,89	1,06	1,78	4,12	1,0
ДЗ-37	МТЗ-50	40,5	0,46	0,78	1,65	2,0	0,65
ДЗ-48	К-702	156	0,97	2,38	1,71	2,84	1,2

По полученным значениям эксплуатационной сменной произ­водительности бульдозера необходимо построить график зависимо­сти / = П_см (L_TP, К_укл). Пример графика представлен на рис. 3.

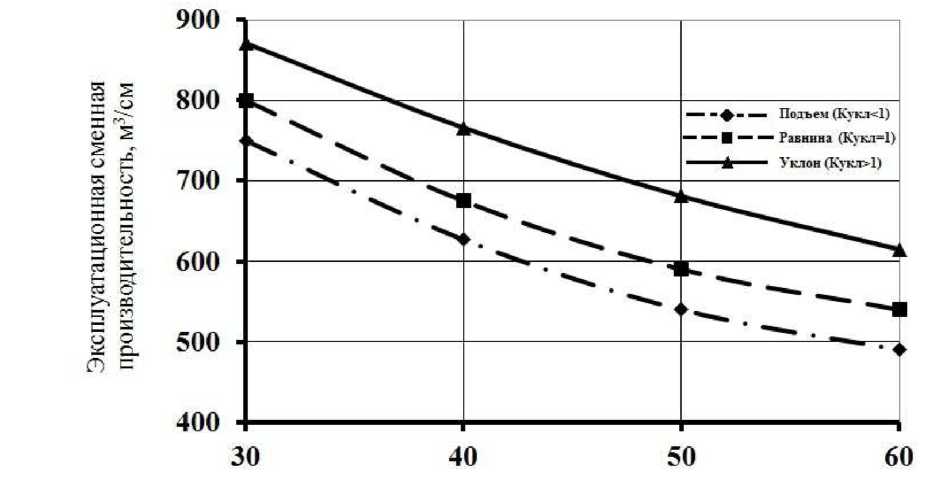

Дальность транспортирования грунта_; м Рис. 3. Зависимость эксплуатационной сменной производительности бульдозера от дальности транспортирования грунта

Определение эксплуатационной сменной производительности бульдозера

Эксплуатационная сменная производительность бульдозера оп­ределяется по нормативным документам ЕНиР № 2 по зависимости

где Т_СМ - продолжительность рабочей смены бульдозера, ч; V_H -

2. 3

нормативный объем, м (м ); К_В - коэффициент использования буль- дозера по времени; Н_В - норма времени, ч.

Норма времени Н_В - это время, необходимое для выполнения машиной нормированного объема работ V_H.

Норма времени определяется по формуле

где Н_ВО - основная норма времени, ч; Н_Вд - дополнительная норма времени, ч.

Для примера определим эксплуатационную сменную произво- дительность бульдозера ДЗ-8 при транспортировании грунта I кате- гории на расстояние 50 м и продолжительности рабочей смены 8 ч.

В соответствии с ЕНиР № 2, §Е2-1-22 основная норма времени для перемещения 100 м грунта на расстояние 10 м: Н_ВО = 0,55 ч. Дополнительная норма времени для перемещения 100 м грунта на оставшиеся 60 м Н _Вд = 0,48-4 = 2,47 ч. Тогда общая норма времени

для перемещения 100 м на 50 м равна

Коэффициент использования бульдозера по времени в течение рабочей смены принимаем из прил. 4 ЕНиР № 2. При перемещении нескального грунта бульдозером ДЗ-8 коэффициент К_В =0,8.

Подставляя известные значения в формулу (8), определяем экс- плуатационную сменную производительность бульдозера

При выполнении лабораторной работы марку бульдозера, базо­вую машину и дальности транспортирования грунта необходимо вы­бирать из табл. 5 в соответствии с номером варианта. При расчете производительности необходимо задаваться двумя категориями грун­та (I и III). По полученным значениям эксплуатационной сменной производительности бульдозера строим графики зависимостей

f = П_СМ (L_ТР) с учетом типов разрабатываемых грунтов. Пример графика представлен на рис. 4.

Дальность транспортирования грунта, м

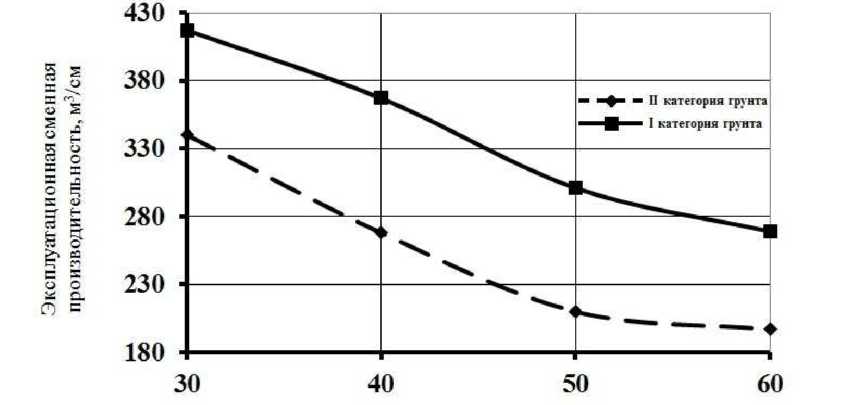

Рис. 4. Зависимость эксплуатационной сменной производительности бульдозера от дальности транспортирования и категории грунта

Лабораторная работа № 2

ОПРЕДЕЛЕНИЕ ПРОИЗВОДИТЕЛЬНОСТИ СКРЕПЕРОВ ПРИ ВОЗВЕДЕНИИ ЗЕМЛЯНОГО ПОЛОТНА АВТОМОБИЛЬНОЙ ДОРОГИ

Цель работы - исследовать факторы, оказывающие наиболь­шее влияние на производительность скреперов.

Скрепер - землеройно-транспортная машина циклического дей­ствия, предназначенная для разработки и транспортирования грунта на сравнительно большие расстояния.

Главным параметром скрепера является геометрическая вме-

₃

стимость (объём) ковша (м³).

По способу агрегатирования с тягачом скреперы разделяют на прицепные, полуприцепные и самоходные.

Полуприцепные скреперы имеют ковш геометрической вмести-

мостью 4,5-25 м³ , самоходные - 8-40 м³ .

Работа скреперов малоэффективна при работе на переувлаж- нённых грунтах и разработке песков, а также на грунтах, содержащих валуны, корни и другие включения. Скреперы разрабатывают грунты I-IV категорий. Перед разработкой грунтов II-IV категорий целесооб­разно производить их предварительное разрыхление на глубину ко­пания, избегая его измельчения, так как это ухудшает наполняемость ковша.

Целесообразно прицепные скреперы использовать при дально­сти до 500 - 700 м; самоходные - до 3000 - 5000 м, самоходные с эле­ваторной загрузкой - до 800 - 900 м.

Рабочий цикл скрепера состоит из следующих операций: копа­ние и набор грунта в ковш, рабочий ход (транспортирование грунта), разгрузка, холостой ход (возвращение скрепера в резерв, забой). На­бор грунта целесообразно вести при движении скрепера в глинистых грунтах под уклон 5-8°, а в песчаных - на подъём в 2-3°. Процесс ко­пания следует производить только при прямолинейном движении тя­гача и скрепера.

Время набора ковша зависит от толщины вырезаемой стружки. Увеличение её толщины позволяет не только сократить время выпол­нения этой операции, но и способствует интенсивному наполнению ковша грунтом на заключительной стадии копания.

Скорость движения скрепера при наборе грунта обычно не пре­вышает 2,5-3,5 км/ч. Длина пути набора составляет 15-90 м. Большие значения относятся к прочным тяжёлым грунтам, при копании кото­рых стружка имеет меньшую толщину (табл. 1).

В зависимости от категории грунта и мощности двигателя тяга­ча заполнение ковша производится стружкой, имеющей прямолиней­ную форму, клиновую или гребенчатую. Набор грунта постоянной толщины тонкой прямой стружкой применяют на любых связных грунтах; клиновой - при разработке любых связных грунтов на гори­зонтальных участках; гребенчатой - при разработке сухих суглини­стых и глинистых грунтов.

Рекомендуемые толщины вырезаемых стружек приведены в табл. 2.

Таблица 1

Длина пути набора грунтов 1_н (м) скрепером

	Г еометрическая вместимость ковша, м3
Грунт	6-8	10	15
Супесь	20 - 30	30	35
	35 - 45	45	55
	25 - 35	40	40
Суглинок лёгкий	40 - 50	55	60
	40 - 50	60	70
Суглинок тяжёлый	55 - 65	75	90

Примечание. В числителе приведены значения длины пути набора грунта скрепером с толкачом; в знаменателе - без толкача.

Таблица 2

Рекомендуемая толщина вырезаемых стружек, см

Г еометрическая вместимость ковша, 3 м	Тип грунта
	Песок	Супесь	Суглинок	Глина
		При работе без толкача
3	12	12	10	7
6-7	20	15	12	9
10	30	20	18	14
15	35	25	21	16
		С толкачом
6-7	30	25	20	14
10	30	30	25	18
15	35	35	30	22

Разгрузка ковша производится при прямолинейном движении скрепера.

Определение эксплуатационной сменной производительности скрепера аналитическим путем

Сменная эксплуатационная производительность скрепера, м³/см, определяется по формуле

где Т_СМ - продолжительность рабочей схемы, ч; q - геометриче­ская вместимость ковша, м ; К_Н - коэффициент наполнения ковша; К_В - коэффициент использования сменного времени (К_В = 0,7-0,85); tц - продолжительность рабочего цикла скрепера, с; К_Р - коэффици­ент разрыхления грунта.

Продолжительность рабочего цикла скрепера складывается из времени выполнения отдельных операций:

где t_Н, t_РХ, t_Р, t^ - соответственно продолжительность наполне­ния ковша грунтом, рабочего хода, разгрузки ковша и холостого хо­да, с; X t - время, затрачиваемое на поворот скрепера и переключе­ние передач (5-7 с).

Таблица 3

Значения коэффициента наполнения ковша К_н

Условия работы скрепера	Тип грунта
	сухой рыхлый песок	супесь и средний	тяжёлый суглинок
		суглинок	и глина
Без толкача	0,5-0,7	0,5-0,95	0,65-0,75
С толкачом	0,8-1,0	1,0-1,2	0,9-1,2

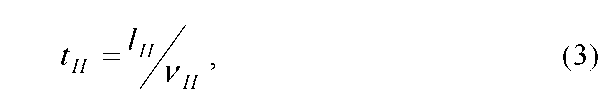

Продолжительность наполнения ковша грунтом определяется зависимостью

где 1_Н - путь наполнения ковша грунтом, м; /_Н - скорость движе­ния скрепера при наполнении ковша, м/с /_Н = 0,65-0,80 от паспорт­ной скорости тягача на первой передаче).

Таблица 4

Значения коэффициента К_Р

Грунт	Влажность, %	Плотность грунта в естественном зале­гании, т/м3	Коэффициент разр^іхления грунта КР
Песок сухой	-	1,5-1,6	1-1,2
Песок влажный	12-15	1,6-1,7	1,1-1,2
Лёгкая супесь	7-10	1,5-1,7	1,1-1,2
Супесь и суглинки	4-6	1,6-1,8	1,2-1,4
Средний суглинок	15-18	1,6-1,8	1,2-1,3
Сухой пылеватый
суглинок	8-12	1,6-1,8	1,3-1,4
Тяжёлая глина	17-19	1,65-1,8	1,2-1,3
Сухая глина	-	1,7-1,8	1,2-1,3

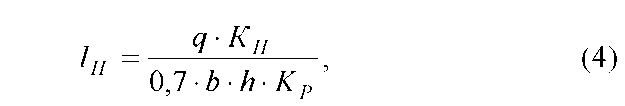

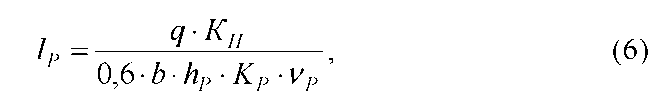

Путь наполнения ковша грунтом определяется по формуле

где b, h - соответственно ширина и толщина вырезаемой стружки, м; 0,7 - коэффициент, учитывающий неравномерность толщины выре- заемой стружки.

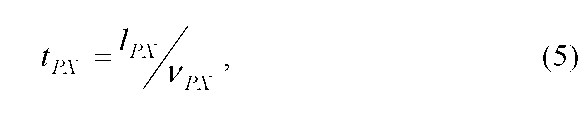

Продолжительность рабочего хода скрепера, с,

где l_РХ - длина пути транспортирования грунта от резерва (забоя) до места его укладки, м; п_РХ - скорость движения груженого скрепе­ра, м/с.

Продолжительность разгрузки ковша скрепера зависит от тол­щины укладываемого слоя грунта и скорости передвижения скрепера:
