6. Определения типа оптической секции

Коды применения оптических секций необходимо вписать в таблицу 13, туда же вписать тип STM-N (из таблицы 7) и расстояния между узлами (таблица 1). Необходимо помнить, что магистральные одноволновые ВОСП СЦИ обычно рассчитаны для работы на длине волны источника излучения 1550 нм.

Таблица 13. Пример определения кодов применения оптических секций.

	А-Б	Б-Г	Б-Е	Г-З	Е-З	Е-И
Стандартный транспортный модуль, STM-N	STM-16	STM-16	STM-16	STM-16	STM-16	STM-16
Расстояния между узлами, км	80	68	65	100	76	55
Код применения оптической секции	L.16.3	L.16.3	L.16.3	L.16.3	L.16.3	L.16.3
Тип волокна (Рек. МСЭ-Т)	G.653	G.653	G.653	G.653	G.653	G.653

6. Выбор мультиплексора и оптического кабеля

Выбор мультиплексора является важным этапом проектирования. Следует учесть в комплексе все параметры: энергетические, скоростные, ценовые и другие. При выборе необходимо анализировать большое количество справочных данных по поставляемому фирмами-изготовителями оборудованию. Много информации можно найти в Internet на сайтах производителей. Сведения по некоторому оборудованию приведены в данных методических рекомендациях. Приветствуется самостоятельная работа студентов с номенклатурой производителей. В проекте необходимо привести как можно более полные технические данные выбранного оборудования. Особое внимание необходимо обратить на технические характеристики, приведенные для оборудования в таблице ниже.

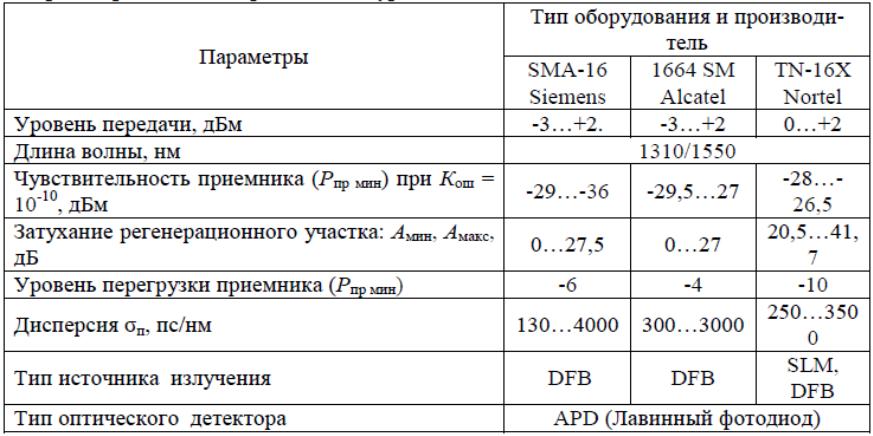

Таблица 15. Примеры систем передач уровня STM-16.

Обозначения источников излучения:

SLM – одномодовый лазер;

DFB – полупроводниковый лазер с распределённой обратной связью;

MLM – многомодовый лазер;

FP – лазер конструкции Фабри-Перо.

После выбора мультиплексора необходимо определиться с типом кабеля. Исходя из кодов участков, определённых в таблице 15, на них используется оптический кабель с оптическим волокном, работающий на длине волны 1550 нм и обладающий нулевой смещенной дисперсией (рекомендация G.653).

Далее необходимо определиться с типом оптического кабеля. Например, в качестве производителя кабеля можно выбрать оптический кабель ЗАО «Самарская кабельная компания». Тип кабеля – ОКЛК-01 (параметры указаны в таблице 16).

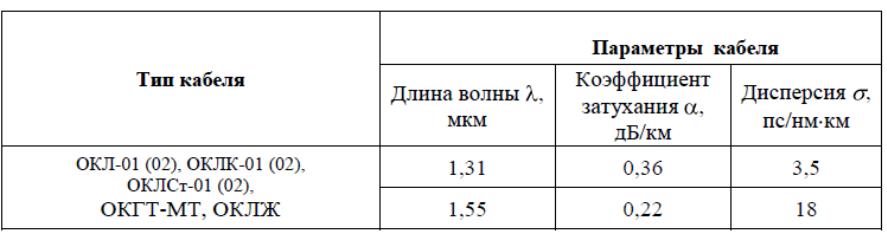

Таблица 16. Параметры оптических кабелей ЗАО «Самарская оптическая кабельная компания – СОКК».

В заключение должна быть получена итоговая таблица, подобная приведённой ниже.

Таблица 17. Итоговая таблица.

	А-Б	Б-Г	Б-Е	Г-З	Е-З	Е-И
Стандартный транспортный модуль, STM-N	STM-16	STM-16	STM-16	STM-16	STM-16	STM-16
Расстояния между узлами, км	80	68	65	100	76	55
Код применения оптической секции	L.16.3	L.16.3	L.16.3	L.16.3	L.16.3	L.16.3
Тип волокна (Рек. МСЭ-Т)	G.653	G.653	G.653	G.653	G.653	G.653
Тип мультиплексора	TN-16X Nortel	TN-16X Nortel	TN-16X Nortel	TN-16X Nortel	TN-16X Nortel	TN-16X Nortel
Тип оптического кабеля	ОКЛ-01(02)	ОКЛ-01(02)	ОКЛ-01(02)	ОКЛ-01(02)	ОКЛ-01(02)	ОКЛ-01(02)
