4. Выбор типа оптической секции
Классификация оптических стыков по коду применения и параметры оптических стыков, которые необходимо нормировать для ВОСП СЦИ определены в ОСТ45.104 и ОСТ45.178 (также Рек.G.957 МСЭ-Т, Рек. G.691 МСЭ-Т). Каждый код применения соответствует определённому типу платы оптического стыка. Классификация кодов приведена в таблице 9.
Обозначение кода применения состоит из обозначения типа применения, далее, через тире, обозначение уровня STM-N, отделённого точкой приводимого (или неприводимого) цифрового символа, обозначающего длину волны источника излучения и тип применяемого оптического кабеля. Таким образом, код применения имеет следующий вид:
«ТИП ПРИМЕНЕНИЯ – УРОВЕНЬ STM – ЦИФРОВОЙ СИМВОЛ».
Тип применения:
- В (I) – для внутриобъектовой связи (intra) (≤2 км);
- К (S) – для короткой межстанционной связи (short) (≈15 км);
- Д (L) – для длинной межстанционной связи (long) (≈40 км при длине волны источника 1310 нм, ≈80 км при длине волны источника 1550 нм);
- О (V) – для очень длинной межстанционной связи (very) (≈60 км при длине волны источника 1310 нм, ≈120 км при длине волны источника 1550 нм);
-С (U) – для сверхдлинной межстанционной связи (ultra) (≈160 км).
Уровень STM:
- N=1, 4, 16 и 64.
Отсутствие цифрового символа указывает номинальную длину волны источника излучения 1310 нм и тип кабеля с ОВ – SMF для внутриобъектовой связи.
Цифровой символ:
1 – номинальная длина волны источника излучения 1310 нм и тип кабеля с ОВ – SMF (стандартное ОВ – Рек. G.652 МСЭ-Т);
2 - номинальная длина волны источника излучения 1550 нм и тип кабеля с ОВ – SMF(стандартное ОВ – Рек. G.652 МСЭ-Т);
3 – номинальная длина волны источника излучения 1550 нм и тип кабеля с ОВ – DSSMF (со стандартным ОВ с нулевой смещенной дисперсией - Рек. G.653 МСЭ-Т);
4 - номинальная длина волны источника излучения 1550 нм и тип кабеля с ОВ – NZDSF (со стандартным ОВ с ненулевой смещенной дисперсией - Рек. G.655 МСЭ-Т).

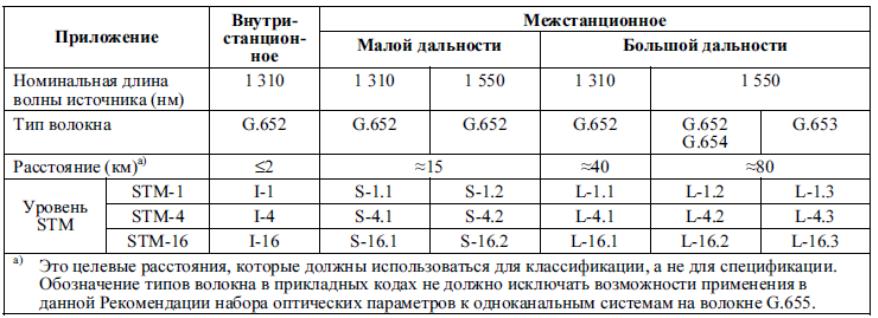

Таблица 10. Классификация оптических интерфейсов (Коды I, S, L) для STM-1, STM-4, STM-16 (Рек. G.957 МСЭ-Т).

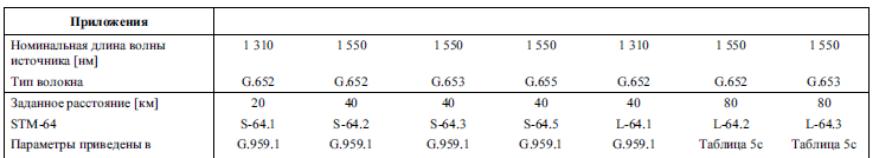

Таблица 11. Классификация оптических интерфейсов (Коды S, L) для STM-64 (Рек. G.691 МСЭ-Т).
Таблица 12. Классификация оптических интерфейсов (Коды V, U) (Рек. G.691 МСЭ-Т).
Использование |
Очень длинная секция |
Сверхдлинная секция |
|||
Параметр |
|||||
Номинальная длина волны источника, нм |
1310 |
1550 |
1550 |
1550 |
1550 |
Тип ОВ (Рек. МСЭ-Т) |
G.652 |
G.652 |
G.653 |
G.652 |
G.653 |
Протяженность, км |
60 |
120 |
120 |
160 |
160 |
STM-4 |
V-4.1 |
V-4.2 |
V-4.3 |
U-4.2 |
U-4.3 |
STM-16 |
~ |
V-16.2 |
V-16.3 |
U-16.2 |
U-16.3 |
STM-64 |
~ |
V-64.2 |
V-64.3 |
~ |
~ |
