4.3 Расчет нижнего пояса фермы
4.3.1 Расчет на прочность
По условиям изготовления, сечения и армирование всех элементов предварительно напряженного нижнего пояса должны быть одинаковыми.
Максимальное расчетное усилие в нижнем поясе согласно табл. 7 принимаем по элементу 5-7 N = 66,1 т.
Площадь сечения растянутой напрягаемой арматуры:
где:
- коэффициент, учитывающий условия
работы высокопрочной арматуры при
напряжениях выше условного предела
текучести [5].
Принимаем
5 канатов Ø15 класса К-7
.
Напрягаемая
арматура окаймлена хомутами, выполненными
в виде встречно поставленных П-образных
сеток. Продольная арматура сеток из
стали ВрI (6 Ø5 ВрI с
).

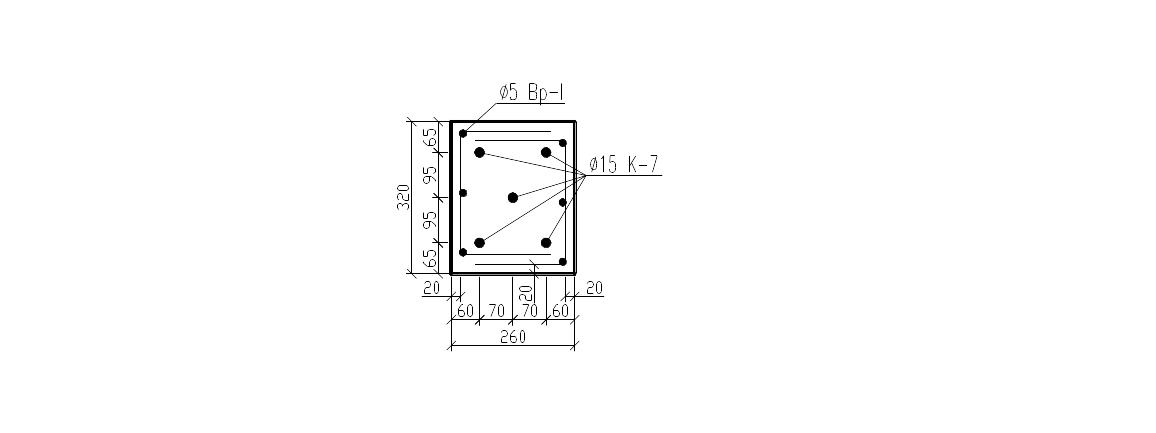

Рисунок 15 – Эскиз армирования нижнего пояса
Суммарный процент армирования:
где:
–
ширина сечения нижнего пояса, м;
- высота сечения
нижнего пояса, м.
Приведенная площадь поперечного сечения без учета ненапрягаемой арматуры:
где:
- отношение модулей упругости арматуры
и бетона.
4.3.2 Потери предварительного натяжения арматуры и усилия обжатия
Назначаем величину начального предварительного напряжения арматуры (без учета потерь):
Принимаем
.
При натяжении арматуры механическим способом на упоры стенда должны выполняться условия:
Первые потери:
1) От релаксации напряжений арматуры:
2) От разности температур напрягаемой арматуры и натяжных устройств:
где:
- разность температур напрягаемой
арматуры и натяжных устройств, С0.
3) От деформации анкеров:
где:
- смещение стержней в инвентарных
зажимах, м;
- расстояние между
наружными гранями упоров стенда, м.
4)
- трение арматуры при ее натяжении
отсутствует.
5)
- натяжение производится на упоры стенда.
6) От быстронатекающей ползучести бетона.
Предварительно
находим напряжение
с учетом первых пяти потерь:
Усилие обжатия:
Напряжение в бетоне на уровне центра тяжести напрягаемой арматуры:
Передаточная прочность бетона:
где: В=40 – класс бетона, МПа.
Принимаем
.
Первые потери:
Усилие обжатия с учетов всех первых потерь:
Вторые потери:
8)
От усадки бетона
9) От ползучести бетона.
Так
как потери от быстронатекающей ползучести
малы, то для определения
не производим перерасчет сжимающих
напряжений в бетоне от обжатия, оставляем
отношение
.
Вторые потери:
Полные потери:
Усилие обжатия с учетом полных потерь:
4.3.3 Расчет по образованию и раскрытию трещин
Для конструкций 3-й категории трещиностойкости расчет ведется на действие нагрузок при коэффициенте надежности по нагрузке γf = 1, что соответствует нормативным нагрузкам Nn = 56,14 т, Nnl = 53,37 т.
Расчетный разброс напряжений при механическом способе натяжения:
где:
- число стержней напрягаемой арматуры
в сечении нижнего пояса.
Принимаем
.
Коэффициент натяжения:
Усилие предварительного обжатия с учетом полных потерь:
Усилие, воспринимаемое сечением при образовании трещин:
где:
- коэффициент, учитывающий снижение
трещиностойкости вследствие жесткости
узлов фермы.
Условие трещиностойкости соблюдается, расчет по раскрытию трещин не требуется.
