3.5 Конструирование частей колонны

3.5.1 Конструирование подкрановой части

Конструктивные требования к внецентренно сжатым элементам отражены в пп. 5.16-5.19, 5.22-5.25 [4].

Принято:

-диаметр продольной арматуры 12 А-III;

-расстояние между осями стержней продольной арматуры должно приниматься в направлении, перпендикулярном плоскости изгиба, не более 400 мм, а в направлении плоскости изгиба не более 500 мм;

-диаметр хомутов в вязаных каркасах внецентренно сжатых элементов не менее 0,25d = 0,25*12 = 3 мм и не менее 5 мм - принято 6 А-III;

-расстояние между хомутами - не более 500 мм и не более 15*d = 15*12 = 180 мм. Принято 150 мм.

-конструкция вязаных хомутов во внецентренно сжатых элементах должна быть такой, чтобы продольные стержни (по крайней мере через один) располагались в местах перегиба хомутов, а эти перегибы – на расстоянии не более 400 мм по ширине грани элемента. При ширине грани не более 400 мм и числе продольных стержней у этой грани не более четырех допускается охват всех продольных стержней одним хомутом.

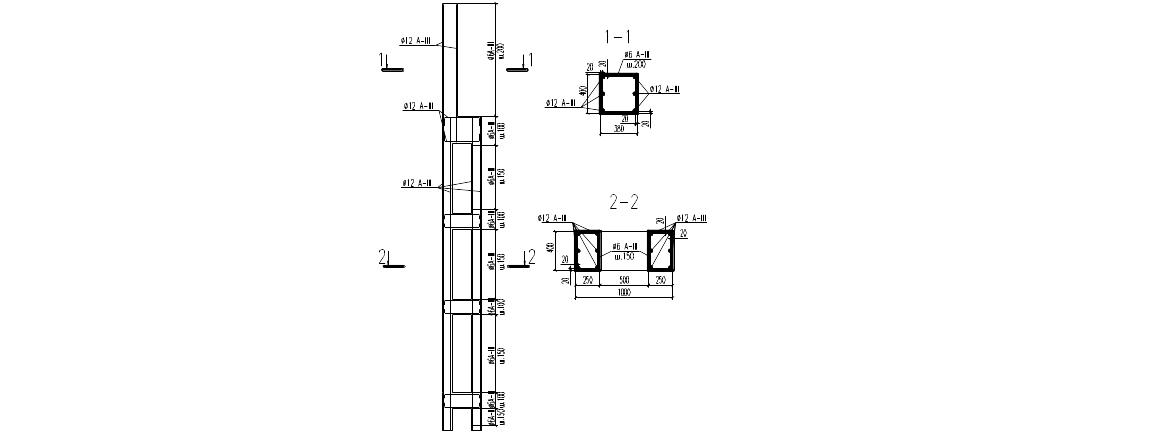

Рисунок 11 – Схема армирования колонны

3.5.2 Конструирование рядовой распорки

Рядовая распорка – изгибаемый момент. Конструирование распорки необходимо выполнять с учетом требования пп.5.16, 5.25,5.27 [4].

Продольная арматура распорок, если обе ветви колонны сжаты, принимается симметричной. Если по расчету одна из ветвей растянута, армирование принимается несимметричным.

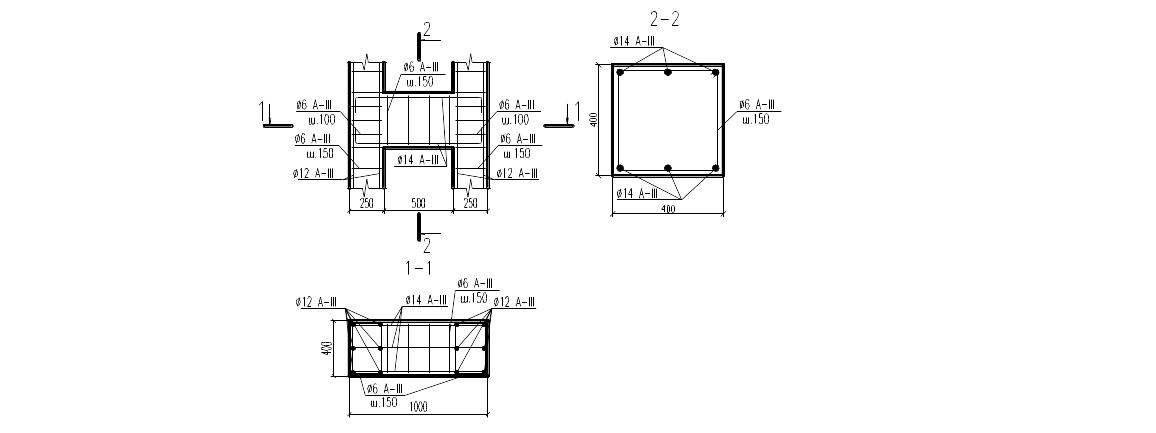

Рисунок 12 – Схема армирования рядовой распорки

3.5.2 Конструирование рядовой распорки

Конструирование верхней распорки необходимо производить с учетом требований пп. 5.16,5.25 [4].

Верхняя распорка армируется продольной рабочей арматурой, располагаемой по верхней и нижней граням распорки, горизонтальными и вертикальными хомутами и отгибами.

Шаг вертикальных хомутов должен быть не более 200 мм и не более расчетного шага – принят шаг 150 мм.

Рисунок 13 – Схема армирования верхней распорки

4. Расчет железобетонной стропильной сегментной фермы

4.1 Сбор нагрузок

4.1.1 Постоянная нагрузка

Узловая нагрузка G:

где: – длина панели, м.

4.1.2 Снеговая нагрузка

Узловая нагрузка V:

где: - коэффициент перехода от нагрузки на земле к нагрузке на покрытии [1].

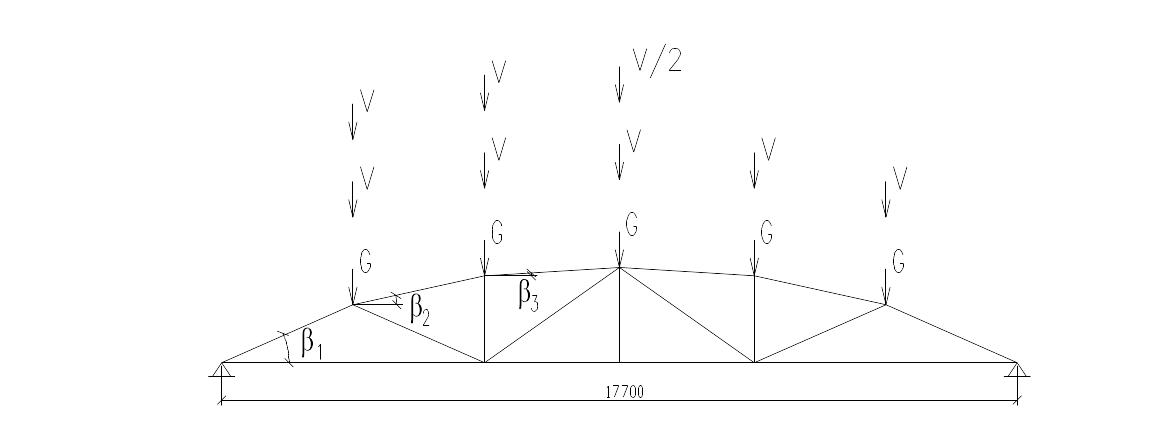

Рисунок 14 – Расчетная схема фермы

4.2 Статический расчет фермы

Статический расчет выполнен в программе «Ферма». Результаты расчета приведены в таблице 6. Расчетные усилия приведены в таблице 7.

Таблица 6 – Усилия в элементах фермы

Элемент	Длина	Пост.	Снег-1	Снег-2
4-6	3019	-58,2	-7,9	-5,1
6-8	3007	-56,6	-7,7	-4,9
8-10	3007	-56,6	-7,7	-2,9
10-12	3019	-58,2	-7,9	-3,0
1-3	2920	52,9	7,2	5,1
3-5	2930	52,9	7,2	5,1
5-7	3000	58,2	7,9	4,1
7-9	3000	58,2	7,9	4,1
9-11	2930	52,9	7,2	2,2
11-13	2920	52,9	7,2	2,2
1-4	3263	-59,1	-8,1	-5,7
4-5	3272	4,1	0,6	-0,2
5-8	3836	-2,2	-0,3	1,1
8-9	3836	-2,2	-0,3	-1,4
9-12	3272	4,1	0,6	0,8
12-13	3263	-59,1	-8,1	-2,5
5-6	2184	-0,4	-0,1	-0,6
9-10	2184	-0,4	-0,1	0,5
Опорные реакции
1		-26,4	-3,6	-2,6
13		-26,4	-3,6	-1,1

Таблица 7 –Усилия в стержнях фермы

Элементы		От постоянной нагрузки				От кратковременной снеговой нагрузки				От длительной снеговой нагрузки				От постоянной и кратковременной снеговой нагрузки				От постоянной и длительной снеговой нагрузки
		норма тивной		расчетной		норма тивной		расчет ной		норма тивной		расчетной		норма тивной		расчет ной		норма тивной		расчет ной
Верхний пояс	4–6 10-12				-58,2				-7,9				-5,1
													3,0
	1-4 12-13				-59,1				-8,1				-5,7				-67,2
													-2,5
	6-8 8-10				-56,6				-7,7				-4,9
													-2,9
Нижний пояс	1–3 11-13				52,9				7,2				5,1				60,1
													2,2
	3-5 9-11				52,9				7,2				5,1
													2,2
	5-7 7-9				58,2				7,9				4,1				66,1
Раскосы	4-5 9-12				4,1				0,6				-0,2
													0,8								4,9
	5-8 8-9				-2,2				-0,3				1,1
													-1,4								-3,6
Стой-ки	5-6 9-10				-0,4				-0,1				-0,6
													0,5

Верхний пояс:

Нижний пояс:

Решетка:

-Сжатие:

-Растяжение:

Используемые материалы:

- бетон тяжелый класса В40 c [4, табл.18], [4, табл.13], [4, табл.12];

- канаты класса К-7 Ø15 c [4, табл.29*], , [4, табл.20];

- стержневая арматура класса А-III диаметром 10-40 мм c [4, табл.29*], [4,табл.22*], [4,табл.22*];

- стержневая арматура класса А-III диаметром 6-8 мм c [4, табл.29*], [4,табл.22*], [4,табл.22*];
