5. Расчет внецентренно-нагруженного монолитного фундамента
Расчет выполняем на наиболее опасную комбинацию усилий в сечении 1-1: М=-10,16 т∙м, N=-78,95 т, Q=3,67 т. Нормативные значения усилий: Мn=-8,83 т∙м и Nn=-68,65 т, Qn=3,19 т. Дополнительно нужно учесть нагрузку от стеновых панелей с остеклением, передающуюся на фундамент через фундаментную балку и вес самой балки с эксцентриситетом е=0,68 м:
где: - толщина стеновых панелей, м;
- высота стеновых
панелей, передающих нагрузку на опорный
столик, м;
- плотность стеновых панелей, т/м3;
– вес остекленения, т/м2;
- высота остекленения,
м;
= 2,2 – вес фундаментной
балки, т.
Используемые материалы:
-
бетон тяжелый класса В12,5 с
[4, табл.13];
- стержневая арматура класса А-III диаметром 10-40 мм c [4, табл.29*], [4,табл.22*], [4,табл.22*];
5.1 Определение геометрических размеров фундамента
Ориентировочно площадь подошвы фундамента равна:
где:
- расчетное сопротивление грунта, т/м2;
– средний объемный
вес фундамента и грунта на его уступах,
т/м3;
- глубина заложения
фундамента, м.
Длина подошвы фундамента:
где:
- отношение ширины подошвы фундамента
к её длине.
Ширина подошвы фундамента:
Принимаем l = 3,6 м; b = 2,4 м.
Момент сопротивления подошвы фундамента в плоскости изгиба:
Краевые давления на грунт:
где: А = 8,64 – площадь подошвы фундамента, м2;
- высота фундамента,
м.

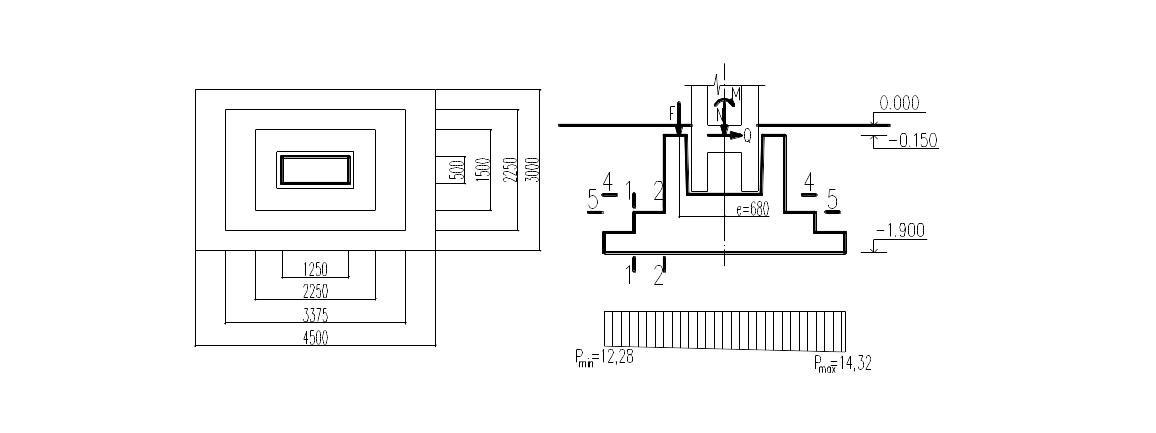

Рисунок 21 – Конструктивная схема фундамента
5.2 Расчет плитной части фундамента
Давление на грунт без учета собственного веса фундамента и грунта на его уступах:
Рабочая высота плиты фундамента:
где:
- ширина подколонника, м;
- длина подколонника,
м.
Принимаем
.
Площадь наиболее нагруженной грани пирамиды продавливания:
Сила продавливания:
Средний размер проверяемой грани пирамиды:
Условие прочности:
Условие выполняется.
Определяем требуемую площадь арматуры вдоль длинной стороны фундамента.
Давление под подошвой фундамента в сечении 1-1:
где:
– расстояние между сечениями 1-1, м.
Расчетный изгибающий момент в сечении 1-1:
где:
– рабочая высота сечения, м.
Требуемая площадь арматуры:
Давление под подошвой фундамента в сечении 2-2:
где:
– расстояние между сечениями 2-2, м.
Расчетный изгибающий момент в сечении 2-2:
где:
– рабочая высота сечения, м.
Требуемая площадь арматуры:
Принимаем
12 Ø10 A-III с
Процент армирования:
Определяем требуемую площадь арматуры вдоль короткой стороны фундамента.
Давление под подошвой фундамента в сечении 3-3:
Расчетный изгибающий момент в сечении 3-3:
Требуемая площадь арматуры:
Принимаем
конструктивно 18 Ø12 A-III с
Процент армирования:
