Практическое занятие №21,22

Тема: Построение графа процесса изготовления верхней мужской сорочки.

Цель: Научиться самостоятельно строить граф процесса

Пособия: технологическая последовательность обработки мужской сорочки (практическое занятие №20),плакаты алгоритмов.

Ход работы

1.Выполнение технологической последовательности обработки мужской сорочки в виде графа процесса.

2. Составление матрицы связей

Контрольные вопросы.

1.Для каких целей выполняется последовательность обработки в виде графа процесса?

2.Как обозначают неделимые операции в графе.

3.Для чего составляется матрица связей?

Методические указания.

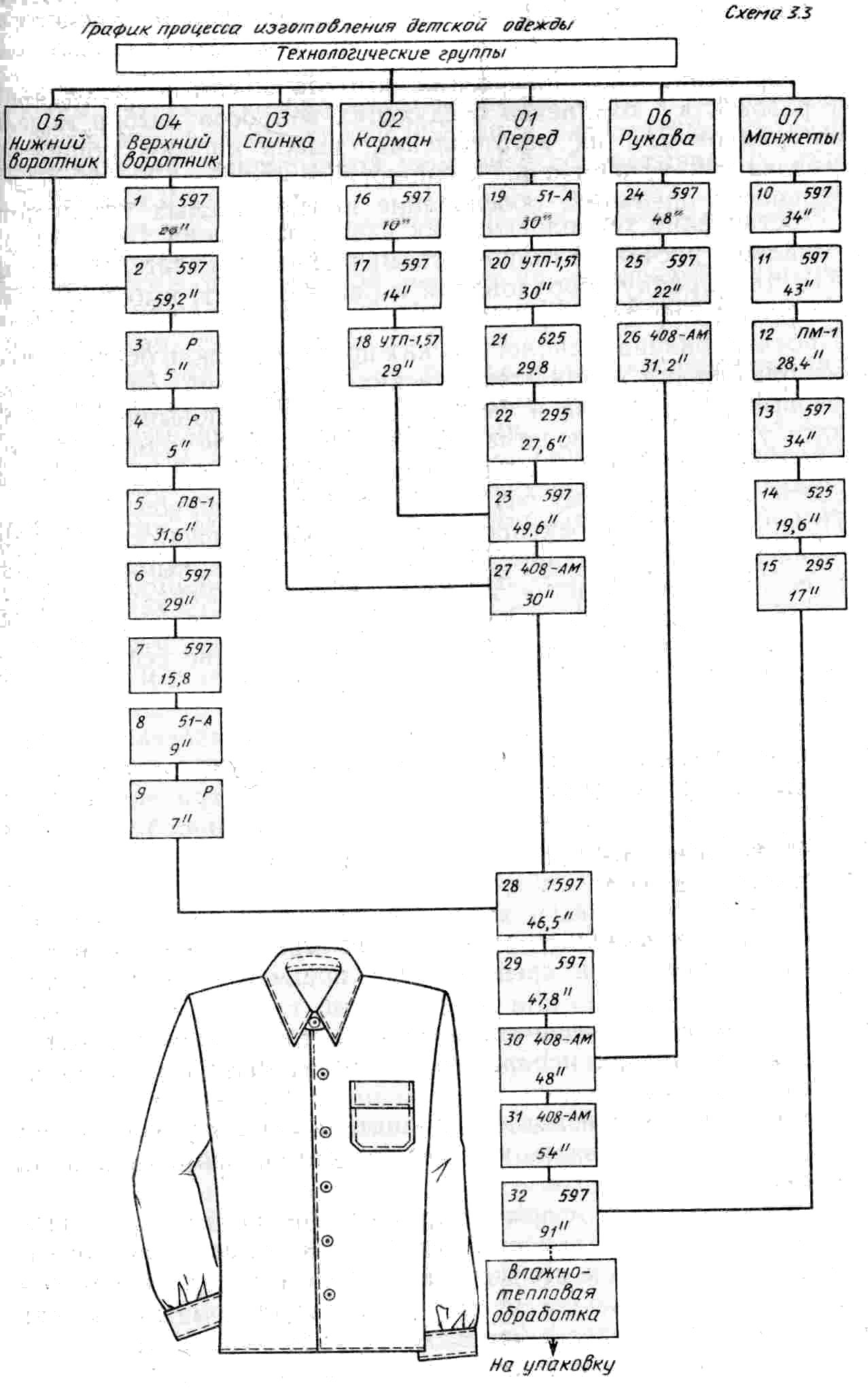

При построении графа процесса студент выделяет основную сборочную деталь изделия, к которой условно предполагается крепление остальных сборочных деталей. Основная сборочная деталь условно называется стволом дерева процесса, который характеризует монтаж и отделку изделия. Обработку отдельных сборочных деталей определяют ветви дерева.

Построение графа производится в строгой технологической последовательности. Каждую неделимую операцию студент изображает квадратиками произвольного размера, в которых указывает номер неделимой операции, класс оборудования и норму времени в секундах.

Не допускается пересечение связей. Операции одного уровня могут выполняться одновременно.

Количество квадратов и их номера должны соответствовать количеству технологически-неделимых операций в технологической последовательности обработки изделия.

В наименовании технологических групп обязательно должны быть все детали кроя, обозначенные в спецификации деталей кроя.
