3.4 Перевірка струмопровідних частин і апаратів на дію струмів короткого замикання на стороні 10 і 0,4кВ.

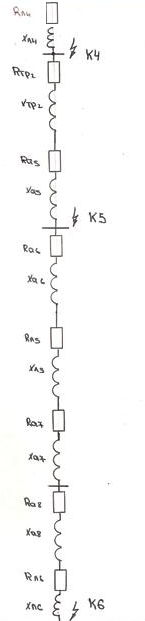

Рис.3.3.

3.4.1 Вибираємо кабель залежно від місця укладання

Uн≥Uроб

Ідоп ≥ Ір.мах

Вибраний кабель перевіряють тільки на термічну стійкість за умовою:

Smin = І∞ * √tgφ/C

І∞ = Ікк1^{(3 ) = 1.2 кА}

tф – це фективний час струму короткого замикання, який складає:

tф = tк.з. = tвим. + tспрац. = 0,12 + 0,1 = 0,22

С – це коефіцієнт пов'язаний з величиною максимальної температури нагрівання для матеріалу провідника.

Smin = 1.2√0,32 / 90 = 0.0075

ААШВ 3х25 І =65 А

3.4.2. Вибір і перевірка вимикача навантаження ВНПР 10-630. Вимикачі вибираємо залежно від місця установки:

Uн≥Uроб

де Uн = 10 кВ, Uроб = 10 кВ

Перевіряємо на термічну стійкість

Іt.≥І∞√ tф / t

І∞= 0.32 с

t = 2c

Іt = 10 кА – термічна стійкість за часом

10 кА ≥ 1.2 * √0.32/ 2 = 0/34 кА

Перевіряємо на динамічну стійкість

Імах = Ім * √2 = 340 * 1.41 = 479.4 А

Приймаємо до установки вимикач

ВНПР – 10 – 630 – 21У3

3.4.3. Вибір високовольтних запобіжників.

Запобіжники як захистний пристрій від струмів короткого замикання широко застосовують у мережах високої та низької напруги. Запобіжники встановлені на високій стороні служать для захисту трансформаторів струму тільки від струмів короткого замикання, а не від перенавантажень. Плавкі запобіжники вибирають за місцем встановлення, величиною робочої напруги та струмом за умовою:

Uн≥ Uр

Іпв ≥ 2:3/Iн

Iн = 46.2 А

Uн = 10 кВ

Іпв = 50 А

ПКТ 102-10-50-12.5 У3

3.4.4. Перевірка електрообладнання на стороні 0.4 кВ

Вибір трансформаторів струму.

Трансформатори струму вибирають залежно від місця установки, за напругою, струмом і класом точності.

Uн≥ Uр

Ідоп ≥ Ір.мах

600 ≥ 506

Знаходимо максимальний робочий струм на 0.4 кВ

І роб.мах = Кперев * Σмах.тр/√3 * Uном = 1.4 * 400/ 1.73 * 0.4 = 809 А

Вибираємо трансформатор струму ТК 20-0.5 – 1000/5 – перевіряють на термічну стійкість за умовою:

І1н * Кт ≥ І∞ √ tф

1000 * 50 ≥ 10 000 *√0.32

50 000 ≥ 5656

Умова виконується.

Перевіряємо трансформатор на динамічну стійкість:

√2 * І номтр * Кз ≥iy

1.41 * 1000 * 50 ≥ 19 600

70 500 > 19 600

Умова виконується автоматичний вимикач вчасно спрацює в разі виникання к.з.

3.5 Розрахунок штучного заземлення.

3.5.1 Визначення опору одного стержня

Rел = 0.366 * p * Kc/ l * (lg 2l/d + ½ lg 4hep + l/ 4hep- l)=

= 0.366 *0.8*10⁸ * 1.5/ 300 * lg 2*300/1.2 + ½ lg 4*220+300/4*220 – 300)=

= 48.60 Ом

3.5.2. Визначаємо орієнтовну к-сть заземлювачів.

n = Rел/Rз = 48.60/4 = 12.15

Приймаємо n=12 шт.

Відстань між стержнями приймаємо:

a = 2 * l = 2 * 300 = 600 см = 6 м

Визначаємо відношення a/l

a/l = 6/3 = 2

3.5.3. Визначаємо коефіцієнт екранування:

nв= 0.75

nг= 0.75

3.5.4. Визначаємо сумарний опір вертикальних заземлювачів:

Rв = Rел/n* nв= 48.6/12 * 0.75 = 5,4 Ом

3.5.5. Визначаємо опір горизонтальної з’єднувальної полоси довжиною:

l2= n*a =12*6= 72м

3.5.6. Визначаємо опір горизонтальних заземлювачів на глибині 0.7 м

R2= 0.366 * p * Kc/l2 * lg * l2² /d*h=

= 0.366*0.8*10⁴ * 2/7200 * lg 7200² /1.2 * 70 = 6.59 оМ

3.5.7. Визначаємо еквівалентний опір заземлюючого пристрою:

Rзп = Rв * R2/ Rв + R2 = 5.4*8.7/5.4+8.7 = 3.33 оМ

3.33 4 оМ

Умова виконується, тому дане заземлення підходить для встановлення, згідно ПУЕ.

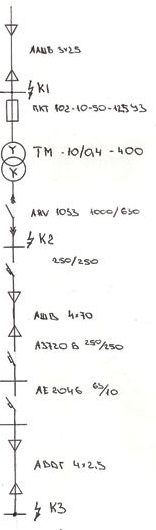

Рис.3.5.
