11. Розрахунки до плану виробництва гребінної стрічки та рівниці

11.1 Розрахунок кількості агрегатів АРТ – 120Ш

Приймаємо 1 агрегат

11.2 Розрахунок кількості чесальних машин

1. Приймаємо машини марки CS – 412 фірми «Вефама».

2. Розраховуємо окружну швидкість 1-го (по ходу продукта) головного барабану за формулою: (м/хв)

де - діаметр 1-го головного барабану чесальної машини (технічна характеристика), м

- частота обертання 1-го головного барабану, хв

м/хв.

3. Визначаємо швидкість випускної стрічки: м/хв.

де - робоча ширина чесальної машини, м

- волокнисте завантаження головного барабану, г/м

м/хв.

4. Теоретична продуктивність одного випуску чесальної машини

кг/год

де - лінійна щільність чесальної стрічки, кТекс

- швидкість випуску стрічки, м/хв.

кг/год

5. Визначаємо норму продуктивності одного випуску (машини): кг/год

де =0,8 (норми ГПІ, ст..51)

кг/год

6. Число випусків (машин в роботі):

де - випуск чесальної стрічки, кг/год

7. Число випусків (машин в заправці):

де (норми ГПІ, ст.51 )

Приймаємо , тоді

м/хв

де - стара швидкість випуску, м/хв.

- прийняте число машин в заправці

м/хв.

кг/год

кг/год

Приймаємо 12 машин

11.3 Розрахунок стрічкових машин 1-го переходу

1. Приймаємо машини марки ЛБШ – 1Т

2. Орієнована кількість складань:

Приймаємо С=7

3. Загрузка машини фактична

Приймаємо =26 (Ліненков, с.70)

4. Загальна витяжка

5. Швидкість подачі

6. Швидкість випуску

м/хв.

м/хв.

7. Теоретична продуктивність 1-го випуску машини

кг/год

кг/год

8. Нормована продуктивність 1-го випуску

кг/год

кг/год

9. Кількість машин в роботі

Де - випуск чесальної стрічки, кг/год

10. Кількість машин в заправці

Де (Норми ГПІ, ст. 51)

Приймаємо 3 машини

11.4 Розрахунок стрічкових машин 2 переходу

1. Приймаємо машини марки ЛБШ – 1Т

2. Фактична загрузка

кТекс

3. Кількість складань

Де - кількість випусків на машині

4. Витяжка

За попередніми розрахунками приймаємо тоді:

м/хв.

м/хв.

5. Кількість випусків(машин) в роботі

6. Теоретична продуктивність 1-го випуску

7. Нормована продуктивність 1-го випуску

Приймаємо 3 машини

11.5 Розрахунок стрічкових машин 3-го переходу

1. Приймаємо машини марки ЛБШ – 2К

2. Загрузка машини

ктекс

3. Кількість складань

4. Фактична загрузка

кТекс

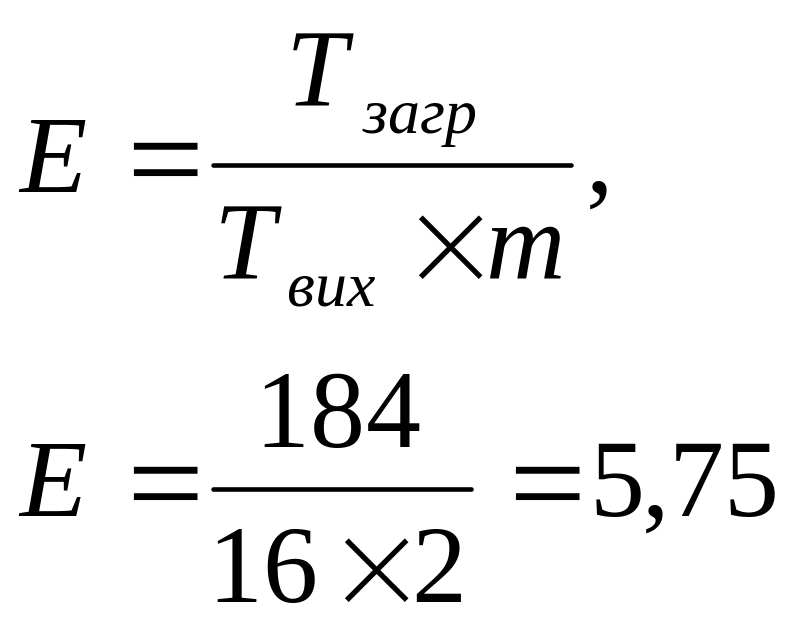

5. Загальна витяжка

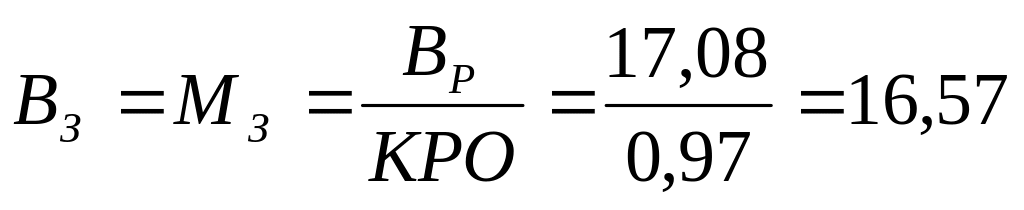

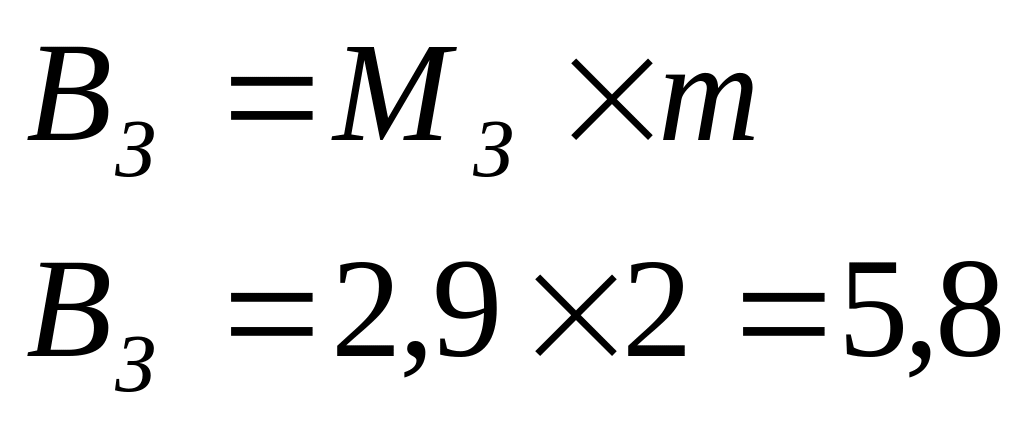

6. Кількість випусків в заправці

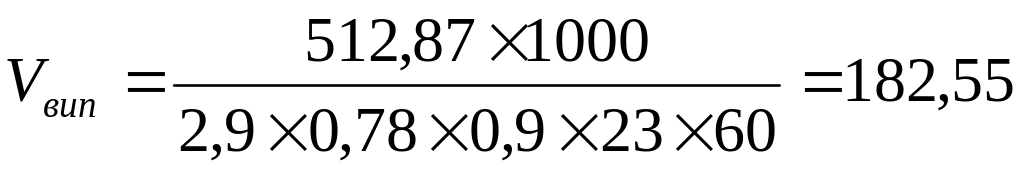

7. Швидкість випуску

8. Кількість випусків в роботі

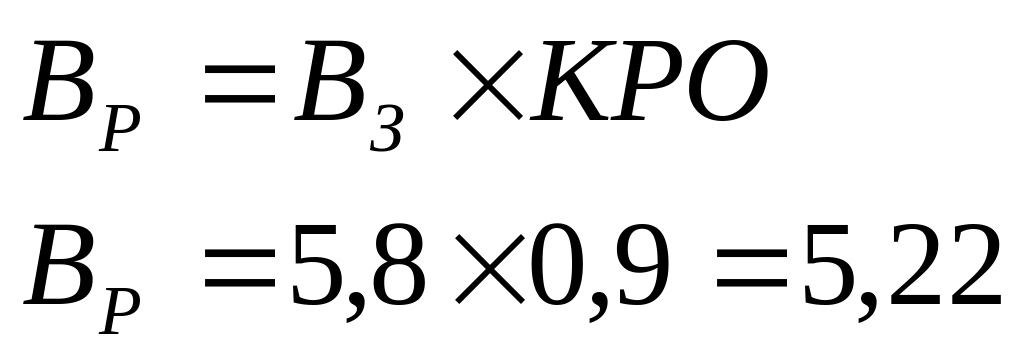

9. Кількість машин в роботі

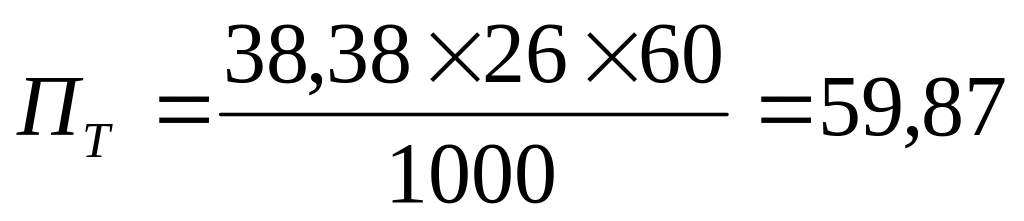

10. Теоретична продуктивність 1-ї машини

На машину кг/год

11. Нормована продуктивність

На машину кг/год

Приймаємо 3 машини

11.6 Розрахунок гребнечесальних машин 1-го переходу

1. Приймаємо машини фірми «Текстіма» 1605

2. За даними ЦНИИВовни кг/год, тоді:

кг/год

кг/год

Де - довжина лінійної заправки мм

- кількість робочих циклів за 1 хв

циклів/хв.

- лінійна щільність входячої стрічки, текс

- кількість складань,

- коефіцієнт виходу чисто вовняної гребінної стрічки з чесальної стрічки, (табл.)

циклів/хв.

3. Нормована продуктивність 1-го випуску

кг/год

4. Кількість випусків (машин) в роботі

5. Кількість випусків (машин) в заправці

6. Число гребнечісальних машин повинно бути кратним числу стрічкових машин, але на 1,2 та 3 переходах нами було прийнято по 3 машини. Тому число гребнечісальних машин повинно бути кратним 3.

Тому приймаємо і в цьому разц коректуємо:

циклів/хв.

Де - старе число

- старе число

- прийняте число

7. циклів/хв.

8. Кількість машин в роботі

9. Теоретична продуктивність

10. Нормована продуктивність

кг/год

Приймаємо 18 машин

11.7 Розрахунок стрічкових машин 4 преходу(перед АКДС) на 1 переході ділянки заключної обробки гребінної стрічки.

1. Приймаємо машини марки ЛБШ – 220 – 1Т

2. Приймаємо Тс(вх)=24 ктекс, С=8,тоді Тзагр=Тс С=24 8=192 ктекс Твих=24 ктекс

3. Загальна витяжка Е=Тзагр/Твих=192/24=8

4. Приймаємо Мз за попередніми розрахунками, тоді Vвип.=(Qгр )з 1000/Мз КПВ КРО Твих 60 м/хв. Де (Qгр )з – виробітка топсу, кг/год Vвип.=426,037 1000/2,9 0,78 0,9 24 60=145,33 м/хв.

5. Число випусків (машин) в роботі Вр=Мр=Мз КРО Вр=Мр=2,9 0,9=2,61

6. Теоретична продуктивність Пт= Vвип. Тл 60/1000 кг/год де Vвип. – швидкість випуску м/хв. Тс – лінійна щільність стрічки, ктекс

Пт=145,33 24 60/1000=209,28 кг/год

7. Нормована продуктивність Пн=Пт КПВ кг/год Пн=209,28 0,78=163,24 кг/год Приймаємо 3 машини

11.8 Розрахунок стрічкових машин 4 переходу на 2 ділянці (переході) заключної обробки гребінної стрічки

1. Приймаємо машини марки ЛБШ – 220 – 1К

2. За рекомендаціями ЦНИИВовни приймаємо: С=8, Тзагр=Твх С=24 8=192 ктекс

3. Загальна витяжка Е=Тзагр/Твих=192/4=8

4. За попередніми розрахунками Мз=2,9 тоді Vвип.=Qвих 1000/Мз КПВ КРО Твих. 60 м/хв. Vвип.=426,037 1000/2,9 0,78 0,9 24 60=145,33 м/хв.

5. Число випусків (машин) в роботі Вр=Мр=Мз КРО Вр=Мр=2,9 0,9=2,61

6. Теоретична продуктивність Пт= Vвип. Тл 60/1000 кг/год Пт=145,33 24 60/1000=209,28 кг/год

7. Нормована продуктивність Пн=Пт КПВ кг/год Пн=209,28 0,78=163,24 кг/год Приймаємо 3 машини

11.9 Розрахунок красильних апаратів

1. Приймаємо машини марки АКДС – 601

2. Норма продуктивності апарата зазміну (8 годин) Н=Qзагр (tзм tб)/tм tа кг/год де Qзагр – маса вовняної стрічки , Qзагр=375 кг tзм – період зміни, хв. tзм =480 хв tб – період простоїв на загрузку та вигризку стрічки за 1 повний цикл роботи апарата, tб=15 хв tм – машинний час процеса фарбування, в залежності від режиму фарбування tм=150 хв (Липенков, ст.66) tа – період простоїв, не залежить від виробітки н/ф за зміну, tа=10хв Н=375 (480-15)/(150+10)=1089,8 кг/зм=136,2 кг/год

3. Число машин в роботі Мр=( Qгр )пр/Н Мр=442,816/136,2=3,25

4. Число машин в заправці Мз=Мр/КРО=3,25/0,95=3,42 Приймаємо 4 машини

11.10 Розрахунок моєчно – гладильно – сушильних агрегатів

1. Приймаємо машини марки ЛТС – 40 – Ш

2. Розраховуємо продуктивність агрегату Пт=V 60 С Т/1000 кг/год де V – швидкість проходження стрічки через машину, м/хв. С – число складань Т – лінійна щільність стрічки, ктекс Пт=6 60 40 24/1000=345,6 кг/год

3. Нормована продуктивність Пн=Пт КПВ кг/год Пн=345,6 0,6=207,4 кг/год де КПВ=0,6 за опитом Чернігівського КСК

4. Число випусків (машин) в роботі Вр=Мр= Qвих/Пн= (Qв. гр. )пр/Пн ВР=Мр=442,816/207,4=2,14

5. Число випусків (машин) в заправці Мз=Мр/КРО КРО=0,94 за опитом Чернігівського КСК Мз=2,14/0,94=2,28 Приймаємо 3 агрегата

11.11 Розрахунок стрічкових машин в промисловому цеху (після агрегата)

1. Приймаємо машини марки ЛБШ – 220 – 1Т

2. Загрузка машини Твх=Твих=24 кТекс , С=8, тоді Тзагр=Твх С=24 8=192 ктекс

3. Загальна витяжка Е=Тзагр/Твих, Е=192/24=8

4. Приймаємо Мз=2,9 та визначаємо необхідну швидкість випуску із машини Vвип.=Qвих 1000/Мз КПВ КРО Твих 60 м/хв. Vвип.=442,816 1000/2,9 0,78 0,9 24 60=151,05 м/хв.

5. Число машин в роботі Мр=Вр=Мз КРО Мр=Вр=2,9 0,9=2,61

6. Теоретична продуктивність Пт= Vвип. Твих 60/1000 кг/год Пт=151,05 24 60/1000=217,5 кг/год

7. Нормована продуктивність Пн=Пт КПВ кг/год Пн=217,5 0,78=169,65 кг/год Приймаємо 3 машини
