Календарный план

Календарный план предназначен для определения последовательности работ, а также общего срока строительства. Эти сроки устанавливаются в результате учета состава и количества основных ресурсов, трудовых и материально-технических с учетом района строительства. На основе календарного плана ведут контроль за ходом работ и координируют работу исполнителей.

Для разработки календарного плана необходимо знать и меть нормативные сроки строительства, технологические карты на определенные виды работ, рабочие чертежи и данные об организации работ.

Разработка календарного плана содержит в себе следующие разделы:

1. Перечень основных СМР

2. Ведомость подсчета объемов работ

3. Выбор методов производства работ и ведущих работ

4. Расчет нормативной и принятой трудоемкости

5. Определение состава бригад и звеньев

6. Определение технической последовательности производства работ, сменности и продолжительности

7. Графическое совмещение отдельных видов работ с одновременной корректировкой числа исполнителей и сменности.

8. Сопоставление расчетной продолжительности строительства с нормативной.

Календарный план производства работ состоит из двух частей: левой расчетной и правой графической. Разработку календарных планов начинают с левой части. Прежде чем заполнить расчетную часть календарного плана необходимо произвести подсеет объемов работ и рассчитать трудоемкость производства работ.

График потока рабочих

На основе календарного плана- графика, на котором показано цифрами над каждой работой число рабочих, занятых на ее выполнение, строят непосредственно под календарным планом сводный график движения рабочих и в его составе - графики движения рабочих по профессиям, а точнее, графики движения специализированных и комплексных бригад и звеньев рабочих.

Графики движения рабочих строят путем суммирования числа работающих в каждый рабочий день на всех работах. При этом на графике неизбежно будут возникать перепады и пики, то есть резкие колебания числа рабочих. Необходимо добиваться такого положения, при котором эти колебания будут минимальными. А для этого необходимо первоначально составленный календарный план работ уточнить и улучшить.

С позиций равномерности использования трудовых ресурсов календарный план работ оценивают по коэффициенту неравномерности движения рабочих.

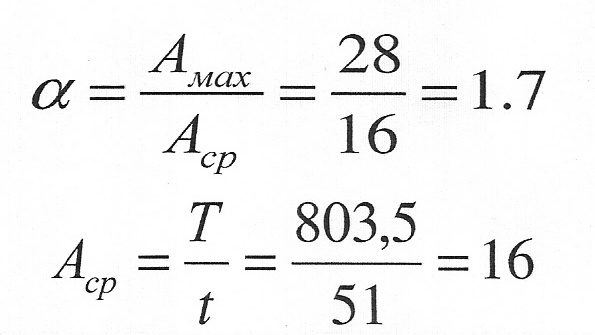

Коэффициенту неравномерности движения рабочих определяется по формуле:

,где Амах- максимальное количество рабочих (по графику)

Аср- среднее число рабочих.

Т - общие трудозатраты выполнения работ.

t - продолжительность строительства в днях

График работы машин и механизмов.

Для бесперебойного обеспечения строительства машинами и механизмами составляется график. Составляют его на основе календарного плана. График отражает: основные машины занятые на производстве работ, количество, марка и количество машина смен. Векторы на графике работы машин и механизмов соответствуют векторам календарного плана. На векторах указывается количество машин в день, неделю, месяц.

График завоза и расхода материалов.

Для выполнения работ в соответствии с календарным планом необходимо организовать производственно - технологическую комплектацию объекта материально - техническими ресурсами. С этой целью составляют график поступления на объект строительных материалов, организовывают складское хозяйство, создают запасы материалов. Количество завоза в день определяется путем деления потребного количества на число дней завоза этих ресурсов. Количество завоза в день легковесных материалов- определяют после расчета потребности внутрипостроечного транспорта.

Исходя из количества машин-смен для доставки на строительную площадку соответствующих грузов принимают решения о сменности работы автотранспорта, определяют количество дней завоза, а затем- завоза в день, при этом необходимо учитывать запас строительных материалов на объекте; он складывается из текущего, подготовительного и страхового запасов. Общий запас должен обеспечивать бесперебойную работу на строительстве. Ориентировочно запас основных материалов принимают: местных 3-5 дней, привозных 8-15 дней.

ТЭП календарного плана

5.3. Стройгенплан.

Расчет стройгенплана.

Основной целью разработки стройгенплана является рациональное размещение основных монтажных механизмов, временных зданий, сооружений и установок.

Порядок разработки стройгенплана:

1. Наносим конструкцию строящегося здания.

2. Размещаем основные грузоподъемные и монтажные механизмы, пути их перемещения, а также площадки их монтажа и демонтажа.

3. Наносим зоны действия крана и опасные зоны.

4. Размещаем склады стройматериалов и деталей.

5. Наносим временные и постоянные дороги, инженер коммуникации.

6. Размешаем временные хозяйственные, бытовые и производственные помещения.

Санитарно-бытовые помещения.

1. Количество временных помещений назначаем минимальное, максимально используя существующие постройки, подлежащие сносу.

2. Бытовые помещения устраиваем с наветренной стороны по отношению к установкам выдающих пыль и газ на расстоянии не менее 50м

3. Бытовые помещения устанавливаем вне опасных зон действия монтажного крана и на расстоянии не более 20м от рабочего места.

4. Размещение бытовых помещений производят в близи входа на строй площадку.

5. Помещения для обогрева размещают на расстоянии 150м. Туалет не далее 800м.

Графическое оформление стройгенплана.

Стройгенплан выполняется на формате А1 или А2 в зависимости от габаритов здания и размеров стройплощадки он выполняется в масштабе 1:1200,1:1000, 1:500

1. Устанавливаем масштаб

2. Наносим на лист выкипировку из генплана

3. Определяем места установки и пути движения монтажных кранов.

4. Показываем монтажную и опасную зону. Если строительство обеспечивается башенным краном то его пути располагаются в вдоль здания таким образом чтобы расстояние было от крайнего рельса до здания не менее 1.5м. При самоходном кране расстояние от стены здания до выступающей части крана должно быть не менее 1м.

5. Затем на стройгенплан располагают склады, их размещение должно обеспечивать: Кратчайшие пути перемещения материалов при минимальном количестве перегрузок. Крытые склады располагают у границы зоны действия крана, а открытые внутри этой зоны.

Материалы требующиеся в большом количестве располагают равномерно по всему фронту работ параллельно пути движения крана, при этом площадь склада должна соответствовать сумме принятых площадей при расчете. Прием раствора и бетона производится в зоне действия крана.

6. При проектирование дорог, должно выдерживаться следующие расстояние, между дорогой и складской площадкой 0.5-1м, между дорогой и путями 6.5-12.5м, между дорогой и забором не менее 1.5м. Ширина временных дорог при односторонним движении 3м, и предусматривается площадка разворота, при двухстороннем движении 6м. Радиус закругления дорог принимается в зависимости от вида транспортных средств и габаритов перевозимых грузов в пределах 12-30м.

Расчет временных зданий.

Определение площадей временных зданий и сооружений производится по максимальной численности работающих на стройплощадке и по нормативной площади на 1 человека пользующегося данным помещением. Численность работающих определяют по формуле:

K - коэффициент учитывающий отпуска, болезни принимается равная 1.5-1.6

N раб - Численность работающих.

N слж - Численность служащих.

N итр - Численность инженерно-технического персонала.

N моп- Численность младшего обслуживающего персонала.

Численность ИТР служащих и МОП определяется по таблице

Вид строительства	Рабочие	ИТР	Служащие	МОП и охрана
Промышленное
Транспортное
Сельско-хоз-ные
Жилищно-гражд.

По календарному плану максимальное количество рабочих 16, тогда численность работающих N_pa6 составит:
