4.6. Стены перегородки.

Стенами называются элементы здания, служащие для отделения от внешнего пространства (наружные) или одного помещения от другого.

Несущие стены воспринимают нагрузку от собственного веса и других конструкций и передают ее на фундамент.

Навесные стены опираются на каркас.

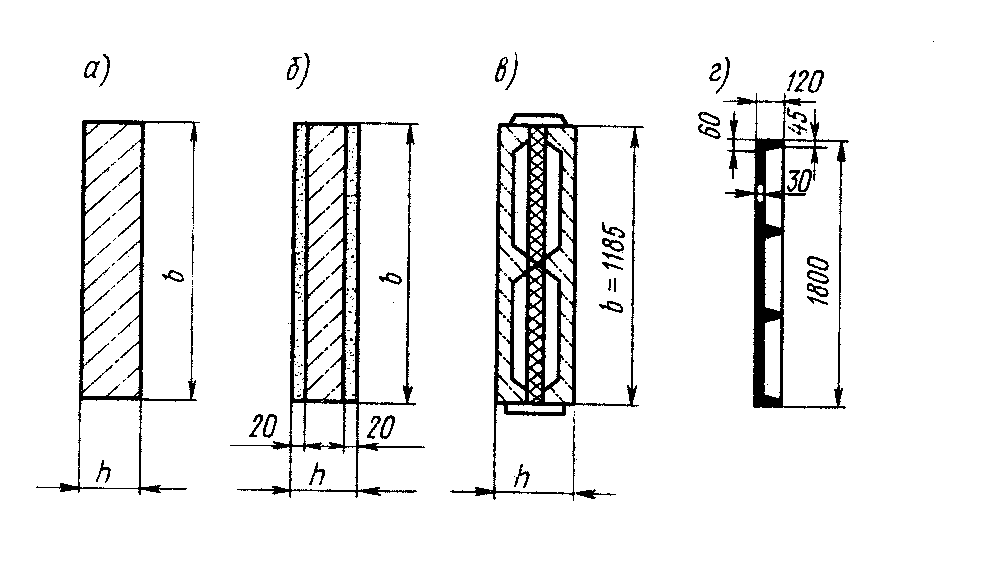

Рис. 4.19 Стеновые панели для промышленных зданий.

и безбалочная.

Перекрытия состоят из ригелей и плит перекрытия.

Стены выполняют цельными на всю длину пролета.

Для небольших пролетов (6000,8000,12000 и 18000 мм) в качестве несущей конструкции можно использовать железобетонные стропильные балки.

К стенам предъявляют следующие требования: они должны иметь достаточную прочность и устойчивость; обладать высокой тепло- и звукоизоляцией; быть огнестойкими, долговечными и экономичными. В промышленных зданиях звукоизоляция стен требуется сравнительно редко. Кроме того, нужно стремится, чтобы стены были легкими, а методы их возведения – максимально индустриальными.

По видам материала – деревянные и каменные (из кирпича, легкобетона, шлакобетона, бетона) из крупных блоков и панелей.

Конструктивные элементы стен. К ним относятся:

1)цоколь

2)поле стены

3)карниз, парапет, пилястры, контрфорст, перемычки и др.

Каменные стены по своей конструкции подразделяют на стены из каменной кладки, монолитные и из сборных крупноразмерных конструкций (блоков, панелей, объемных элементов).

При возведении сплошных кирпичных стен применяют две системы кладки: двухрядную и многорядную. Толщина стен в зависимости от теплотехнических и прочностных требований принимают кратной половине кирпича 1,5 – 320; 2 – 540; 2,5 – 640мм и т.д.

Крупноблочные и крупнопонельные стены промышленных зданий в основном применяются в каркасных зданиях.

По признакам по высоте стены бывают: -рядовые, -простеночные, -перемычечные, -парапетные, -карнизные, -цокольные.

По расположению в плане: -рядовые, -угловые.

По теплотехническим свойствам: утепленные и не утепленные

По материалу на железобетонные, металлические и асбестоцементные.

Из легких бетонов изготавливают панели толщиной 200, 240, 300 и 400 мм. 300и 400 мм самонесущая стена с отдельными оконными проемами шириной 3000 и 4500 мм.

Для изготовления панелей из легких бетонов применяют керамзито-, шлако-, перлитобетон.

Перегородки. Перегородки выполняют из деревянных, гипсолитовых и железобетонных плит, стеклоблоков и стекло профилита и т.Д.

Перегородки из легких бетонов устраивают сборные и монолитные сборки из панелей 495/2050 и 420/2050.

Перегородка из мелкоразмерных элементов изготавливают из гипсобетонных и гипсошлаковых плит кирпича, шлакобетонных и керамических камней. Их применяют наряду с крупнопонельными перегородками в промышленных зданиях.

4.7. Перекрытия и полы.

Перекрытиями называется конструктивные элементы, разделяющие внутреннее пространство здания на этажи и служащей для восприятия нагрузки от собственных масс, людей, оборудования и передачи ее на стены или опоры.

Кроме того, перекрытия связывают между собой отдельные стены и опоры повышают их устойчивость и пространственную плоскость всего здания.

Перекрытия бывают межэтажные, верхние (чердачные) и нижние надподвальные.

По роду материалов железобетонные, с металлическими балками и т.д.

По способу устройства сборными, монолитными и сборно-монолитными.

Сборная бывает балочная

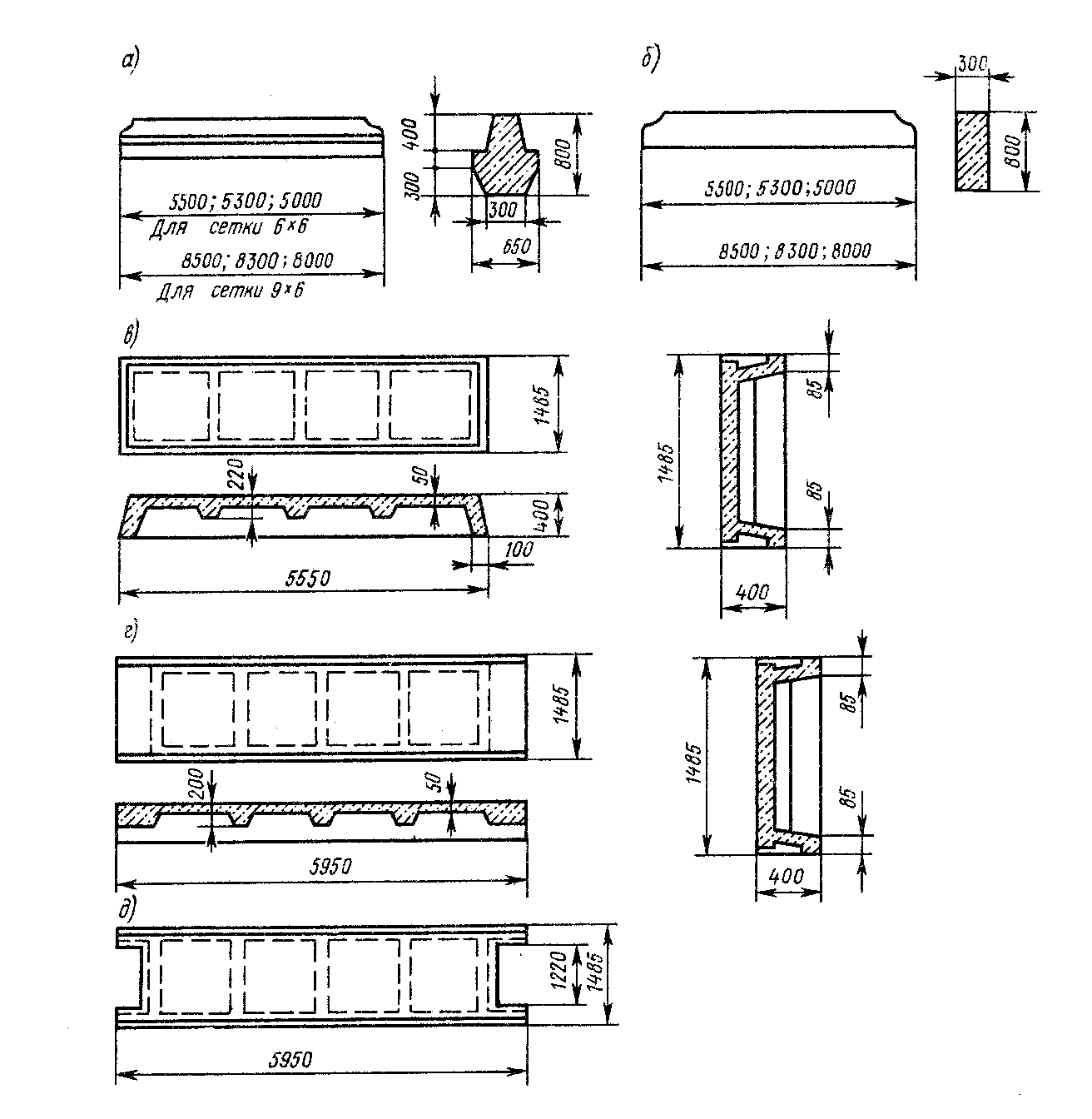

Рис. 4.20. Конструкции ребристых перекрытий.

Ригель – это балка на которую укладываются плиты перекрытия. Плиты бывают ребристые и пустотелые.

Панели перекрытий изготавливают ребристыми и пустотелыми.

Монолитные железобетонные перекрытия могут быть ребристыми и безбалочные толщиной 60 … 100 мм при пролетах 1.5 … 3 м.

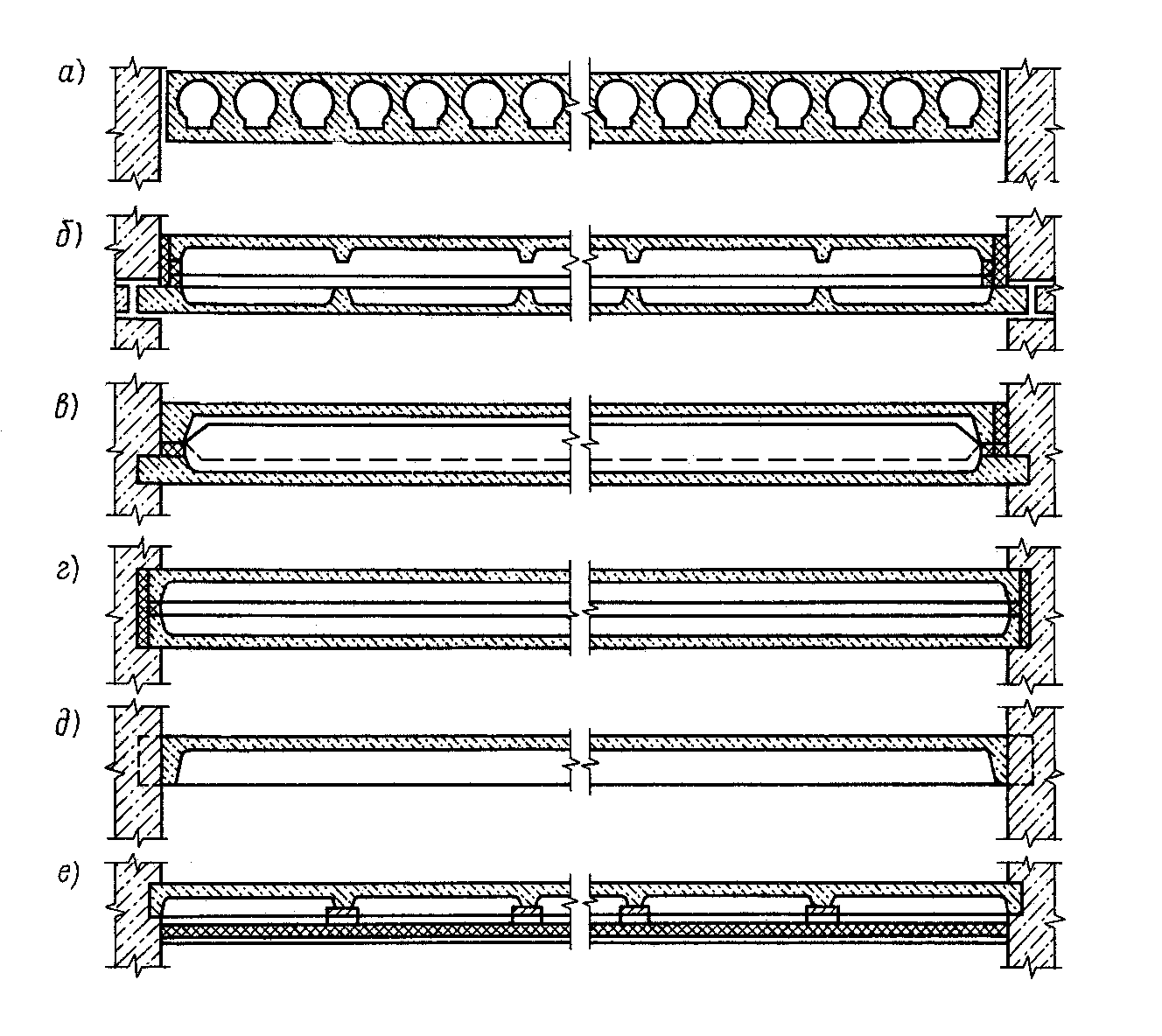

Рис. 4. 21. Плиты перекрытий.

Полы состоят из основания и покрытия.

В одноэтажных производственных зданиях полы обычно настилают по грунту, в многоэтажных - на перекрытия.

В состав конструкций пола на грунте входят: основания, и покрытие.

Полы из плит: бетонные с мозаичным покрытием, брусчатка, клипкерные, деревянные, торцевые, собранные из линолеума и т.д.

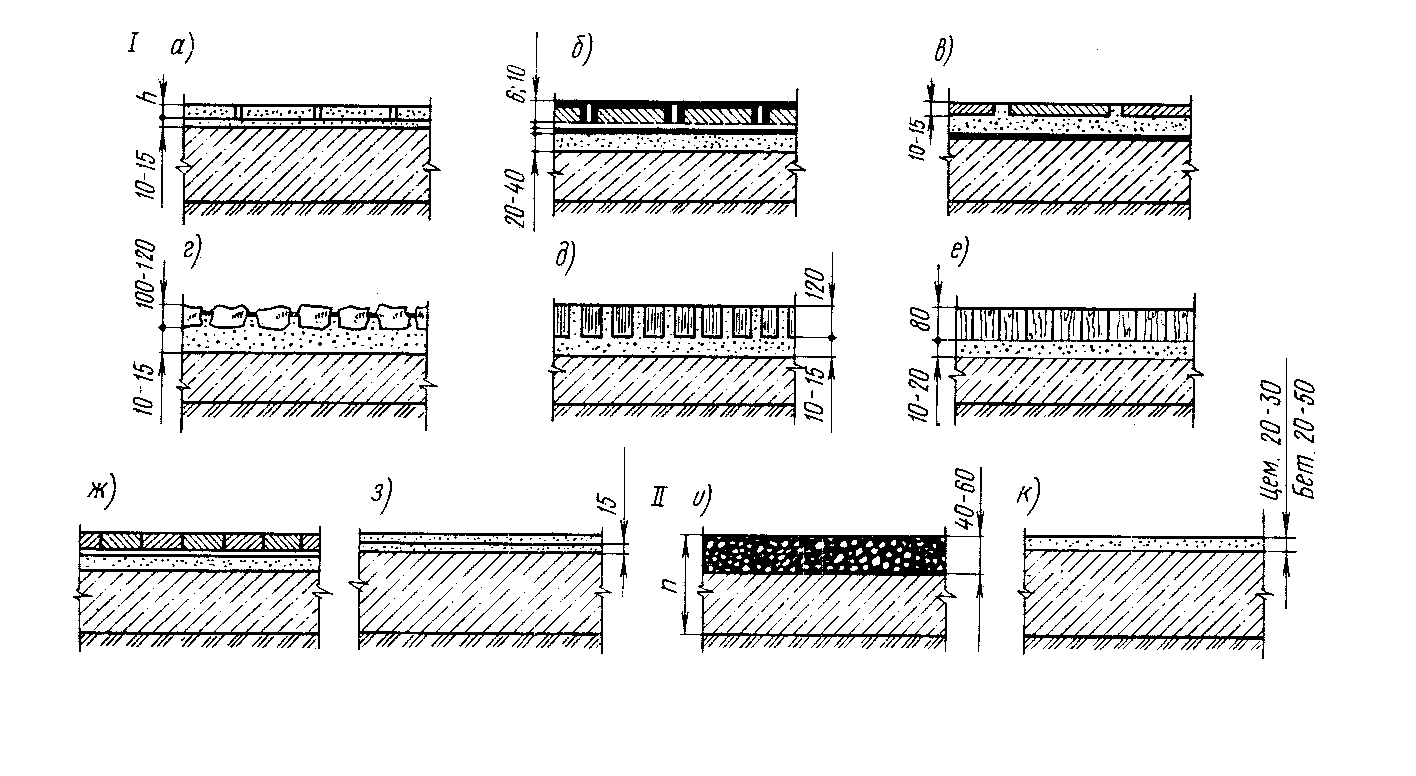

Рис. 4.22 Конструкции полов производственных зданий.

Покрытие пола его верхний слой, непосредственно подвергается эксплутационным воздействиям. Полы любых помещений должны сопротивляться механическим воздействиям (истиранию, удару, продавливанию и др.), обладать достаточной плотностью и упругостью, иметь малую теплопроводность, быть гладким (но не скользким), бесшумным при ходьбе, иметь малое количество швов и легко очищаться.

В мокрых помещениях полы должны быть водостойкими и водонепроницаемыми, а в пожароопасных несгораемыми.
