Склад та вимоги до курсового проекту
Курсовий проект з дисципліни «Енергоефективні будівлі і споруди» включає в себе наступні етапи:
етап
Вибір вихідних даних
Розрахунок теплових навантажень будівлі за укрупненими показниками
Навантаження системи опалення;
Навантаження системи вентиляції;
Навантаження системи гарячого водопостачання.
етап
Вибір принципових схем
Погодження рішення з викладачем
етап
Попередній підбір обладнання (з обов’язковою економічною/фінансовою характеристикою)
Техніко-економічне обґрунтування
Огляд класичних альтернативних систем;
Річне споживання енергії систем по будівлі;
Річні споживання енергії альтернативних систем (мінімально 2-ох);
Рентабельність проекта, термін окупності.
етап
Розрахунки обладнання
Гідравлічні розрахунки
етап
Графічна частина
Плани будівель з комунікаціями (якщо необхідно плани ділянок, наприклад з нанесеними місцями свердловин теплових насосів тощо);
Принципові схеми систем;
Аксонометричні схеми (якщо необхідно);
Схеми автоматики.

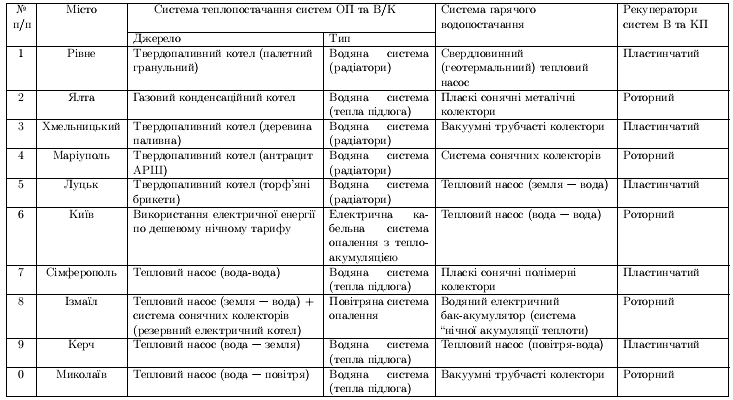

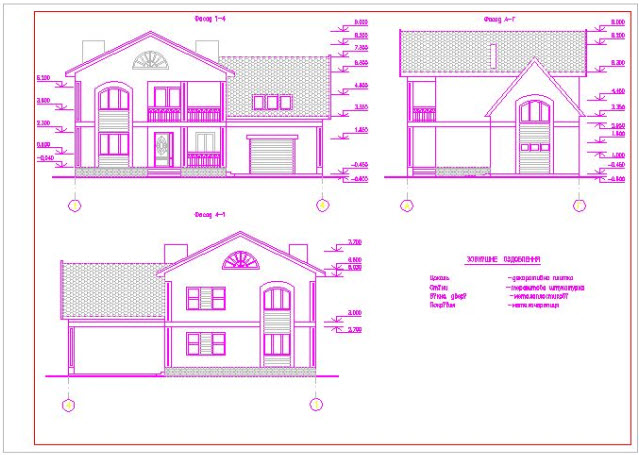

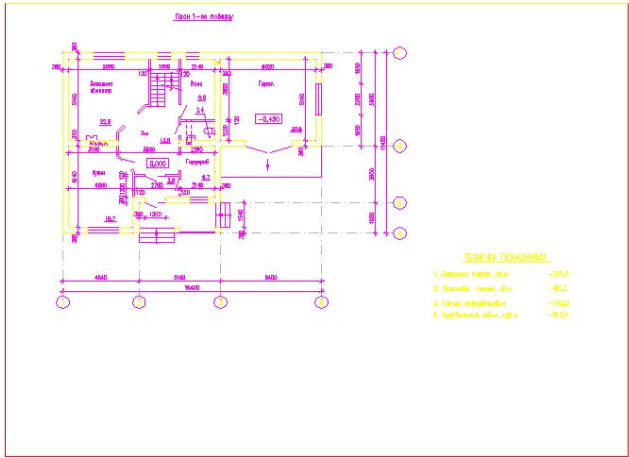

Нижче наведена таблиця для вибору типу систем для розрахунку (10 варіантів), а також приклад плану котеджу (10 варіантів).
Техніко-економічне обґрунтування систем
Методики та приклади розрахунків
Методика інженерного розрахунку теплових навантажень за укрупненими показниками
Теплові навантаження на опалення вентиляцію і гаряче водопостачання для житлових, громадських і виробничих будівель слід приймати по відповідним проектам.
При відсутності таких проектів допускається приймати теплові навантаження за наступними формулами (ДБН В.2.5-39:2008 «Теплові мережі»):
а) витрати теплоти, Вт, на опаленняжитлових та громадських будівель
б)витрати теплоти, Вт, на вентиляцію житлових та громадських будівель
в) витрати теплоти, Вт, на гаряче водопостачання житлових і громадських будівель
;
Де: |
|
k1 - коефіцієнт, що враховує тепловий потік на опалення громадських будівель зданий; при відсутності даних слід приймати рівним 0,25; |
|
|
k2 - коефіцієнт, що враховує тепловий потік на вентиляцію громадських будівель при відсутності даних слід приймати рівним 0,6. А -загальнаплощажитловогобудинку, м2; m -кількість людей; |
q0 - питомийпоказник максимального теплового потоку на опаленняжитловихбудинків на 1 м2загальної площі, Вт (Таблиця4).
qh - питомийпоказниксереднього теплового потоку на гарячеводопостачанняна одну людину(Таблиця5);
Таблиця4. Питомий показник теплового потоку на опалення відповідно до Європейського стандарту DIN EN 12831
Тип будинку |
Питомий показник теплового потоку, q0, Вт/м2 |
Будинок з пасивним енергоспоживанням |
10 |
Енергозберігаючий будинок |
40 |
Новий будинок (побудований після 1995р) |
50 |
Будинок (побудований до 1995р, з нормальною ізоляцією) |
80 |
Старий будинок |
120 |
Таблиця5. Питомий показник теплового потоку на гаряче водопостачання відповідно до Європейського стандарту DIN EN 12831
|
Витрата гарячої води при температурі води 45°C, л/добу на людину |
Питомий тепловий потік qh, Вт/добу на людину |
Низьке споживання |
Від 15 до 30 |
Від 600 до 1200 |
Нормальне споживання |
Від 30 до 60 |
Від 1200 до2400 |
