2.5.2.Електроприводи кормороздавачів, прибиральних транспортерів.
Більшість стаціонарних транспортерів входять до складу потокових ліній і система керування ними є складовою частиною загальної схеми керування потоковою лінією.
Елементами автоматизації стаціонарних транспортерів є:
-послідовність пуску, зупинки;
-блокування, що контролює цілісність транспортуючого органу(стрічки, ланцюга);
-кінцеві та шляхові вимикачі;
-реле часу та програмні пристрої;
-регулятори подачі продукту;
-апарати захисту.
Роздавач кормів РВК-Ф-74 для роздавання кормів на фермах ВРХ.
Шафа керування
Бункер
Жолоб
SQ2
SQ1
Двигун
з
редуктором
Приямок
мал.13.1 ланцюгова передача
Технологічна схема РВК-Ф74 приведена на мал. 13.1
Схемою керування передбачено реверсивне керування двигуном привода з двох місць,автоматичну зупинку в кінцевих положеннях, звукову сигналізацію перед кожним пуском, захист від струмів КЗ і перевантажень.
При
досягненні стрічкою кінцевого положення
спеціальний упор натискає на кінцевий
вимикач SQ2
і привод зупиняється. При зворотньому
рухові залишки їжі скидаються у приямок
і при досягненні стрічкою кінцевого
положення спеціальний упор натискає
на кінцевий вимикач SQ1
і привод зупиняється. Нижче приведена

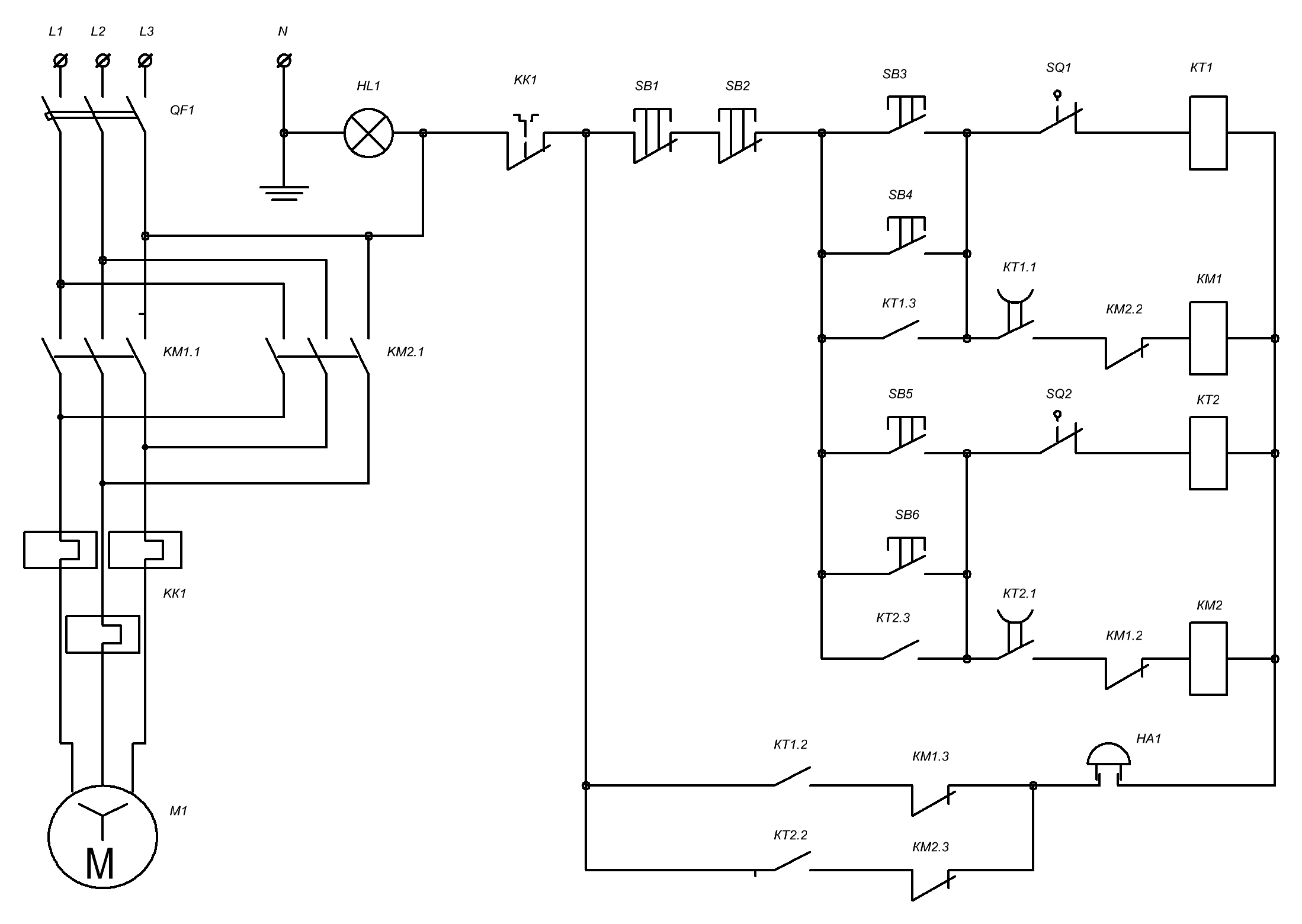

електрична принципова схема роздавача
кормів РВК-Ф74.(Кнопки SB2,
SB4,SB6
для керування з іншого місця)
Потокові лінії прибирання гною.
М1
М2
1
М4 4
М3
2
3
Мал.13.2 Потокові лінії прибирання гною.
Технологічна схема потокової лінії прибирання гною приведена на мал. 13.2 . Цифрами на ній позначено:1-поздовжні транспортери; 2-поперечний транспортер;
3-поршневий насос для перекачування гною; 4-гноєсховище. Замість поршневого насоса може бути похилий гноєтранспортер.
Схемою автоматизації передбачено ручне та автоматичне керування двигунами М1…М4. В автоматичному режимі роботою механізмів керують програмні пристрої та реле часу.
Питання для самоперевірки.
1.Які особливості електроприводу кормороздавальних машин?
2.Які особливості електроприводу транспортних машин?
3. Основні вимоги до електричних схем керування ПВЛ.
4. Що є елементами автоматизації стаціонарних транспортерів?
5. Системи керування ПВЛ?
