О тклонения формы плоских поверхностей:
отклонение от плоскостности наибольшее расстояние Е от точек реальной поверхности до прилегающей плоскости в пределах нормируемого участка.
Частными видами отклонение от плоскостности являются:
а) выпуклость |
б) вогнутость |
|
|
2) отклонение от прямолинейности в плоскости наибольшее расстояние Е от точек реального профиля до прилегающей прямой.
а) выпуклость |
|
б) вогнутость |
Е |
|
Е |
Отклонения расположения поверхностей.
Под отклонением расположения поверхности или профиля понимают отклонение реального расположения поверхности или профиля от его номинального расположения. При этом реальные поверхности (профили) заменяют прилегающими.
База это элемент детали (или сочетание элементов), определяющий одну из плоскостей или осей, по отношению к которой определяется отклонение расположения или задается допуск расположения рассматриваемого элемента.
Виды отклонений расположения поверхностей:

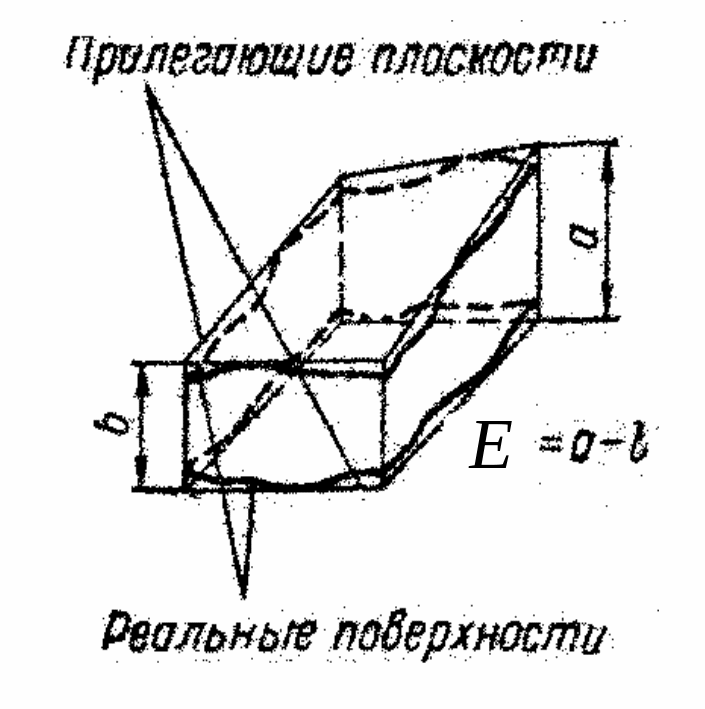

отклонение от параллельности плоскостей и осей разность Е наибольшего и наименьшего расстояний между прилегающими плоскостями в пределах нормируемого участка (
)

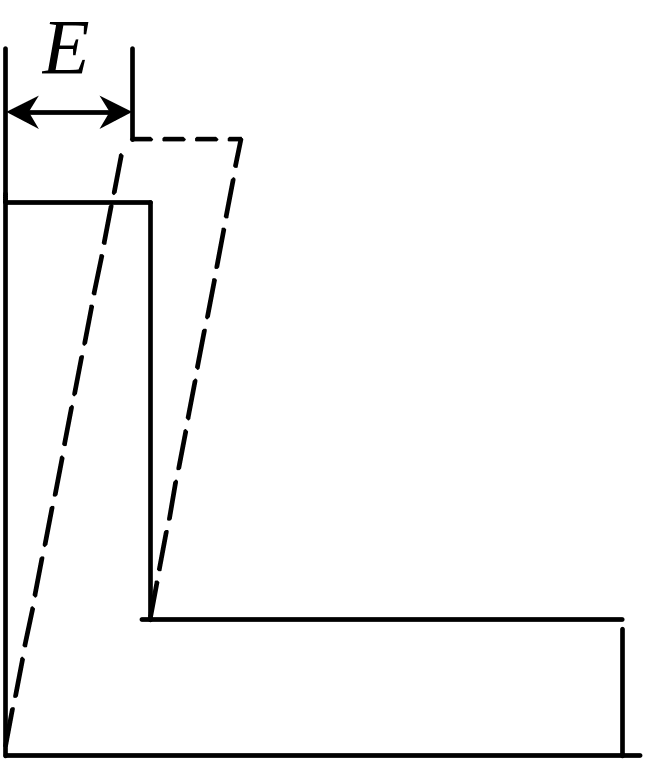

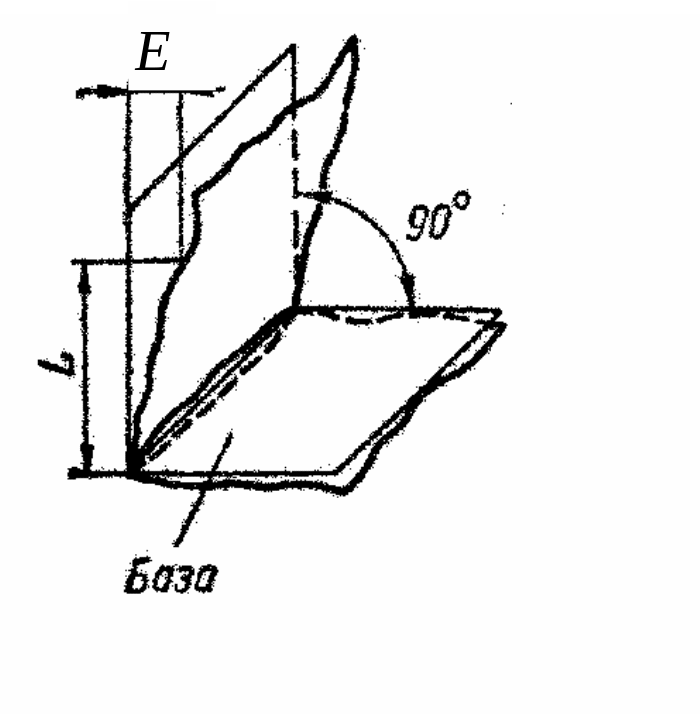

2) отклонение от перпендикулярности плоскостей и осей

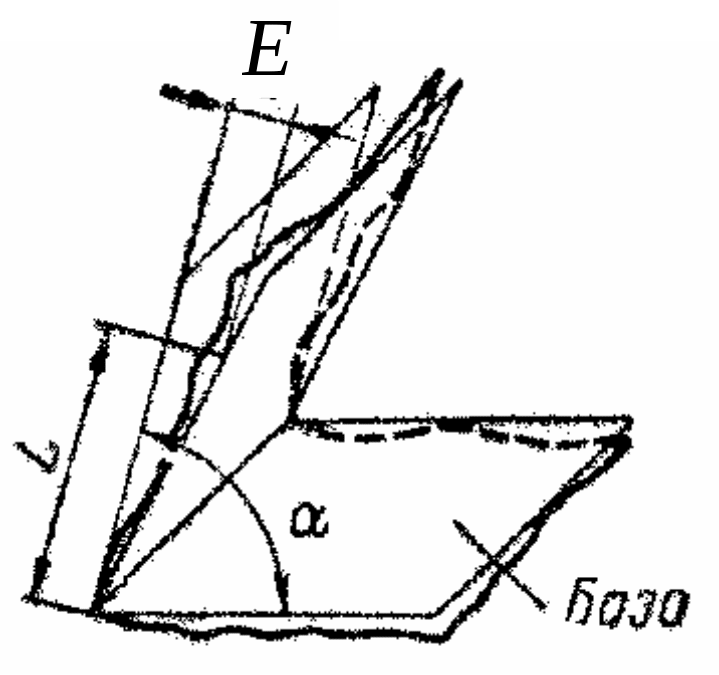

3) отклонение наклона плоскостей и осей

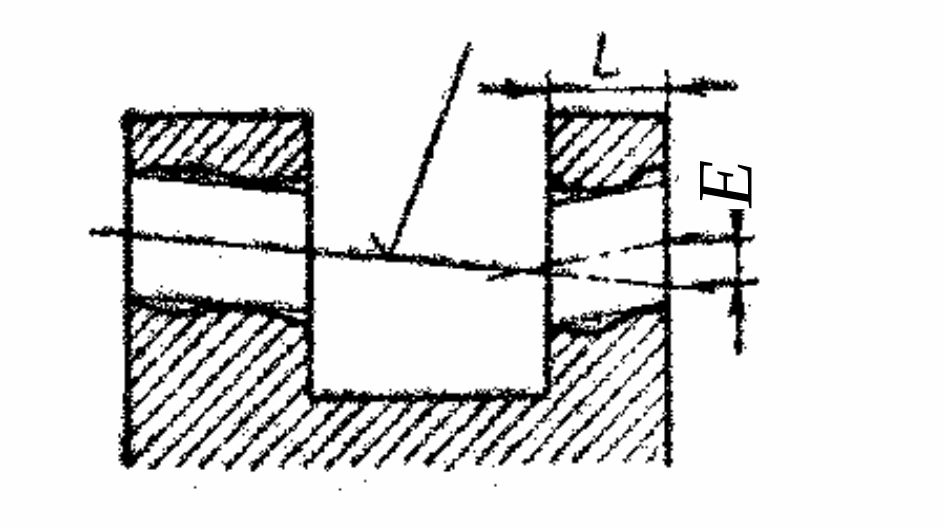

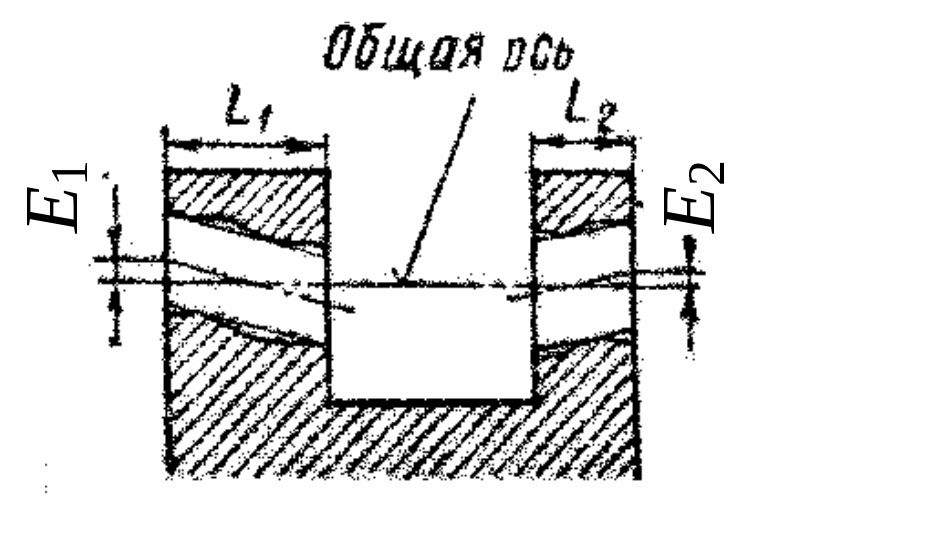

4) отклонение от соосности: а) относительно общей оси наибольшее расстояние (Е1, Е2, …) между осью рассматриваемой поверхности вращения и общей осью двух или нескольких поверхностей вращения на длине нормируемого участка; б) относительно оси базовой поверхности
а |
б |
|
|
5) отклонение от симметричности наибольшее расстояние Е между плоскостью симметрии рассматриваемой поверхности и базовой плоскостью симметрии в пределах нормируемого участка.
6
)

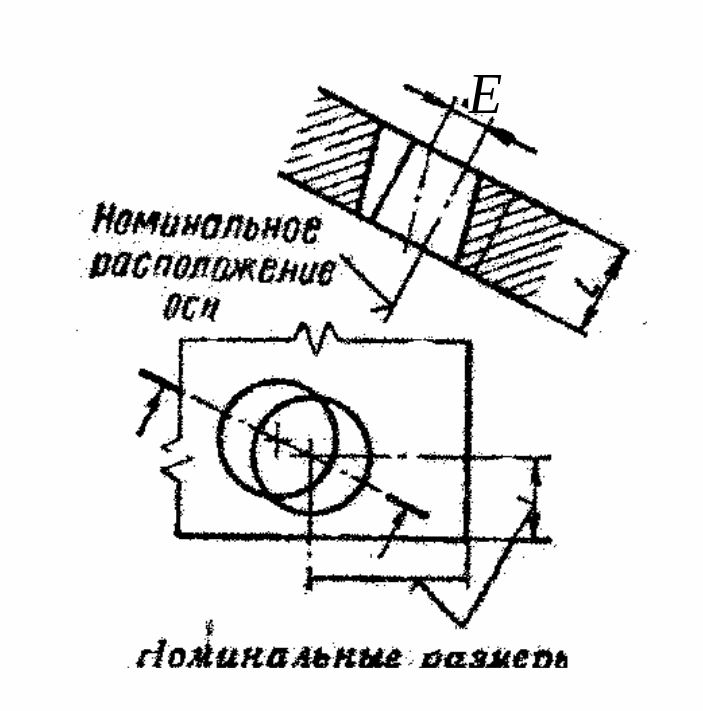

позиционное
отклонение
наибольшее
расстояние Е реального расположения
элемента (его центра, оси или плоскости
симметрии) от его номинального
расположения в пределах нормируемого
участка.

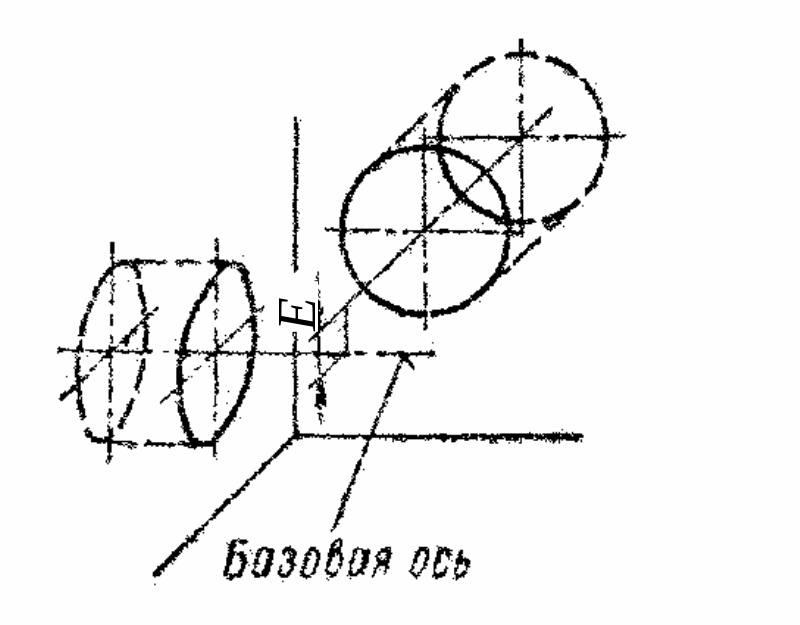

7) отклонение от пересечения осей наименьшее расстояние Е между рассматриваемой и базовой осями.
Суммарные отклонения формы и расположения поверхностей:

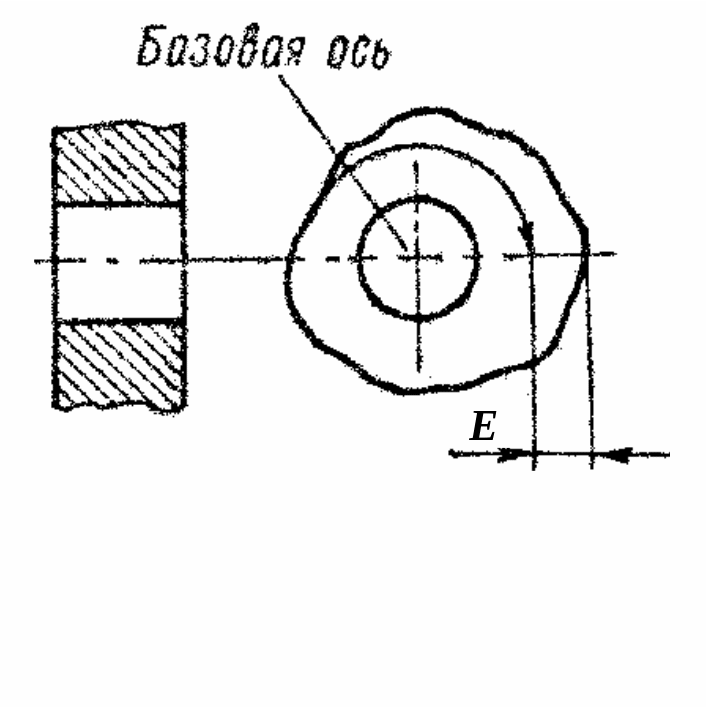

радиальное биение – результат совместного проявления отклонения от круглости рассматриваемого сечения и отклонения его центра относительно базовой оси. Оно равно разности наибольшего и наименьшего расстояний от оси до реальной поверхности.

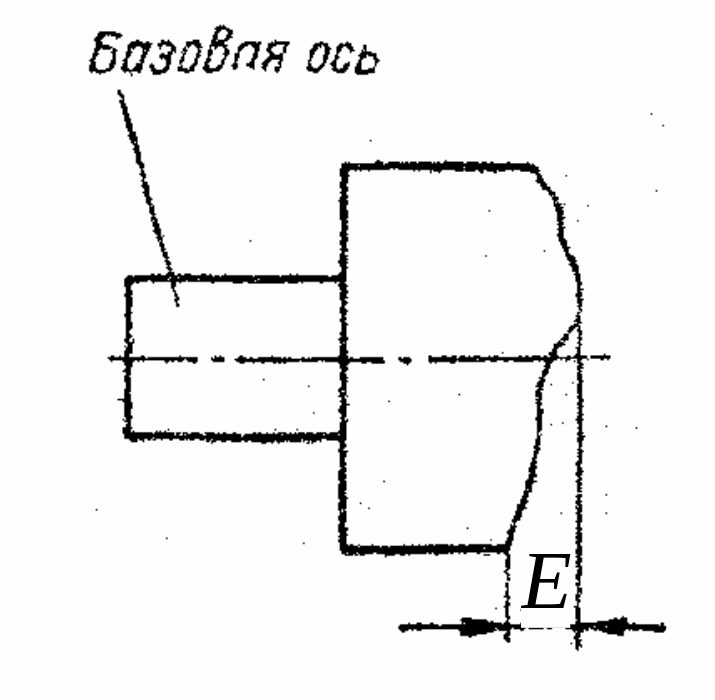

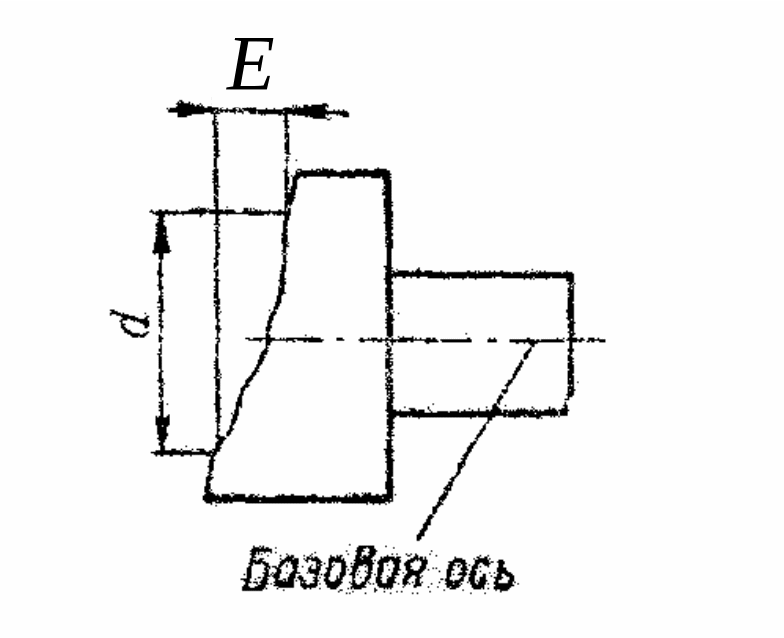

торцовое биение является результатом совместного проявления отклонения от плоскостности и отклонения от перпендикулярности относительно базовой оси. Оно равно разности Е наибольшего и наименьшего расстояния от точек всей торцовой поверхности до плоскости, перпендикулярной базовой оси.

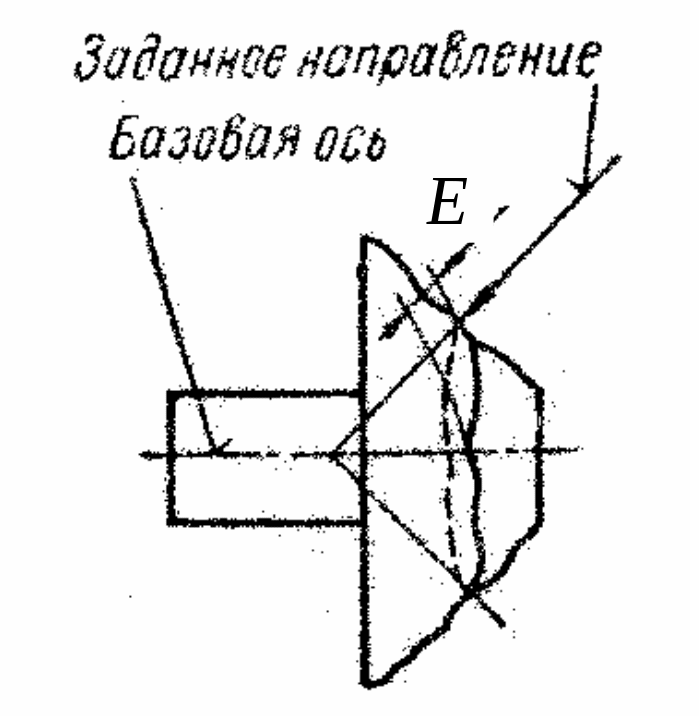

биение в заданном направлении

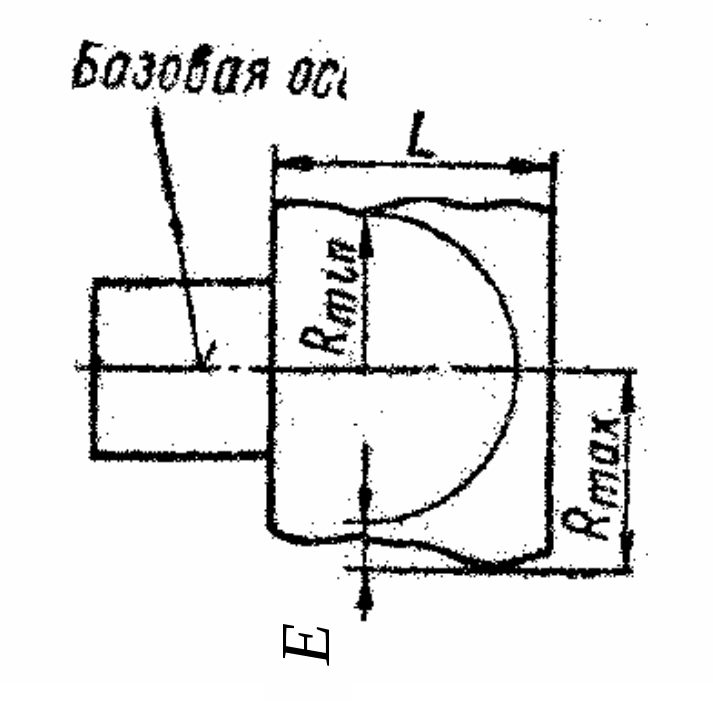

4) полное радиальное биение отклонения от цилиндричности поверхности и отклонения ее соосности относительно базовой оси.
5) полное торцовое биение

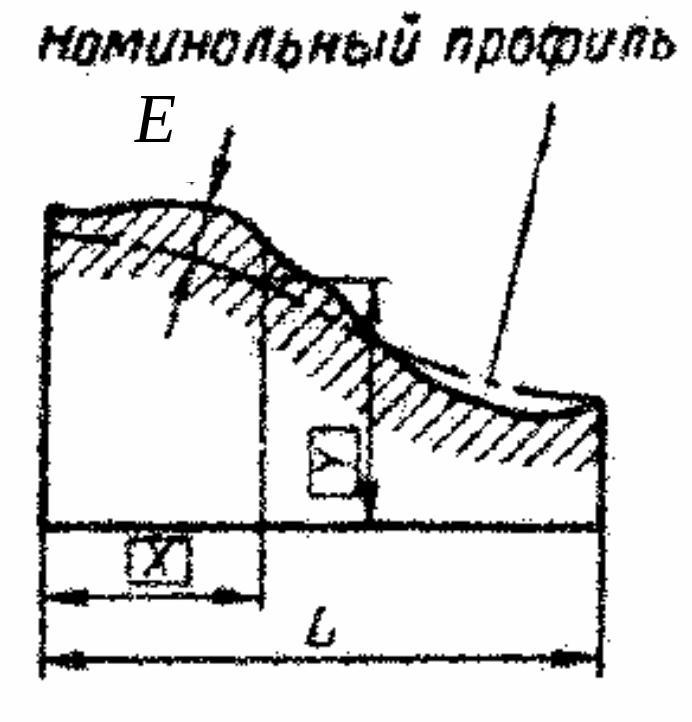

6) отклонение формы заданного профиля

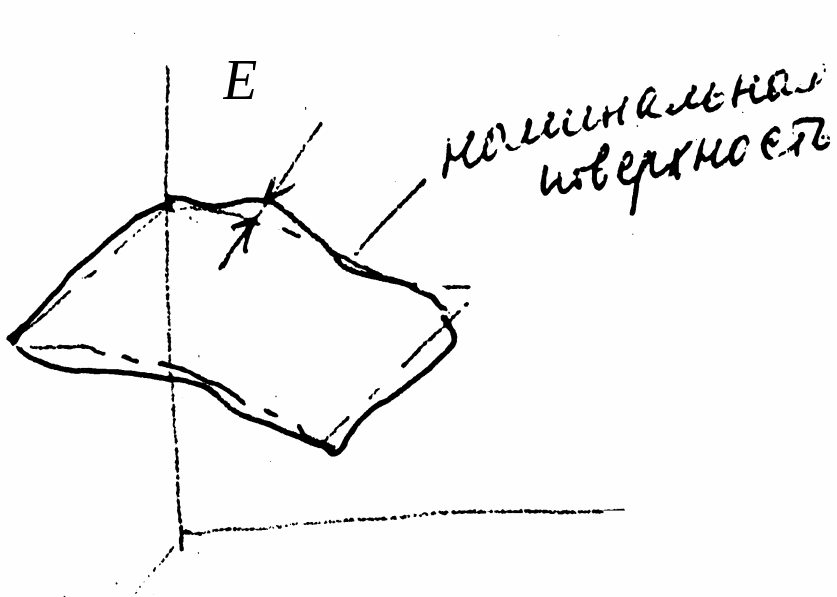

7) отклонение формы заданной поверхности
