4.Основные принципы построения систем допусков и посадок для типовых соединений деталей машин.

Допуски и посадки в системе ИСО регламентированы ДСТУ ИСО 286-1-2002; ДСТУ ИСО 286-2:2002

Посадки

Системой допусков и посадок называют совокупность рядов допусков и посадок, закономерно построенных на основе опыта, теоретических и экспериментальных исследований и оформленных в виде стандартов (ИСО  International Organization Standardization (международная организация по стандартизации. Создана в 1926 году. Разрабатывает рекомендации и международные стандарты. Пользуется консультативным статусом ООН), ЕСДП единая система допусков и посадок).

Система предназначена для выбора минимально необходимых, но достаточных для практики вариантов допусков и посадок типовых деталей машин, дает возможность стандартизировать режущие инструменты и калибры, облегчает конструирование, производство и достижение взаимозаменяемости изделий и их частей, а также обусловливает повышение их качества. В настоящее время большинство стран мира применяет системы допусков и посадок ИСО.

Механизмы машин состоят из взаимосоединенных деталей, в зависимости от функционального назначения детали они могут свободно перемещаться или быть закреплены неподвижно, но при ремонте перемещаться без повреждений. Прочность соединения двух деталей определяется посадкой.

Посадкой называют характер соединения деталей, определяемый величиной получающихся зазоров или натягов. Посадка характеризует свободу относительного перемещения соединяемых деталей или степень сопротивления их взаимному смещению.

Зазор S  разность размеров отверстия и вала, если размер отверстия больше размера вала. Зазор обеспечивает возможность относительного перемещения собранных деталей.

S_max = D_max  d_min; S_max = ES  ei

S_min = D_min  d_max; S_min = EI  ei

.

Натяг N  разность размеров вала и отверстия до сборки, если размер вала больше размера отверстия. Натяг обеспечивает взаимную неподвижность деталей после их сборки.

Посадки делятся в зависимости от взаимного расположения полей допусков отверстия и вала:

а) Посадки с зазором  вид соединения, в котором при любом сочетании диаметров отверстия и вала получается зазор (поле допуска вала расположено под полем допуска отверстия).

Допуск посадки

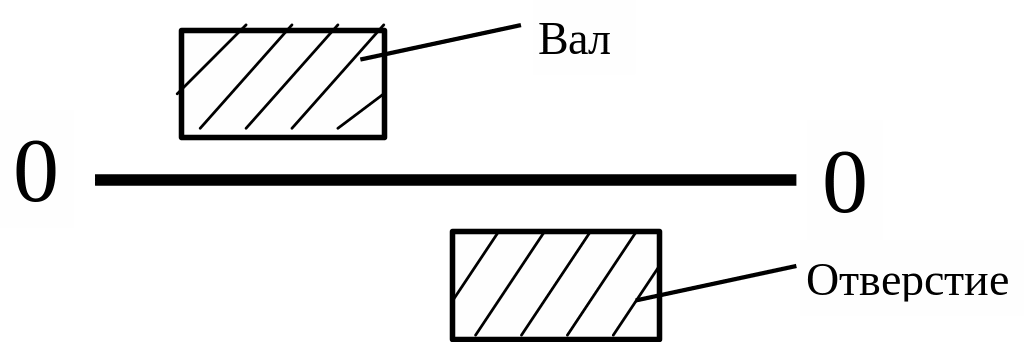

б) Посадка с натягом  вид соединения, в котором при любом сочетании диаметров отверстия и вала получается натяг (поле допуска вала расположено над полем допуска отверстия).

Допуск посадки

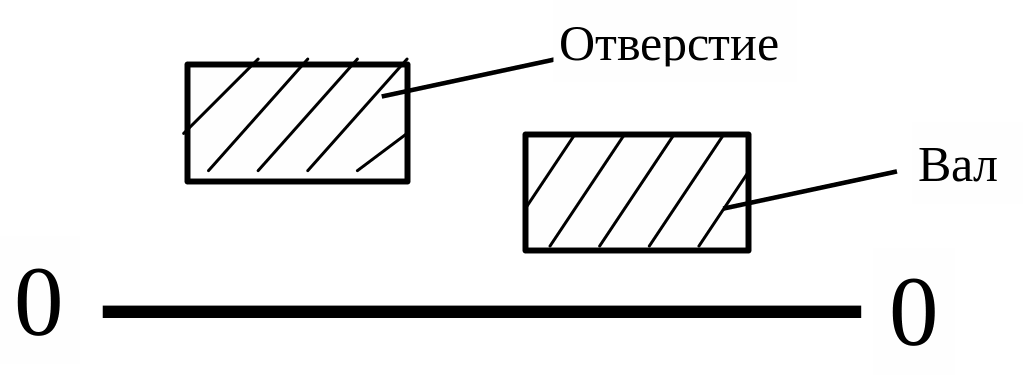

в) Переходная посадка  вид соединения, в котором возможно получение как зазоров, так и натягов (поля допусков вала и отверстия перекрываются частично или полностью).

Допуск посадки

В системе ИСО и ЕСДП предусмотрены:

а) Посадки в системе отверстия  посадки, в которых различные зазоры и натяги получаются соединением различных валов с основным отверстием (которое обозначают Н).

б) Посадки в системе вала  посадки, в которых различные зазоры и натяги получаются соединением различных отверстий с основным валом (который обозначают h).

Для всех посадок в системе отверстия нижнее отклонение отверстия EI=0, т. е. нижняя граница поля допуска основного отверстия, всегда совпадает с нулевой линией. Для всех посадок в системе вала верхнее отклонение основного вала es=0, т. е. верхняя граница поля допуска вала совпадает с нулевой линией. Поле допуска основного отверстия откладывают вверх, поле допуска основного вала  вниз от нулевой лини, т. е. в материал детали.

По техническим соображениям система отверстия более предпочтительна, т. к. в системе отверстия различных по предельным размерам отверстий меньше, чем в системе вала, а следовательно меньше номенклатура режущего инструмента, необходимого для обработки отверстий (точные отв-я обр-ют дорогостоящими зенкерами, развертками, протяжками, а валы разных размеров одним и тем же резцом или шлиф. кругом). Система вала применяется: 1) когда вал  готовая деталь (подшипник); 2) в технологически и экономически обоснованных слечаях.

Внесистемные посадки  посадки, в которых ни отверстие, ни вал не являются основными. Применяются в экономически обоснованных случаях: при ремонте, при работе по формулярам.

Комбинированные (смешанные) посадки – посадки, в которых и отверстие и вал являются основными.
