Виды сопряжений зубчатых колес в передаче.

Реальные зубчатые передачи должны иметь между нерабочими профилями сопряженных зубьев боковой зазор. Он необходим для размещения слоя смазочного материала, компенсации температурных и упругих деформаций деталей, а также погрешностей изготовления деталей и монтажа зубчатой передачи.

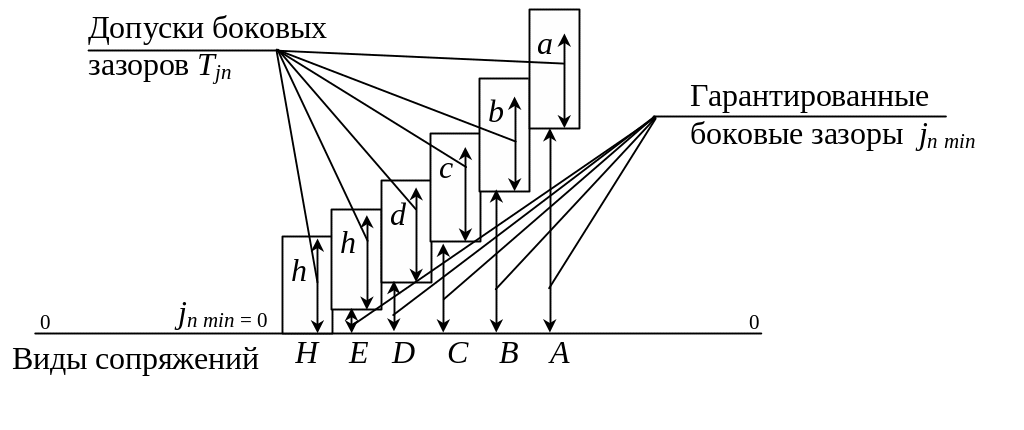

Для удовлетворения требований различных отраслей промышленности независимо от степени точности изготовления колес предусмотрено шесть видов сопряжений (A, B, C, D, E, H), определяющих гарантированный боковой зазор j_nmin и восемь видов допуска T_jn на гаран­тированный боковой зазор, обозначаемых в порядке их убывания x, y, z, a, b, c, d, h .

Кроме того установлено шесть классов отклонений для межосевого расстояния, обозначаемых в порядке убывания точности I, II, III, IV, V, VI.

Виды сопряжений	H	E	D	C	B	A
Допуск	h	h	d	c	b	a
Класс отклонения МОР	II	II	III	IV	V	VI

Обозначение точности цилиндрической передачи

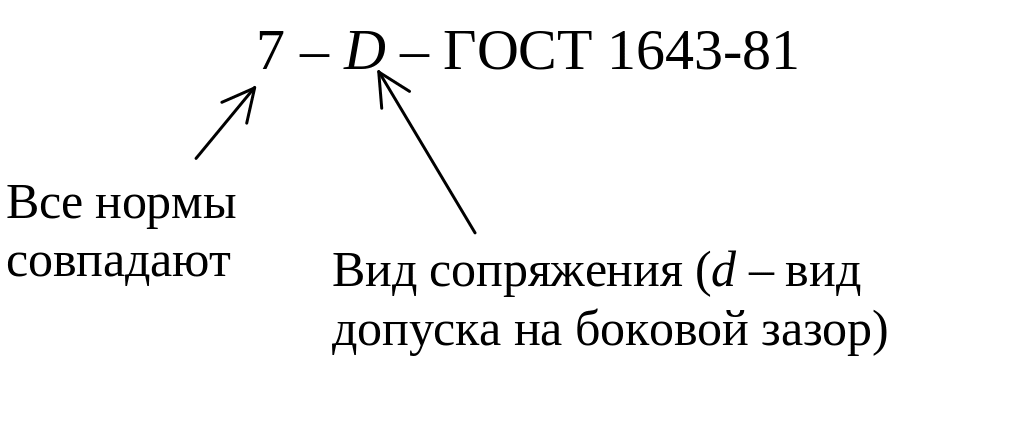

1)

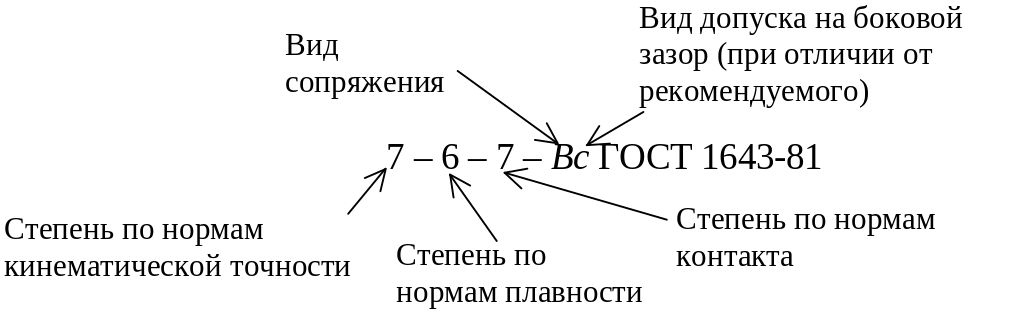

2)

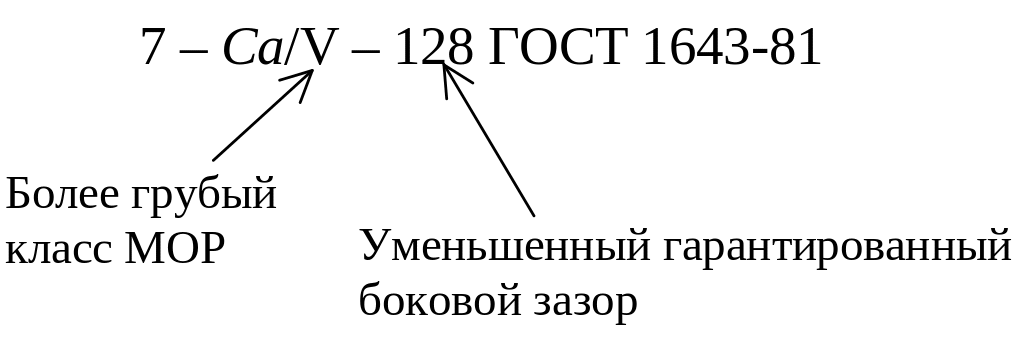

3)

4) если на одну из норм не задется степень точности, то вместо нее записывают букву N.

13.Метрология и технические измерения

Термины и определения: ДСТУ 2681-94

МЕТРОЛОГИЯ (от греч. métron – мера и lógos – слово, учение)  наука об измерениях физических величин, методах и средствах обеспечения их единства и способах достижения требуемой точности.

Основные задачи метрологии:

1) установление единиц физических величин, государственных эталонов и образцовых средств измерений;

2) разработка теории, методов и средств измерений и контроля;

3) обеспечение единства измерений и единообразных средств измерений;

4) разработка методов оценки погрешностей и состояния средств измерений и контроля;

5) разработка методов передачи размеров единиц от эталонов или образцовых средств измерений рабочим средствам измерений.

ИЗМЕРЕНИЕ – определение физической величины опытным путем с помощью спец. технических средств. Значение физической величины, найденное при измерении, называют действительным.

В соответствии с рекомендациями XI Генеральной конференции по мерам и весам в 1960 г. принята Международная система единиц (СИ).

Основными единицами физических величин в СИ являются:

1) длины  метр (м);

2) массы  килограмм (кг);

3) времени  секунда (с);

4) силы эл. тока  ампер (А);

5) термодинамической температуры  кельвин (К);

6) силы света  кандела (кд);

7) количества вещества  моль (моль).

Остальные единицы являются дополнительными и производными.

Технические средства, используемые при измерениях и имеющие нормированные метрологические свойства, называются средствами измерений.

ЭТАЛОНЫ (франц. étalon, от франкского stalo – образец) – средства измерений, которые обеспечивают воспроизведение и хранение единиц физ. величин, а также передачу их размера др. средствами измерений. Э. подразделяются на первичные, специальные и вторичные. Первичные Э. обеспечивают наивысшую точность воспроизведения данной единицы, специальные Э. служат для воспроизведения единиц в особых условиях (напр., высокие или сверхнизкие темп-ры и давления и т. п.). Вторичные Э. служат для передачи размеров единиц образцовым средствам измерений, а также наиболее точным рабочим средствам измерений.

МЕРЫ – средства измерений, предназначенные для воспроизведения заданного размера физической величины, В технике часто используют наборы мер, например, плоскопараллельных концевых мер длины (плиток), гирь, конденсаторов и т. д.

Образцовые средства измерений  меры, измерительные приборы или преобразователи, утвержденные в качестве образцовых для проверки по ним других средств измерений.

Рабочие средства измерений  средства, предназначенные для измерений, не связанных с передачей размера единиц.

МЕТОД ИЗМЕРЕНИЯ  совокупность приемов использования различных физических принципов и средств.

МЕТОДЫ ИЗМЕРЕНИЯ:

~ АБСОЛЮТНЫЙ – измерение основной величины при использовании значений физических констант (напр., измерение длины штангенциркулем);

~ ОТНОСИТЕЛЬНЫЙ – сравнение измеряемой величины с одноименной принятой за исходную (напр. измерение диаметра вращающейся детали по числу оборотов соприкасающегося с ней аттестованного ролика);

~ ПРЯМОЙ – нахождение значения физической величины из опытных данных;

~ КОСВЕННЫЙ – нахождение значения физической величины на основании зависимости от величин, подвергаемых прямым измерениям.

~ ДИФФЕРЕНЦИРОВАННЫЙ (поэлементный)  характеризуется независимым измерением каждого параметра изделия в отдельности

~ КОМПЛЕКСНЫЙ  характеризуется совместной проверкой нескольких параметров изделия.

~ КОНТАКТНЫЙ  характеризуется тем, что при определении значения физической величины имеется непосредственное соприкосновение измерительных поверхностей прибора и измеряемой детали.

~ БЕСКОНТАКТНЫЙ  в процессе измерения нет соприкосновения между измеряемой деталью и измерительными поверхностями прибора.
