Система допусков и посадок конических соединений

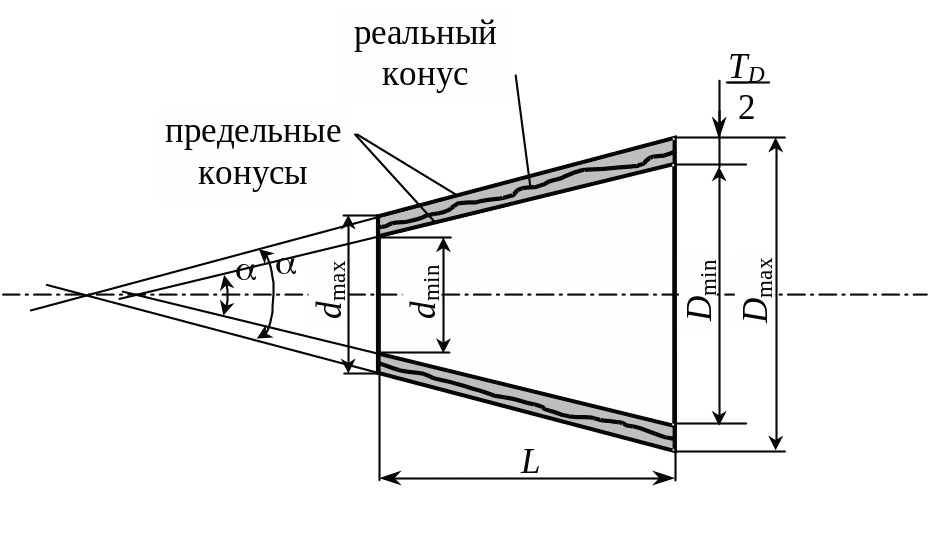

Стандарт устанавливает 2 способа нормирования допуска диаметра конуса:
по допуску диаметра ТD, одинаковому в любом поперечном сечении конуса. Допуск ТD ограничивает также отклонение угла конуса и отклонение формы конуса, если они не ограничены меньшими допусками.
по допуску диаметра ТD S в заданном сечении конуса. Допуск ТD S не ограничивает отклонение угла и формы конуса.
Для конических соединений стандартом установлены посадки с зазором, натягом и переходные. Для получения необходимых посадок ГОСТом установлено 16 основных отклонений для наружных конусов и 3 основных отклонения для внутренних конусов. Эти основные отклонения в сочетании с допусками квалитетов 4-12 образуют поля допусков диаметров конусов.
Методы и средства контроля углов и конусов.
Применяются сравнительный и тригонометрический методы контроля углов.
Сравнительный – угловые меры, угольники, угловые шаблоны.
Тригонометрический – различные угломеры, оптические делительные головки.
Конические калибры.
11.Размерные цепи
Для обеспечения нормальной работы машин или других изделий на стадии конструирования и проектирования, разработки техпроцесса механической обработки деталей и их сборки возникает необходимость проведения размерного анализа, с помощью которого достигается оптимальное соотношение взаимосвязанных размеров и определяются их допуски. Для решения этих задач используется теория размерных цепей (РЦ).
Размерной цепью называют совокупность размеров, образующих замкнутый контур и непосредственно участвующих в решении поставленной задачи. Замкнутость размерного контура – необходимое условие для составления и анализа размерной цепи.

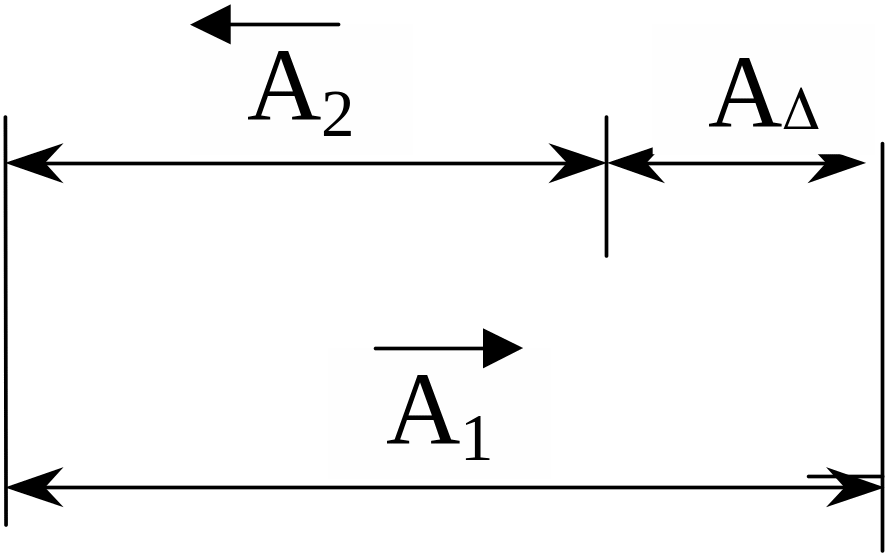

Для обоих примеров РЦ выглядят следующим образом:
Размеры, образующие размерную цепь, называются звеньями размерной цепи.
Размерная цепь состоит из составляющих звеньев и одного замыкающего (или исходного) звена.
Все звенья РЦ, кроме замыкающего или исходного, называют составляющими звеньями. Обозначаются составляющие звенья прописными буквами украинского алфавита: А1, А2, …; Б1, Б2…
Составляющие звенья бывают:
а) увеличивающими;
б) уменьшающими.
Звено
называется увеличивающим, если при
его увеличении замыкающее (или исходное)
звено увеличивается (обозначение
–
чертеж; Аj ув – расчет).
Звено
называется уменьшающим, если при
его увеличении замыкающее (или исходное)
звено уменьшается (обозначение
– чертеж; Аj ум – расчет).
Размер, получающийся в результате выполнения всех остальных звеньев, называется замыкающим.
Если на один из размеров заданы номинальный размер и предельные отклонения, а остальные звенья выполняются исходя из этого условия, такой размер называют исходным.
Замыкающее (или исходное) звено обозначают А, Б…
Классификация рц
Область применения:
а) конструкторская РЦ;
б) технологическая РЦ;
в) измерительная РЦ.
Расположение звеньев:
а) плоская РЦ;
б) пространственная РЦ;
в) линейная РЦ;
г) угловая РЦ.
Место в изделии:
а) сборочная РЦ;
б) детальная РЦ;
в) операционная РЦ.
Характер взаимной связи:
а) независимая РЦ (все звенья входят в одну РЦ);
б) взаимозаменяемая РЦ (одно или более звеньев входят в две или более РЦ).
