Обозначение шероховатостей на чертежах.

Пример:

Разновидности знаков:

 вид обработки не установлен (предпочтительно);

 шероховатость образуется удалением слоя материала (напр., точение, шлифование и т. д.)

 шероховатость образована без снятия слоя материала (напр., литье, штамповка и т.д.)

Волнистость поверхностей.

Под волнистостью понимают совокупность периодически повторяющихся неровностей, у которых расстояния между смежными возвышенностями или впадинами превышают базовую длину.

8.Резьбы и резьбовые соединения

Термины и определения: ДСТ 2497-94.

Резьбовыми называют соединения деталей с помощью резьбы. Свыше 60% всех деталей имеют резьбу. Резьбовое соединение образуется двумя (реже тремя) деталями. У одной из них на наружной, у другой на внутренней поверхности имеются расположенные по винтовой поверхности выступы – соответственно наружная и внутренняя резьба.

Резьбу получают методом резания, накатыванием, литьем и прессованием из порошковых материалов.

Резьба изготавливается на цилиндрической или конической поверхности.

Коническая применяется преимущественно для соединения труб.

По количеству винтовых линий различают однозаходную, двух- и трехзаходную.

По направлению винтовой линии – правая (абсолютное большинство) и левая.

Наибольшее распространение среди резьбовых деталей получили крепежные болты, винты, шпильки, гайки и втулки. Болт и винт – стержень с головкой и одним резьбовым концом. Шпилька имее два резьбовых конца.

Соединение болтом применяется только при наличии свободного доступа к гайке и головке болта для скрепления деталей небольшой толщины, а также при многократной разборке и сборке.

При большой толщине и частой разборке-сборке соединяемых деталей предпочтение отдается также соединениям винтом или шпилькой.

Соединение винтом или шпилькой применяют для скрепления деталей при наличии доступа монтажного инструмента лишь с одной стороны. Шпильки чаще применяют для соединения деталей из непрочных материалов (алюминий, чугун, магниевые сплавы, композиты). Винты – для соединения деталей из высокопрочных материалов (сталей и сплавов). Резьбовые втулки применяют в основном в корпусах из композиционного материала.

Для предотвращения повреждения поверхностей соединяемых деталей при завинчивании гаек под них подкладывают шайбы.

Конструктивным разнообразием отличаются в первую очередь стержни болтов и винтов

Классификация резьб.

По эксплуатационному назначению различают

10. Резьбы общего применения.

11. Специальные (соединения одного типа деталей определенного механизма).

Резьбы общего применения делятся:

а) крепежные (метрическая, дюймовая).

Область применения:

 разъемные соединения деталей машин.

Основное назначение:

 обеспечение прочности соединений и сохранение плотности стыка при длительной эксплуатации.

б) кинематические (трапецеидальная, прямоугольная).

Область применения:

 ходовые винты;

 винты суппортов станка;

 домкраты и т. д.

Основное назначение:

 обеспечение точного перемещения при наименьшем трении;

 преобразование вращательного движения в прямолинейное;

 обеспечение плавности вращения и высокой нагрузочной способности.

в) трубные и арматурные (трубная цилиндрическая и коническая, метрическая коническая).

Область применения:

 трубопроводы;

 арматура.

Основное назначение:

 обеспечение герметичности соединений.

Основное требование ко всем резьбам:

 долговечность;

 свинчиваемость без подгонки.

По единице измерения линейных размеров.

 метрические;

 дюймовые (2,54 см).

По профилю витков:

 треугольные;

 трапецеидальные;

 прямоугольные;

– круглые.

По числу заходов:

 однозаходные;

 многозаходные.

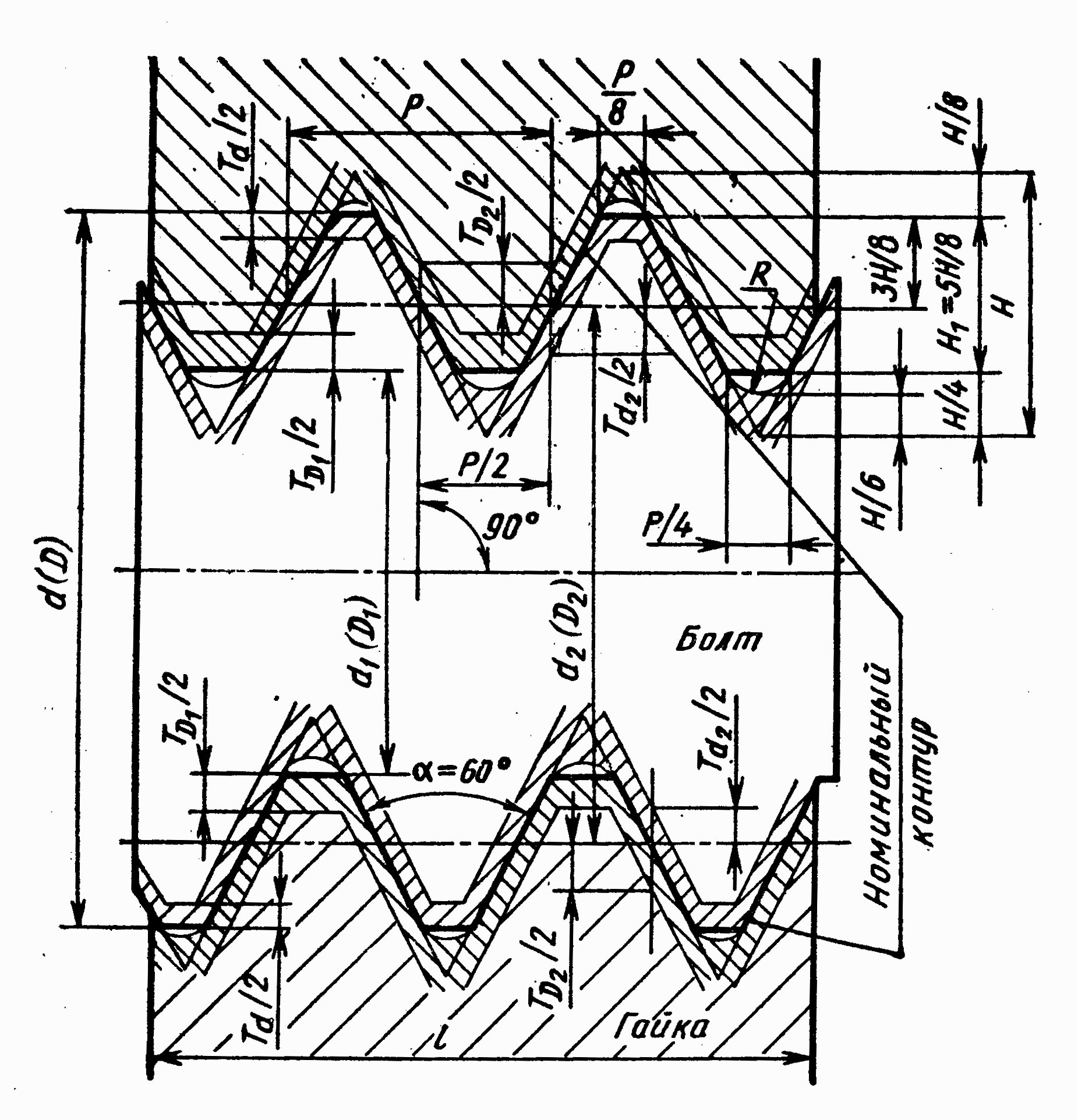

О сновные параметры цилиндрических резьб.

Основные параметры:

• средний диаметр d₂, (D₂);

• наружный d, (D);

• внутренний d₁, (D₁);

• шаг Р;

• высота исходного треугольника Н;

• угол профиля ;

• длина свинчивания

• рабочая высота профиля Н₁.

Впадины наружной резьбы выполняют плоскосрезанными или закругленными, которые отличаются повышенной циклической долговечностью.

Метрические резьбы бывают с крупным и мелким шагом. ГОСТ 8724-81 (СТ СЭВ 181-75) устанавливает три ряда диаметров метрической резьбы, в каждом из которых предесмотрены крупный и мелкий шаги. При выборе диаметров резьб первый ряд следует предпочитать второму, второй третьему.
