Испытание образцов

По истечении 28 суток образцы вынимаются из воды и не позднее чем через час подвергаются испытанию. Непосредст­венно перед испытанием образцы должны быть насухо вы­терты. Для испытания могут быть использованы приборы разной конструкции.

Образцы в виде балочек помещаются на опорах изгиба­ющего устройства таким образом, чтобы те грани, которые были при изготовлении горизонтальными, в приборе находи­лись в вертикальном положении.

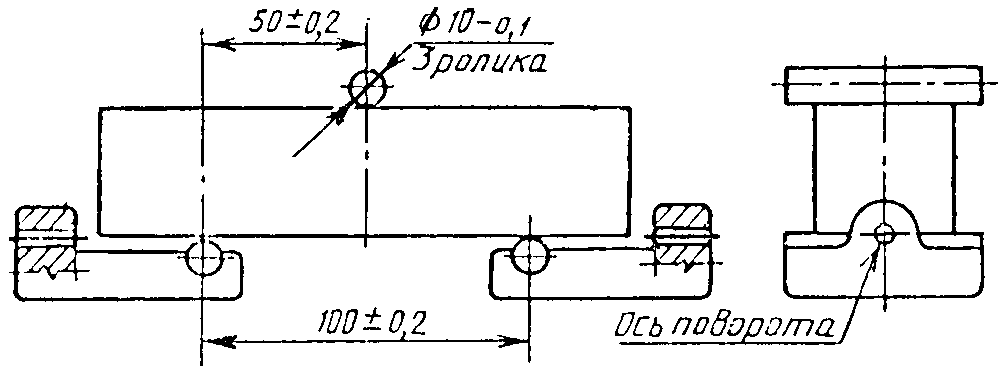

Схема расположения образца на опорных элементах по­казана на рис. 4.5.

Рисунок 4.5. Схема расположения образца-балочки при испытании на изгиб

Образцы испытывают в соответствии с инструкцией, прилагаемой к прибору. Средняя скорость нарастания испытательной нагрузки на об­разец должна быть (0,05±0,01) кН/с [0,12±0,02) МПа/с в пере­счете на единицу площади приведенного сечения балочки].

Предел прочности при изгибе цементного раствора вычис­ляется как среднее арифметическое значение из двух наи­больших результатов испытания трех образцов.

Полученные после испытания на изгиб шесть половинок балочек сразу же подвергают испыта­нию на сжатие.

Средняя скорость нарастания нагрузки при испытании должна быть (2,0±0,5) МПа/с. Рекомендуется использовать приспособ­ление, автоматически поддерживающее стандартную скорость нагружения образца.

Пластинки для передачи нагрузки на половинки балочек имеют размеры 40х62,5 мм; они изготовляются из нержавеющей стали. Толщина пластинок должна быть не менее 10 мм. При испы­тании половинки балочек помещают между двумя пластин­ками таким образом, чтобы грани балочки, которые при из­готовлении прикасались к продольным стенкам формы, нахо­дились на плоскостях пластинок, а упоры последних плотно прилегали к торцовой гладкой грани образца (рис. 4.6.).

Образец вместе с пластинками подвергают сжатию на прессе. Предел прочности при сжатии отдельного образца вычис­ляют как частное от деления величины разрушающей нагруз­ки, кгс, на рабочую площадь пластинки, см², т. е. на 25 см².

Предел прочности при сжатии вычисляют как среднее арифметическое четырех наибольших результатов испытания шести образцов.

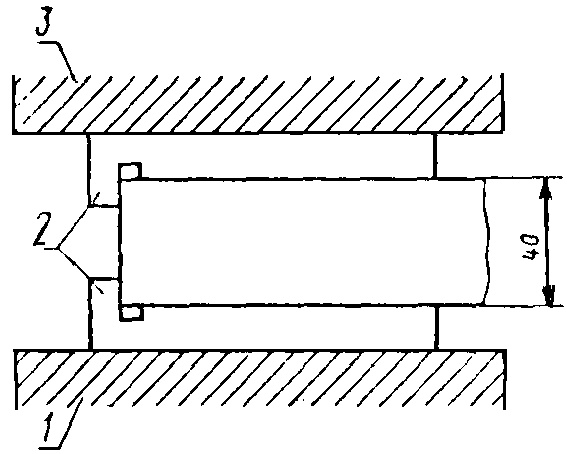

1-нижняя плита пресса; 2 -пластинки; 3 - верхняя плита пресса

Рисунок 4.6. - Положение образца между нажимными пластинками при испытании на сжатие

Активность и марка портландцемента

Активностью называют предел прочности при сжатии по­ловинок балочек, испытанных в возрасте 28 суток. В зависи­мости от активности с учетом предела прочности при изгибе портландцементы подразделяют на марки. Требования к от­дельным маркам цементов по прочности при сжатии и изгибе приведены в табл.4.1. У быстротвердеющих портландцементов нормируется не только 28-суточная прочность, но и 3-суточная.

Таблица 4.1. Требования к маркам портландцемента и его разновидностей по ГОСТ 10178

Наименование цемента	Гарантированная марка	Предел прочности, МПа (кгс/см2)
		При сжатии в возрасте, сут.		При изгибе в возрасте, сут.
		3	28	3	28
ПЦ-ДО, ПЦ-Д5, ПЦ-Д20, ШПЦ	300 400 500 550 600	- - - - -	29,4 (300) 39,2 (400) 49,0 (500) 53,9 (550) 58,8 (600)	- - - - -	4,4 (45) 5,4 (55) 5,9 (60) 6,1 (62) 6,4 (65)
ПЦ-Д20-Б	400 500	24,5 (250) 27,5 (280)	39,2 (400) 49,0 (500)	3,9 (40) 4,4 (45)	5,4 (55) 5,9 (60)
ШПЦ-Б	400	19,6 (200)	49,2 (400)	3,4 (35)	5,4 (55)
