7.3 Креслення планів і розрізів вентиляційних систем.

Плани систем опалення й вентиляції поверху зображують у вигляді горизонтального розрізу, що проходить під перекриттям будівлі. Розрізи виконують у тих випадках, коли монтаж системи за планом недостатньо зрозумілий.

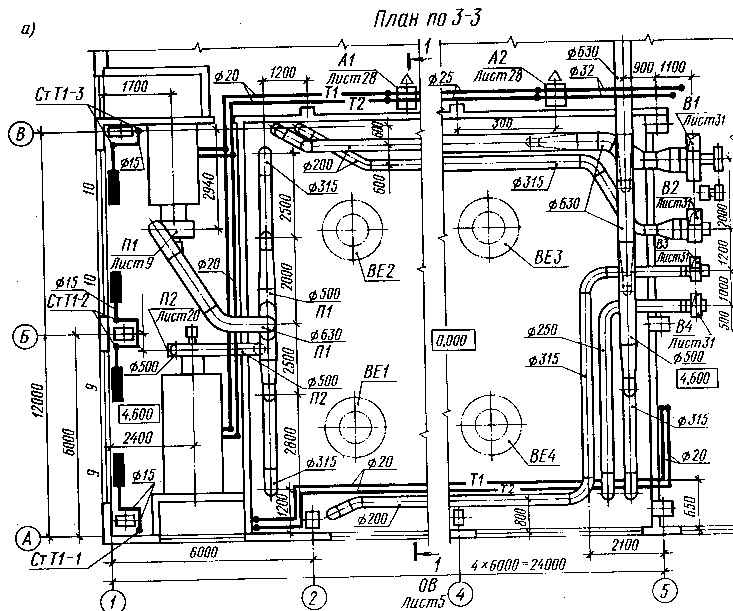

Рис. 111 Припливна система вентиляції промислової будівлі - елемент плану й розріз

Приклад аксонометричної схеми повітроводів припливної системи вентиляції П4 наведений на рис. 112. Атмосферне повітря через фільтр надходить для підігріву в калорифер, звідки за допомогою відцентрового насоса воно подається в розгалужену мережу повітроводів, і через отвори чисте повітря надходить у певні місця будівлі. На схемі проставлені діаметри повітроводів і їхньої довжини в міліметрах.

Рис.112 Схема повітроводів припливної вентиляції

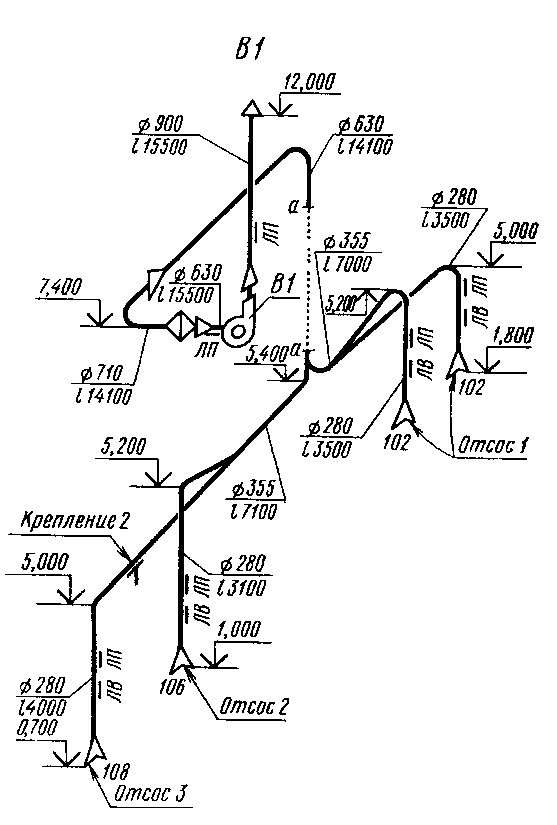

На рис.113 а наведена схема витяжної системи вентиляції будівлі В4. Повітря, забруднене газами й виробничим пилом, надходить у повітроводи через зонт і спеціальні відсмоктувачі 2, 3 і за допомогою відцентрового вентилятора виводиться через викидну трубу в атмосферу. На схемі проставлені діаметри й довжини повітроводів.

Схема повітроводів витяжної природної системи вентиляції ВЕ4 зображена на рис. 113 б. Над технологічним устаткуванням 4 (ванни), що виділяє шкідливі гази, установлені два парасолі з повітроводами. Загальний повітровод виведений за покриття будівлі й на ньому встановлений дефлектор, що створює необхідну тягу у повітроводах. Таким чином, за допомогою системи ВЕ завдяки природній тязі відбувається видалення із приміщення шкідливих пар і газів, що утворюються в процесі виробництва.

Рис.113 Схема повітроводів витяжної вентиляції (а) і схема повітроводів витяжної природної вентиляції (б)

7.4. Креслення систем газопостачання.

Креслення газопостачання являють собою плани, розрізи, види, на яких показане розташування газопроводів і обладнання, схеми газопостачання, креслення газових установок і ескізні креслення загальних видів нетипових пристроїв і конструкцій.

Літерно-цифрове позначення газопроводів

Газопровід:
загального позначення низького тиску до 5 Кпа середнього тиску більше 5 Кпа те ж, до 0,3 Мпа високого тиску більше0,3 Мпа те ж, до 0,6 Мпа те ж, більше 0,6 Мпа те ж, до 12 Мпа Газопровід продувний Трубопровід на розрідження	ГЗ Г1 Г2 Г2 ГЗ ГЗ Г4 Г4 Г5 Г6

Рис.114 План, вид і аксонометрична схема системи газопостачання

8. Конструктивні рішення будівельних елементів будівель різних галузей харчової промисловості

До будівельних елементів виробничих приміщень пред'являються спеціальні вимоги, що обумовлюються технологією, яка застосовується користувачем. Відповідні вимоги висуваються і до матеріалів( будівельно-технологічні, експлуатаційно-технологічні, економічні і санітарні). Будівельні елементи повинні, по можливості, щонайкраще відповідати зазначеним вище вимогам, забезпечуючи, тим самим, експлуатаційну довговічність і економічність будівництва.
