7. Інженерне обладнання будівель.

Інженерне обладнання будівлі— система приладів, апаратів, машин і комунікацій, що забезпечує подачу й відведення рідин, газів, електроенергії (водопровідне, газопровідне, опалювальне, електричне, каналізаційне, вентиляційне встаткування).

До складу комплектів робочих креслень інженерного обладнання будівель, включають:

загальні дані систем водопостачання й каналізації, опалення й вентиляції; плани, розрізи й аксонометричні схеми систем; плани, розрізи й схеми установок.

7.1. Системи водопостачання і каналізації.

Санітарно-технічні системи складаються із трубопроводів, арматури іобладнання.

Арматурою називають прилади для перекриття або зміни величини вільного проходу трубопроводу: засувки, водозабірні крани й ін.

До обладнання відносять водонагрівачі, калорифери, насоси й інші прилади для зміни стану вмісту трубопроводів, а також санітарно-технічні прилади.

Системи всіх видів внутрішніх приладів водопостачання й опалення складаються з магістралей - горизонтальних трубопроводів, що розподіляють вміст системи по площі будівлі, стояків - вертикальних трубопроводів, що подають вміст по поверхах, і підводок до приладів. Воду, теплоносії і газ від зовнішніх систем до внутрішнього (до споживача) подають по вводах під тиском. Елементи санітарно-технічних систем зображують на кресленнях і схемах спрощено умовними графічними позначеннями, установленими ДСТУ Б А.2.4-7-2009.

Умовні графічні позначення елементів трубопроводів викреслюють у масштабі креслення суцільною основною лінією, невидимі (підземні, у каналах)- штриховою лінією тієї ж товщини; будівельні конструкції, технологічне обладнання й всі інші лінії тонкою суцільною лінією.(рис.103)

Рис. 103 Умовні графічні позначення елементів трубопроводів

Санітарно-технічні системи й елементи мереж познаачають літерно-цифровими позначеннями (марками)

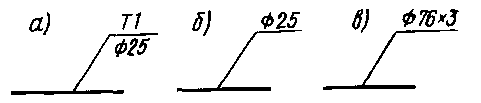

Марки проставляють у розриві лінії позначення трубопроводу або на полках ліній-винесень. Стояки системи водопроводу позначають маркою «Ст», а колодязь системи каналізації маркою «ДО». До цього позначення додається марка системи або мережі й через тире порядковий номер елемента в межах системи, наприклад: ;СтВ1—1, КК1—2 і т.п.

Приклад оформлення креслення плану даний на рис.104, фрагмента плану – на рис. 105.

Схеми систем водопроводу й каналізації викреслюють в аксонометричній проекції, (що дозволяє використовувати не перекручені виміри по всіх осях), роздільно для кожної системи. Їх часто називають марками систем. Приклад виконання схеми водопроводу наведений на рис.106, а схеми каналізації – на рис. 107.

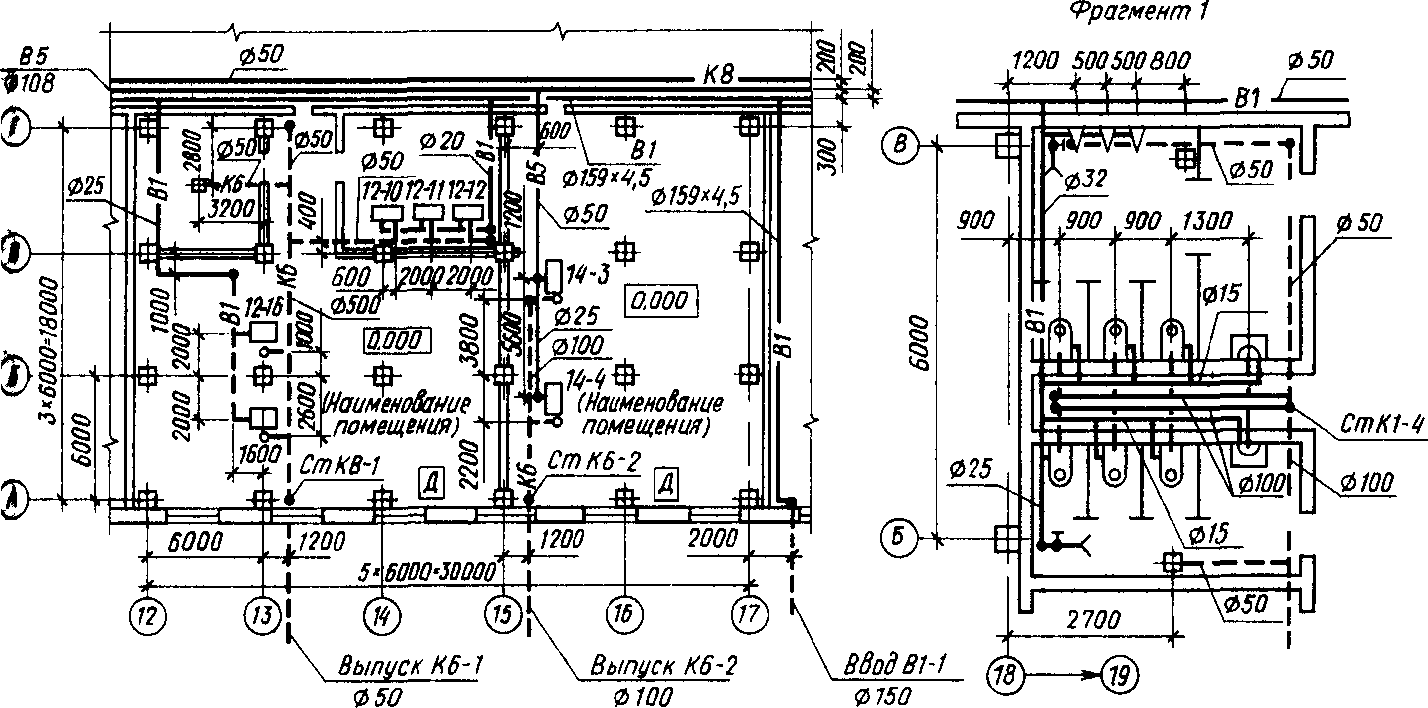

Рис. 104 Оформлення креслення плану Рис.105 Фрагмент плану

Рис.106 Схема водопроводу Рис.107 Схема каналізації

7.2. Креслення систем опалення вентиляції і кондиціювання повітря.

Для чіткого розмежування на кресленнях і схемах мереж опалення й вентиляції системи й мережі позначають марками, що складаються з літерного індексу й порядкової нумерації. Марки проставляють у розриві лінії позначення трубопроводу.

Теплопровід
Загальне позначення	ТЕ
Опалення й вентиляція:
мережа, що подає	Т1
зворотна мережа	Т2
Гаряче водопостачання технологічних процесів:
мережа, що подає	Т3
зворотна мережа	Т4
Паропровід	Т7
Конденсатопровід	Т8
Повітропровід(загальне призначення)	АТ

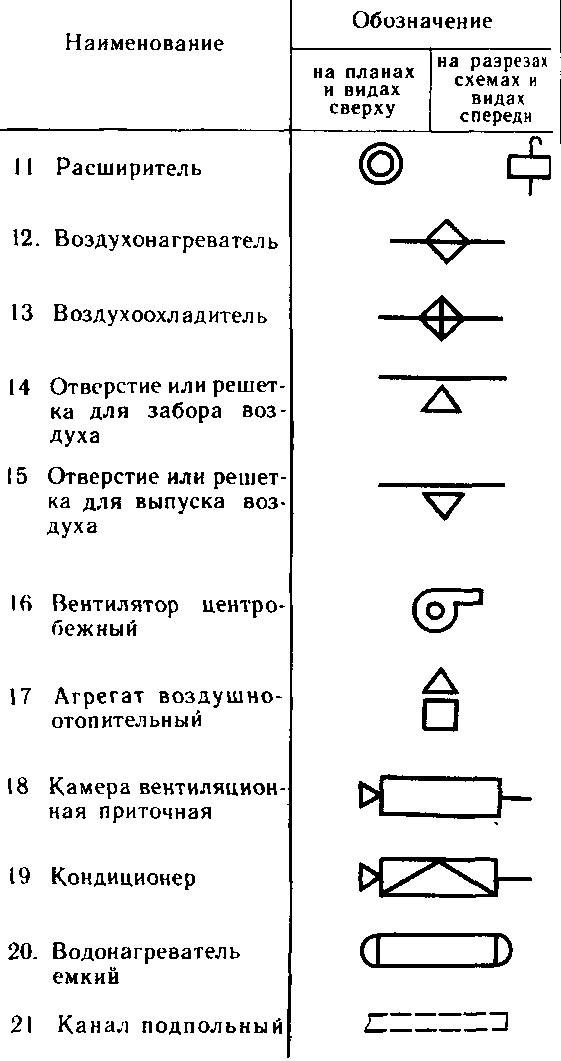

Табл. 5 Умовні графічні позначення повітроводів і елементів опалення й вентиляції

На рис. 108 а наведений план горища з верхньою розводящою мережею трубопроводів опалення.

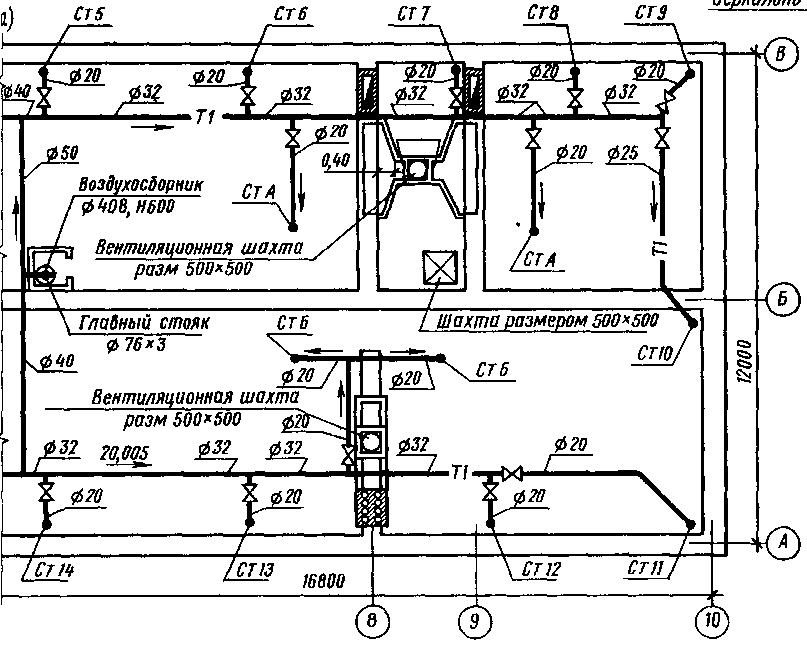

Рис.108 План горища житлового будівлі з мережею трубопроводів опалення - верхнє розведення (а);

На кресленні показані стояки й повітрозбірник. На розводящій мережі нанесені діаметри й ухили труб. Номера стояків проставлені на полках ліній-винесень. Стояки, розташовані усередині будівлі, позначені буквами. На розводящій мережі, на відводах до стояків установлені запірні вентилі, що дозволяють на випадки ремонту відключити будь-який стояк.

При невеликих будівлях на схемах трубопроводів показують всю мережу, а при більших будівлях на схемах показують тільки найбільш характерну частину трубопроводів, наприклад розведення, і доповнюють креслення окремими схемами стояків.

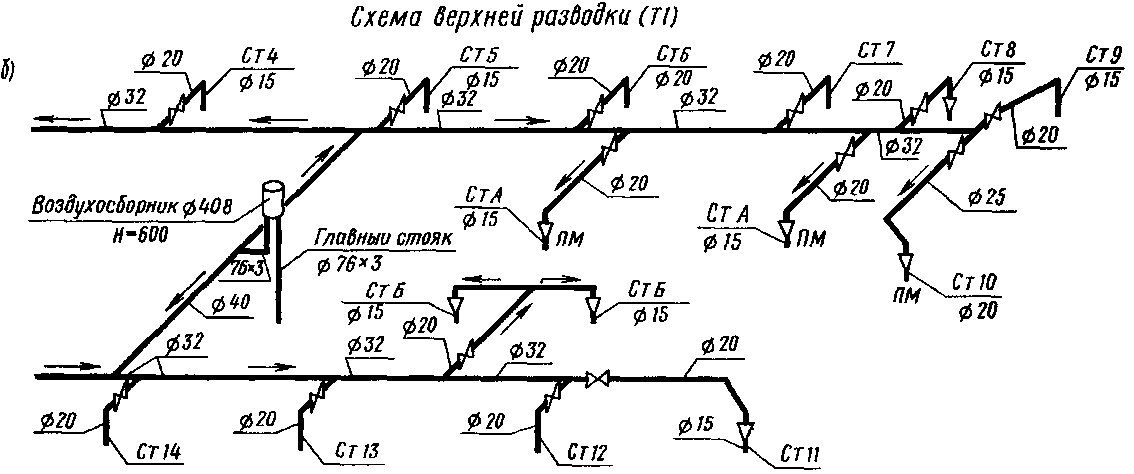

На рис.109 зображена аксонометрична схема верхнього розведення, на якій показана розводяща мережа трубопроводів і стояки.

Рис.109 Аксонометрична схема верхнього розведення

Плани й розрізи систем опалення промислових будівель, як правило, сполучають із системами вентиляції.

Вентиляційні, вентиляційно-опалювальні системи й установки позначають наступними марками:

Системи з механічним спонуканням:
Припливні	П
Витяжні	В
повітряні завіси	У
агрегати опалювальні	А
Системи із природним спонуканням:
Припливні	ПЕ
Витяжні	ВЕ

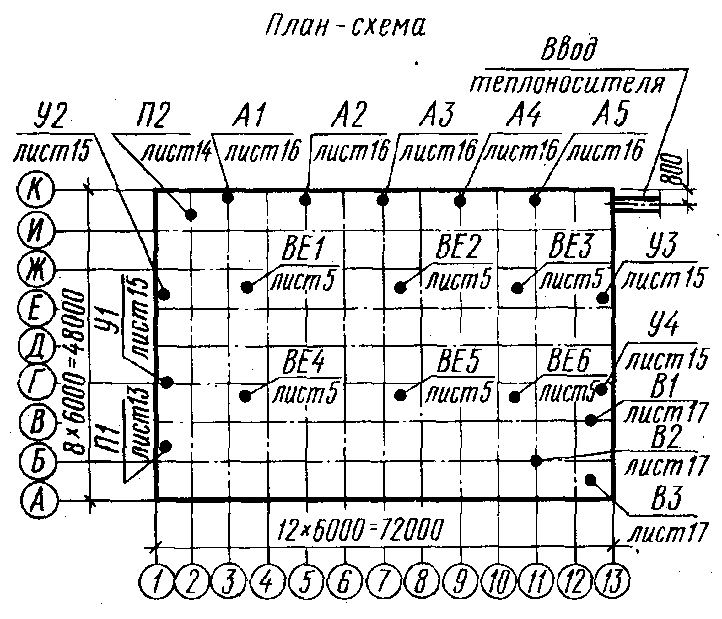

Рис.110 План-схема розташування опалювально-вентиляційних установок в одноповерховій виробничій будівлі
