Упражнение: Различные способы нанесения угловых размеров

1. Загрузите рисунок Лаб_3-01.dwg из папки примеров.

2. Нанесите размеры, как на рисунке.

Упражнение: Нанесение угловых размеров на чертеже

1. Обозначьте угловой размер фаски на передней стороне визира, а также фаски на корпусе. При необходимости выполните зумирование в соответствующих позициях чертежа.

Упражнение: Проверка образмеривания чертежа

1 . Включите слой Штриховка и выведите на экран общий вид рисунка. Проверьте размеры.

2 . Сохраните рисунок.

Нанесение ординатных размеров

В AutoCAD есть команда для нанесения ординатных размеров, позволяющая наносить на выноске в рисунке координаты относительно исходной точки (базы).

Команда Рзмордината позволяет проставлять ординатные размеры на рисунке. Вызвать команду можно одним из следующих способов:

• В меню Размеры выбрать строку Ординатный.

• Нажать кнопку Ординатный размер на панели инструментов Размеры.

Предпосылкой выполнения команды является выбор пользовательской системы координат, так как координаты выбранных точек измеряются в ПСК.

После выбора точки с применением объектной привязки вы должны указать конечную точку выноски. При перетаскивании выноски вправо или влево, проставляется размер по Y. При перетаскивании выноски вверх или вниз проставляется размер по X. При

помощи опции Хзначение или Узначение можно принудительно нанести размер по оси X или по оси Y, соответственно, независимо от того, где располагается конечная точка выноски.

Опция Мтекст позволяет редактировать размерный текст в текстовом редакторе, а опция Текст — в командной строке.

Упражнение: Чертеж с ординатными размерами

1 . Загрузите рисунок Лаб_3-05.dwg из папки примеров.

2. Установите ПСК в левом нижнем углу детали и включите орто-режим.

3. Нанесите размеры по оси X под объектом и по оси Y — слева от него. Если для размещения размера недостаточно места, отключайте орто-режим при его нанесении.

4. Активизируйте мировую систему координат.

Выноски

Команда Бвыноска применяется для формирования выносок, т. е. линий, соединяющих пояснительную надпись с рисунком. Параметры этой команды можно наглядно устанавливать в диалоговом окне.

Вызвать команду Бвыноска можно любым из следующих способов:

• В меню Размеры выбрать строку Выноска.

• Нажать кнопку Бвыноска на панели инструментов Размеры.

Команда позволяет создавать различные выноски с пояснениями в виде текста, символов допуска или блоков.

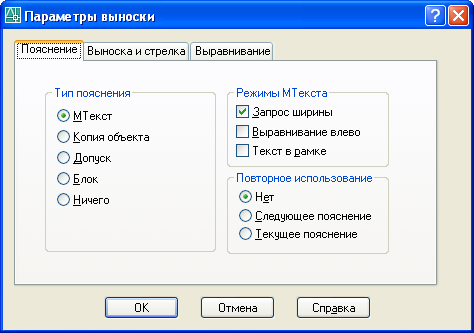

Задайте начальную точку выноски или, нажав Enter, выберите опцию Параметры. После обращения к этой опции откроется диалоговое окно с тремя вкладками.

В кладка Пояснение: На первой вкладке выбирается тип пояснения, режим многострочного текста и задается возможность повторного использования пояснения.

Тип пояснения: В левой части выбирается тип пояснения из пяти предложенных вариантов: многострочный текст (Мтекст), копия объекта, рамка допуска, блок или вообще ничего.

Режимы Мтекста: Флажки доступны только, если в качестве типа пояснения задан Мтекст. Флажки влияют на формат многострочного текста, применяемого в качестве пояснения выноски.

Повторное использование: В этой группе задаются опции повторного использования. Переключатель Нет не разрешает повторное использование пояснений в следующих выносках. Переключатель Следующее пояснение разрешает повторное использование следующего пояснения для всех последующих выносок. Переключатель Текущее пояснение разрешает повторное использование текущего пояснения для всех последующих выносок.

Вкладка Выноска и стрелка: Элементы вкладки задают формат линии-выноски и стрелки .

Линия-выноска: В этом поле предлагается два варианта построения линии-выноски: в виде ломаной линии из прямолинейных сегментов или в виде сплайна.

Стрелка: В раскрывающемся меню можно выбрать тип стрелки в начале линии-выноски.

Количество точек: В этой группе можно установить один из вариантов: либо должно запрашиваться определенное количество точек, после указания которых автоматически запрашивается текст; либо количество точек неограниченно (флажок установлен), а ввод текста инициируется нажатием Enter. Ограничение двумя или тремя точками может упростить и ускорить ввод.

Ограничения углов: В двух списках можно выбрать ограничения углов для первого и второго сегментов выноски.

Вкладка Выравнивание: Третья вкладка доступна только в случае, если на первой вкладке в качестве типа выноски выбран Мтекст

Выравнивание многострочного текста: Здесь задается выравнивание многострочного текста относительно выноски. На вкладке можно отдельно задавать параметры выравнивания для текста, расположенного справа и слева относительно выноски.

Разместить текст над полкой: Если этот флажок установлен, последняя строка текста подчеркивается и текст пояснения располагается над полкой выноски. В этом случае другие возможности выравнивания исключены. Все параметры, заданные на вкладках диалогового окна, сохраняются до следующего изменения. После закрытия диалогового окна необходимо указать начальную точку выноски. Нажатие Enter в повторяющемся запросе точек завершает формирование линии выноски. Если количество точек ограничено, формирование завершается автоматически. Последующий диалог зависит от выбранного типа пояснения:

Мтекст: В этом варианте необходимо задать ширину, если хотите ограничить ширину текста или подтвердить нулевое значение по умолчанию для произвольной ширины текста. Затем следует ввести текст или нажатием Enter вызвать текстовый редактор. При вводе текста в командной строке каждое нажатие Enter начинает новую строку. Если Enter нажимается в начале очередной строки, ввод текста прекращается и строится линия выноски.

Копия объекта: Позволяет скопировать текст, многострочный текст, рамку допуска формы и расположения или блок и поместить его в конце линии выноски. Выбор копируемого объекта выполняется щелчком мыши.

Допуск: После построения линии-выноски автоматически открывается диалоговое окно для выбора обозначения допуска.

Блок: Опция запрашивает имя блока, точку вставки блока и масштабный коэффициент для X и Y, а также угол поворота.

Ничего: При использовании этой опции формируется выноска без надписи.
