Упражнение: Найти и заменить текст

1. Найдите в тексте определенные слова и замените их.

Таблицы и стили таблиц

AutoCAD 2006 позволяет вставлять в чертежи таблицы и заполнять их. При помощи табличных стилей можно оформлять таблицы.

Вставка таблицы

Д ля вставки таблицы в рисунок используется команда Таблица. После вызова команды автоматически запускается текстовый редактор, при помощи которого таблица заполняется. Вызвать команду Таблица можно одним из следующих способов:

• В меню Рисование выбрать команду Таблица.

• Нажать кнопку Таблица на панели инструментов Рисование.

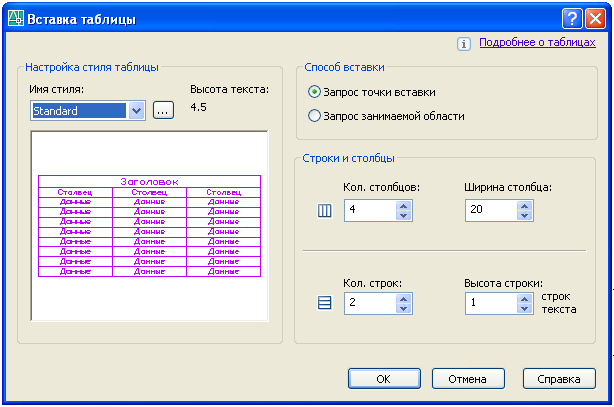

В открывшемся диалоговом окне определяется геометрия таблицы

В рисунке можно определять табличные стили, аналогично размерным стилям. В левой верхней части окна в списке Имя стиля выберите стиль для своей таблицы. Щелчок на кнопке с многоточием открывает окно команды Табл-стиль, где вы можете определить новый стиль. Высота текста установлена в стиле и отображается только здесь. Ниже в окне показан вид таблицы при заданном стиле.

Способ вставки. Существует два способа вставки таблицы: первый — задание точки вставки, второй — определение рамки в рисунке. Соответствующие переключатели позволяют выбрать один из этих способов.

Параметры строк и столбцов. В левых полях вы задаете число столбцов и число строк. Как правило, таблица состоит из одной общей строки с заголовком, строки с заголовками столбцов и строк с данными. Высота строк определяется высотой текста и размером полей. Это значение устанавливается в табличном стиле в поле Высота строки можно увеличить высоту путем ввода целого числа, большего единицы.

Если вы выбрали вариант вставки посредством рамки Запрос занимаемой области, диалоговое окно будет выглядеть иначе.

З адайте в окне количество столбцов и высоту строк. Ширина столбцов и количество строк определяется в зависимости от размера рамки. Существует возможность задания фиксированного числа строк и столбцов, при этом ширина столбцов и высота строк определяются размером рамки.

После задания всех параметров следует нажать ОК и разместить таблицу в рисунке. Затем активизируется текстовый редактор, в котором вы можете вводить и форматировать текст таблицы. При помощи клавиши Tab можно перейти в следующую ячейку, a Shift+Tab — в предыдущую. Посредством соответствующей команды контекстного меню в таблицу можно вставить поле. Кроме того, в таблицу можно вставлять простейшие формулы, выполняя суммирование ячеек, вычисляя среднее значение и т. п. Адресация ячеек и синтаксис формул при этом сходны с принятыми в Microsoft Excel, а список доступных функций приводится в контекстном меню ячейки.

Редактировать таблицу можно различными способами.

Команда Таблред. Эта команда позволяет редактировать отдельные ячейки таблицы. Самый быстрый способ вызова команды - двойной щелчок в ячейке таблицы. В результате запускается текстовый редактор, с помощью которого можно редактировать таблицу и изменять форматирование. Для перехода между отдельными ячейками используются клавиши Tab и Shift+Tab.

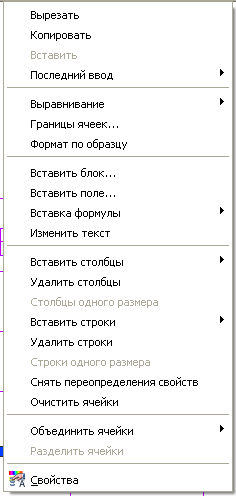

Контекстное меню. Если выделить одну или несколько ячеек таблицы и нажать правую кнопку мыши, откроется контекстное меню с командами для редактирования таблицы. Кроме редактирования текста и изменения формата, при помощи элементов контекстного меню можно удалять строки и столбцы, удалять содержимое ячеек, объединять ячейки и выполнять многие другие операции. Строка меню Удалить все переопределения свойств позволяет вернуться к исходному формату ячеек. Команда Свойства контекстного меню запускает Диспетчер свойств объекта.

Команда контекстного меню Вставить блок служит для вставки блоков в табличную ячейку. В диалоговом окне задаются параметры вставки. Если блок определен в рисунке, выберите его из списка Имя. В противном случае нажмите кнопку Обзор и выберите файл рисунка который хотите вставить в качестве блока. Существует возможность заполнения ячеек таблицы графическими символами.

Диспетчер свойств объекта. Редактирование таблицы можно выполнять и в Диспетчере свойств объекта. Для его открытия нужно выполнить двойной щелчок на граничной линии таблицы. В Диспетчере можно изменять геометрию таблицы, а также выполнять форматирование выделенных ячеек таблицы.

Табличный стиль определяет внешний вид таблицы: шрифт, цвет текста, цвет фона, внешние границы и т. д. Табличные данные, заголовки столбцов и всей таблицы можно форматировать различающимися стилями. В одном рисунке можно определять любое количество стилей. В свойствах таблицы сохраняется информация о том, с использованием какого стиля она создана. Последующее изменение стиля таблицы влечет за собой изменение всех таблиц, созданных с применением этого стиля. Команда Таблстиль служит для создания нового стиля, либо изменения существующего. Вызвать эту команду можно любым из следующих способов:

• В меню Формат выбрать строку Табличные стили.

• Нажать кнопку Табличные стили на панели инструментов Стили.

Вследствие вызова команды откроется диалоговое окно, в котором вы сможете управлять стилями таблицы.

В списке Стили перечислены все табличные стили рисунка. Выделите требуемый стиль и нажмите кнопку Текущий либо выполните на нем двойной щелчок, чтобы сделать его текущим. Все новые таблицы будут в дальнейшем создаваться с применением этого стиля. Щелчок на кнопке Удалить удаляет выделенный стиль, но только в случае отсутствия таблиц, созданных в этом стиле. Для создания нового стиля щелкните на кнопке Создать. Откроется диалоговое окно, в котором нужно ввести имя нового стиля. Для нового стиля в качестве базы используется существующий стиль, который вы можете выбрать. Выберите в качестве базового стиль, наиболее похожий на создаваемый.

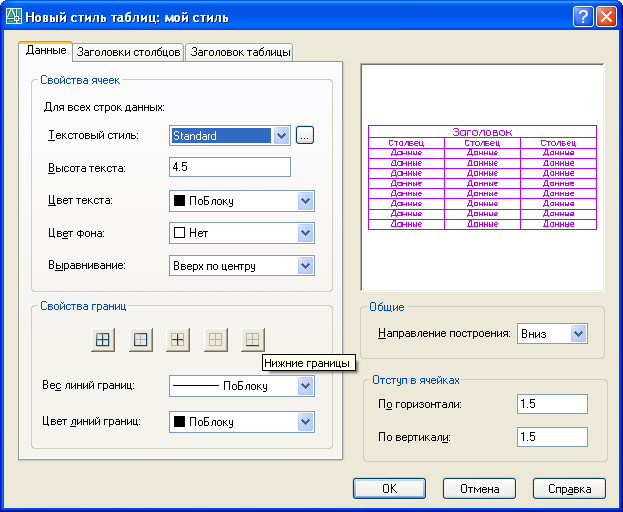

После нажатия кнопки Далее в диалоговом окне с тремя вкладками можно задать формат таблицы (параметры стиля):

Вкладка Данные. Выберите здесь стиль, высоту и цвет текста, цвет заливки и выравнивание текста для всех табличных ячеек данных. Если вы хотите задать другой формат для некоторых ячеек, выполните их форматирование отдельно. В группе полей Свойства границ вы выбираете вид линий, ограничивающих ячейки данных. Правая половина окна служит для предварительного просмотра таблицы. Ниже справа в списке Направление построения выбирается положение заголовка в таблице и ориентация таблицы. В поле Отступ в ячейках вы задаете расстояние от содержимого ячейки до ее границы. При стандартной установке 1.5 величина поля устанавливается равной 0.5 от высоты текста.

В кладки Заголовки столбцов и Заголовок таблицы служат для форматирования заголовков столбцов и общего заголовка таблицы. Они предлагают такие же возможности для форматирования, как и первая вкладка, но содержат по одному дополнительному флажку для включения в таблицу соответствующих заголовков.

Если в первом диалоговом окне команды Таблстиль выделить стиль и нажать кнопку Изменить откроется диалоговое окно для изменения выбранного стиля. Все таблицы, созданные ранее с применением этого стиля, автоматически изменятся после его изменения.

Смену текущего стиля можно выполнить на панели инструментов Стили На ней расположен список существующих в рисунке табличных стилей. Выбранный в этом списке стиль становится текущим.
