Работа №2 Рисование и редактирование

Создание нового рисунка с использованием шаблона

мы выполнили некоторые предварительные установки, а сейчас приступим к созданию нового рисунка с использованием шаблона.

Создание нового рисунка по шаблону

При выполнении команды Новый вам предоставляется возможность выбор шаблона для создания нового рисунка.

Если шаблон сохранен в другой папке, его можно найти, нажав кнопку Обзор в диалоговом окне Начало работы, в результате чего откроется окно выбора файла.

Упражнение: Создание рисунка по шаблону

1. Выберите команду Новый и начинайте создание рисунка с использованием шаблона Тест.dwt из своей папки или папки примеров.

2 Выберите команду Сохранить как и сохраните рисунок под именем *.dwg в своей папке.

Рисование контуров

Технику рисования, рассмотренную в первой работе, мы проверим сейчас на практических примерах. Сначала построим грубые контуры, которые потом будем постепенно совершенствовать.

Упражнение: Настройка средств обеспечения точности рисования и рисование контуров

1. Включите полярную привязку с углом приращения 45°.

2. Включите привязку объекта. Установите режимы объектной привязки Конточка, Пересечение, Квадрант, Центр, Середина u Продолжение. Подключите в AutoCAD отслеживание при объектной привязке.

3. Слой (ОСНОВНЫЕ) сделайте текущим.

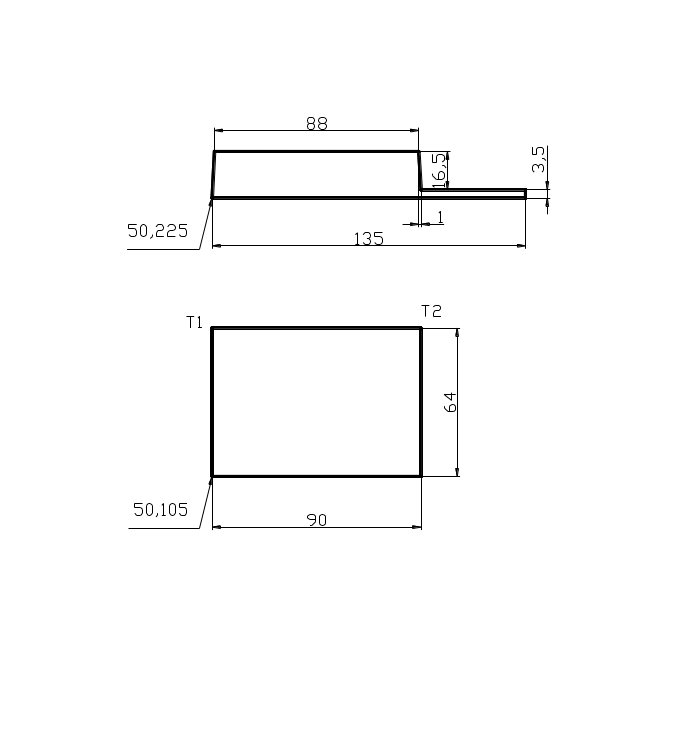

4. С помощью команды Отрезок нарисуйте контур в форме прямоугольника, начинающийся в точке с координатами 50,105. его размер: ширина — 90 единиц рисунка, высота — 64 единицы рисунка. Продолжайте рисовать от начальной точки с заданием длины и объектным отслеживанием.

Команда: Отрезок

Первая точка: 50, 105

Следующая точка или [Отменить]: Перемещать указатель-перекрестие вправо до появления горизонтальной линии продолжения, ввести 90 и (Enter)

Следующая точка или [Отменить]: Перемещать указатель-перекрестие вверх до появления вертикальной линии продолжения, ввести 64 и (Enter)

Следующая точка или [Замкнуть/Отменить]: Перемещать указатель-перекрестие к начальной точке, а затем опять вверх. Как только обе линии пересекутся, щелкнуть мышью в точке пересечения. Можно перемещать указатель влево до появления горизонтальной линии продолжения, ввести 90 и (Enter)

С ледующая точка или [Замкнуть/Отменить]: Нажать клавишу З или выбрать строку Замкнуть из контекстного меню

5. Нарисуйте следующий контур, начало которого находится на расстоянии 56 единиц выше левой верхней точки первого контура. Размеры указаны на рисунке.

6. Для первой точки используйте объектное отслеживание, либо абсолютные координаты, а затем задание длины или относительные координаты.

Команда: Отрезок

Первая точка: Перемещайте указатель в точку Т1, затем вверх до появления вертикальной линии продолжения, наберите 56 или абсолютные координаты 50,225

Следующая точка или [Отменить]: Перемещать указатель-перекрестие вправо до появления горизонтальной линии продолжения, ввести 135

Следующая точка или [Отменить]: Перемещать указатель-перекрестие вверх до появления вертикальной линии продолжения, ввести 3.5

Следующая точка или [Замкнуть/Отменить]: Переместить указатель в точку Т2, а затем опять вверх. Как только обе линии пересекутся, щелкнуть мышью в точке пересечения. Можно ввести относительные координаты @45<0

Следующая точка или [Замкнуть/Отменить]: Ввести @-1,16.5

Следующая точка или [Замкнуть/Отменить]: Перемещать указатель-перекрестие вправо до появления горизонтальной линии продолжения, ввести 88

Следующая точка или [Замкнуть/Отменить]: Выбрать строку Замкнуть из контекстного меню
