1.2.2 Ходовая часть

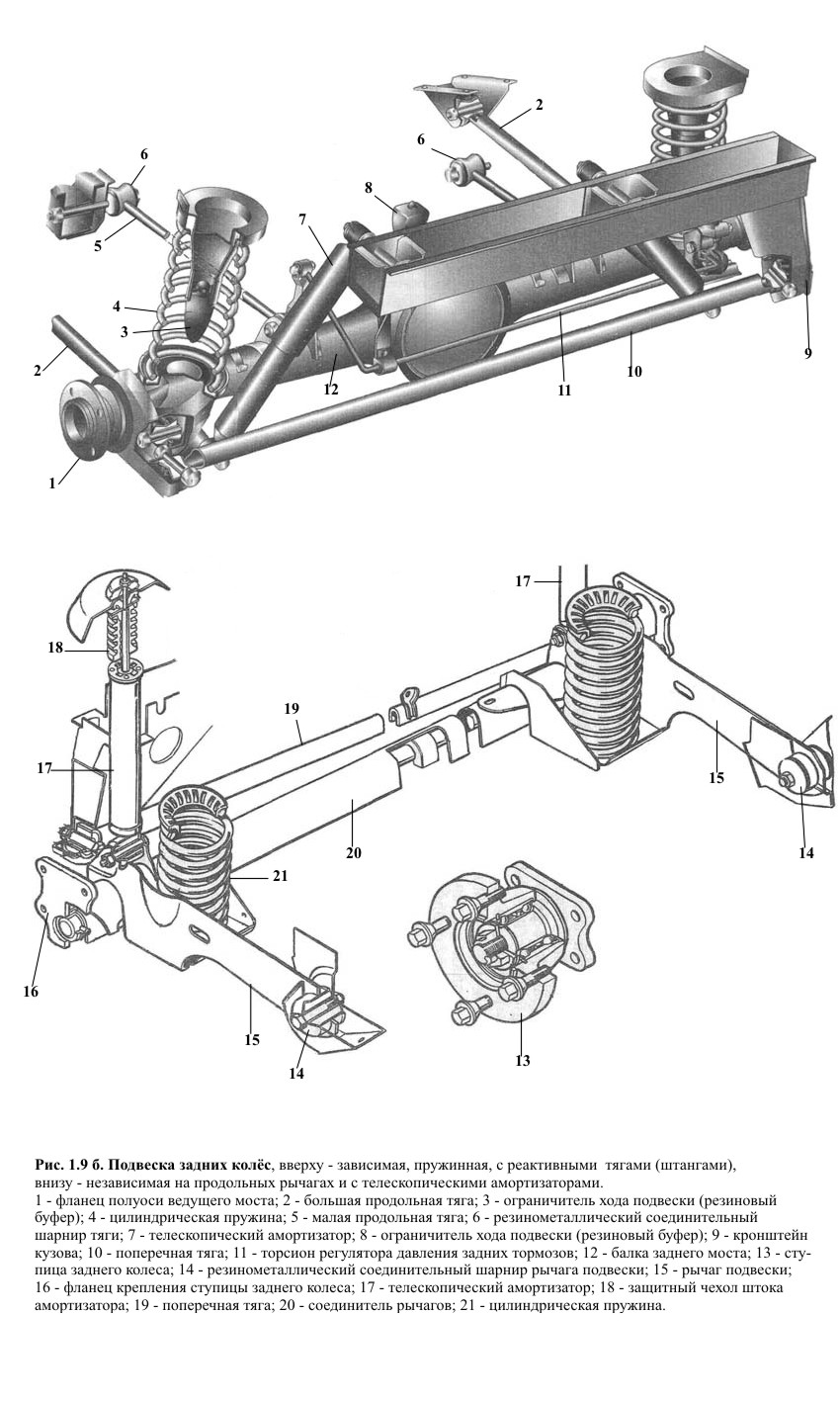

Ходовая часть автомобиля состоит из: 1) несущего основания; 2) передней и задней осей; 3) подвески и 4) колёс. Несущим основанием легкового автомобиля является несущий кузов или рама. Так же, несущее основание может быть образовано элементами рамы, соединёнными с профильными элементами панели пола. Полученная таким образом конструкция, представляет собой отдельный узел автомобиля. К несущему основанию (кузову или раме) крепятся все части и механизмы автомобиля. На раму устанавливается и сам кузов (кабина). Передние и задние оси автомобиля могут быть ведущими и неведущими. Ведущими осями являются балки ведущих мостов (переднего и/или заднего). Неведущая ось грузового автомобиля представляет собой стальную балку при помощи рессор соединяемую с рамой. У легковых автомобилей, имеющих независимую подвеску колёс, понятие неведущей передней и задней оси отсутствует. В передней части несущего кузова автомобиля с задней ведущей осью имеется стальная балка – поперечина, прикрепляемая к кузову жёстко. В задней части несущего кузова автомобиля с приводом на передние колёса также имеется поперечная балка, называемая соединителем рычагов, которая присоединяется к кузову через элементы подвески. К балкам крепятся рычаги подвески и другие детали. Подвеска гасит колебания кузова, возникающие при движении автомобиля, смягчает и поглощает удары колёс о неровности дороги тем самым, обеспечивая больший комфорт водителю и пассажирам, сохранность грузов и эксплутационную безопасность автомобиля. Подвеска автомобилей бывает зависимой и независимой. Следует различать рессорные, рычажные, пружинные, торсионные, гидропневматические и пневматические подвески, а также подвески смешанного типа. Основные типы подвесок показаны на рис.1.9а и рис.1.9 б
Колёса автомобиля могут быть ведущими, ведомыми и управляемыми. Ведущими колёсами могут являться передние колёса, задние колёса или все колёса автомобиля. Если ведущей является одна пара колёс (независимо – передняя или задняя), то автомобиль имеет колёсную формулу 4х2; если ведущими являются все четыре колеса, то – 4х4. Управляемые колёса у легкового автомобиля – передние. Управляемые передние колёса устанавливаются на ось с углом развала в вертикальной плоскости, равным 0 - 3° и схождением 2 – 4 мм. Для стабилизации управляемых колёс в среднем положении ось поворота колеса имеет поперечный и продольный наклоны (рис. 1.10.). Колесо состоит из металлического обода и диска. У штампованных колёс диск с ободом соединяются посредством сварки. У литых и кованых колёс диск и обод выполнен за одно целое. На обод колеса монтируется шина. Шины бывают двух типов – камерные и бескамерные. По способу укладки несущего корда, различают шины радиальные и диагональные, а по форме и рисунку протектора – зимние, летние и всесезонные. Имеются и другие конструктивные различия шин.
1.2.3 Механизмы управления

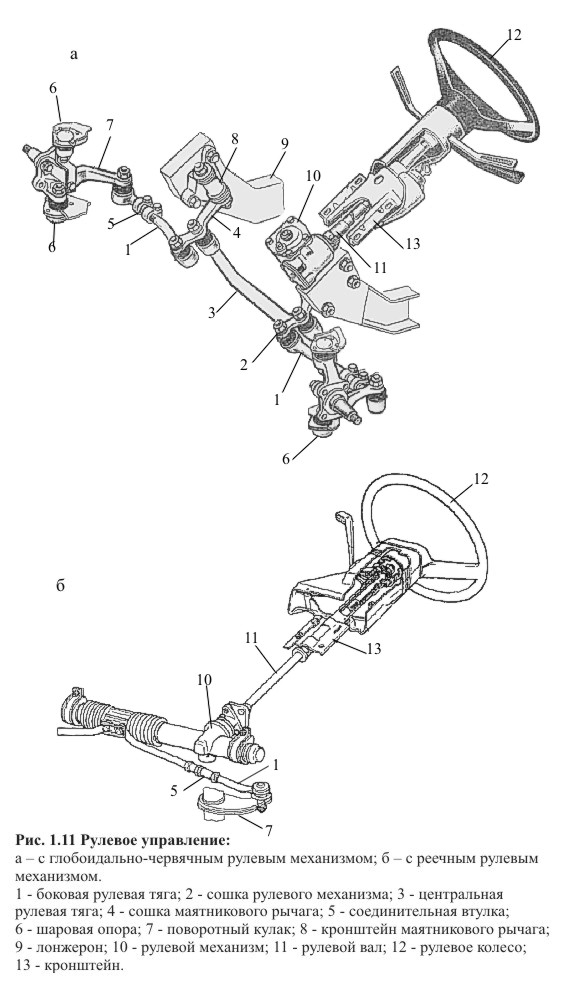

К механизмам управления относятся рулевое управление и тормоза. Рулевое управление обеспечивает изменение направления движения автомобиля путём поворота его управляемых колёс. Рулевое управление состоит из: 1) рулевого колеса с валом, установленным в рулевой колонке; 2) рулевого механизма; 3) рулевого привода и некоторых других деталей. Рулевой механизм обеспечивает передачу усилий от рулевого колеса с валом на детали рулевого привода и далее на рулевую трапецию и управляемые колёса. Большее распространение имеют рулевые механизмы глобоидально-червячного и реечного типа. К деталям рулевого привода легковых автомобилей с независимой передней подвеской относят рулевую сошку, маятниковый рычаг, среднюю и боковые рулевые тяги, рулевые наконечники, рулевые рычаги поворотных кулаков или стоек и другие детали. В устройстве привода рулевого механизма червячного или реечного типа имеются отличия. Детали рулевого привода образуют рулевую трапецию. Рулевая трапеция осуществляет одновременный поворот управляемых колёс, при этом, внутреннее к центру поворота колесо должно поворачиваться на больший угол, чем внешнее, для обеспечения качения колёс по окружностям, описанным из одного центра. Следует различать нерасчленённые и расчленённые рулевые трапеции. Нерасчленённую трапецию применяют на автомобилях, у которых управляемые колёса устанавливаются на одной оси, подвешенной через детали подвески к кузову или раме. Расчленённую подвеску используют при независимой подвеске управляемых колёс. Рулевые управления с глобоидально-червячным механизмом и механизмом реечного типа показаны на рис. 1.11

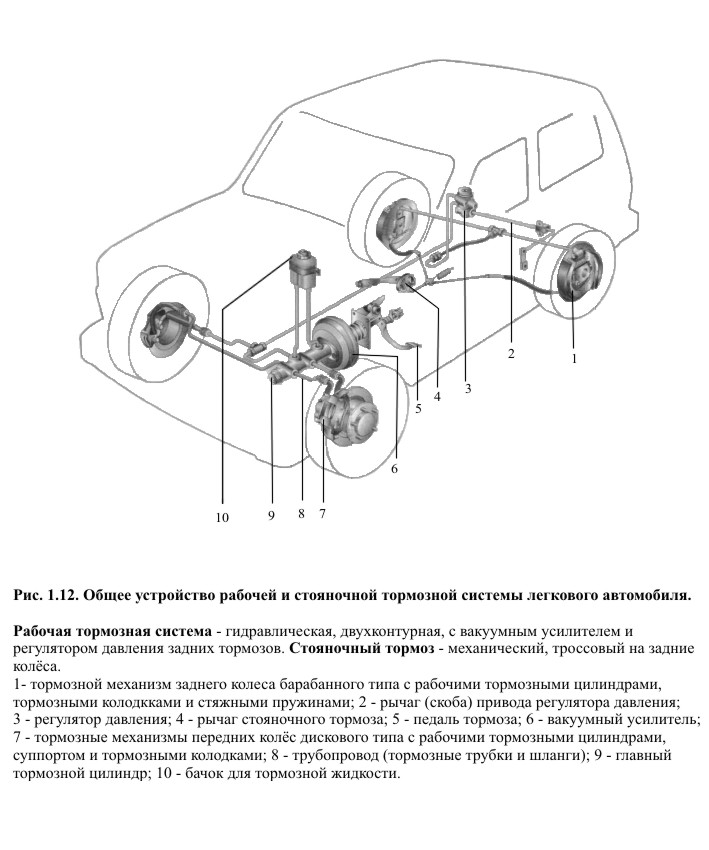

Тормозные системы автомобиля служат для снижения скорости автомобиля и его остановки, а также для удержания автомобиля в неподвижном состоянии. Замедление автомобиля обеспечивает рабочая тормозная система. Удержание автомобиля в неподвижном состоянии на уклоне при остановке или стоянке обеспечивает стояночная тормозная система. Помимо перечисленных систем, которые можно назвать основными, автотранспортные средства оснащаются другими средствами для торможения. На грузовых автомобилях и прицепных устройствах находят применение аварийные, запасные, вспомогательные, а также различные типы моторных тормозных систем. Широкое распространение имеют антиблокировочные системы (ABS). Управление рабочей тормозной системой осуществляется от ножной педали тормоза. Передача усилий от педали тормоза к рабочим тормозным механизмам реализуется через гидравлический, пневматический и редко механический привод. В автомобилях, оснащённых системами ABS, ASR и системами управления динамикой автомобиля тормозные усилия регулируются ЭБУ (электронными блоками управления). Электронные системы управления тормозами широко используется в электропневматических и электрогидравлических тормозных механизмах. Основными узлами и деталями рабочей тормозной системы с гидравлическим приводом являются: 1) главный тормозной цилиндр с бачком для тормозной жидкости; 2) рабочие тормозные цилиндры, соединённые с главным тормозным цилиндром и регулятором тормозных усилий трубопроводами; 3) колёсные тормозные механизмы, состоящие из тормозных барабанов или дисков и тормозных колодок; 4) педаль тормоза и усилитель тормозов вакуумного или иного типа. Стояночный тормоз имеет механический привод и при включении блокирует задние колёса автомобиля. В ряде устаревших конструкций стояночный тормоз воздействует на карданный вал (в настоящее время применение трансмиссионного стояночного тормоза запрещено Правилами ЕЭК ООН и ГОСТ РФ). На грузовых автомобилях с пневмотормозами стояночный тормоз приводится в действие при помощи энергоаккумулятора. Общее устройство рабочей и стояночной тормозной системы легкового автомобиля показано на рис. 1.12
