4. Определение объемов дноуглубительных работ

4.1. Составление схем обвехования прорезей

Схемы обвехования прорезей составляются в соответствии с §8.3 [1] и выполняются на плане участка реки. Длина серии принимается 100 м.

4.2. Определение объемов выемки грунта

Объем выемки грунта подсчитывается по сериям длиной 100 м, на которые разбивается прорезь (рис. 1). Для этого на основе исходного плана участка реки строятся продольные профили дна по кромкам и оси прорези (рис. 5). При этом полезная толщина снимаемого слоя h_п определяется от проектного уровня как разница между гарантированной глубиной и глубиной в данной точке соответствующего продольного створа h_п=T_г – h. Далее в пределах каждой серии находятся площади срезаемого грунта f_i и подсчитывается объем полезной выемки:

, (11)

где: i – номер серии;

f_i – площадь срезаемого грунта на этой серии, а подстрочные индексы л, о, п – обозначают соответственно профили по левой кромке, по оси прорези и по правой кромке.

Объем переуглубления для прорези в несвязном грунте в пределах одной серии V_пер.i=100B_п h_пер, где величина технологического переуглубления h_пер=0.7÷0.8 м (при траншейной разработке прорези), а для прорези в связном грунте V_пер.i=100B_п h_з (где h_з=0.1 м – запас на неровность выработки).

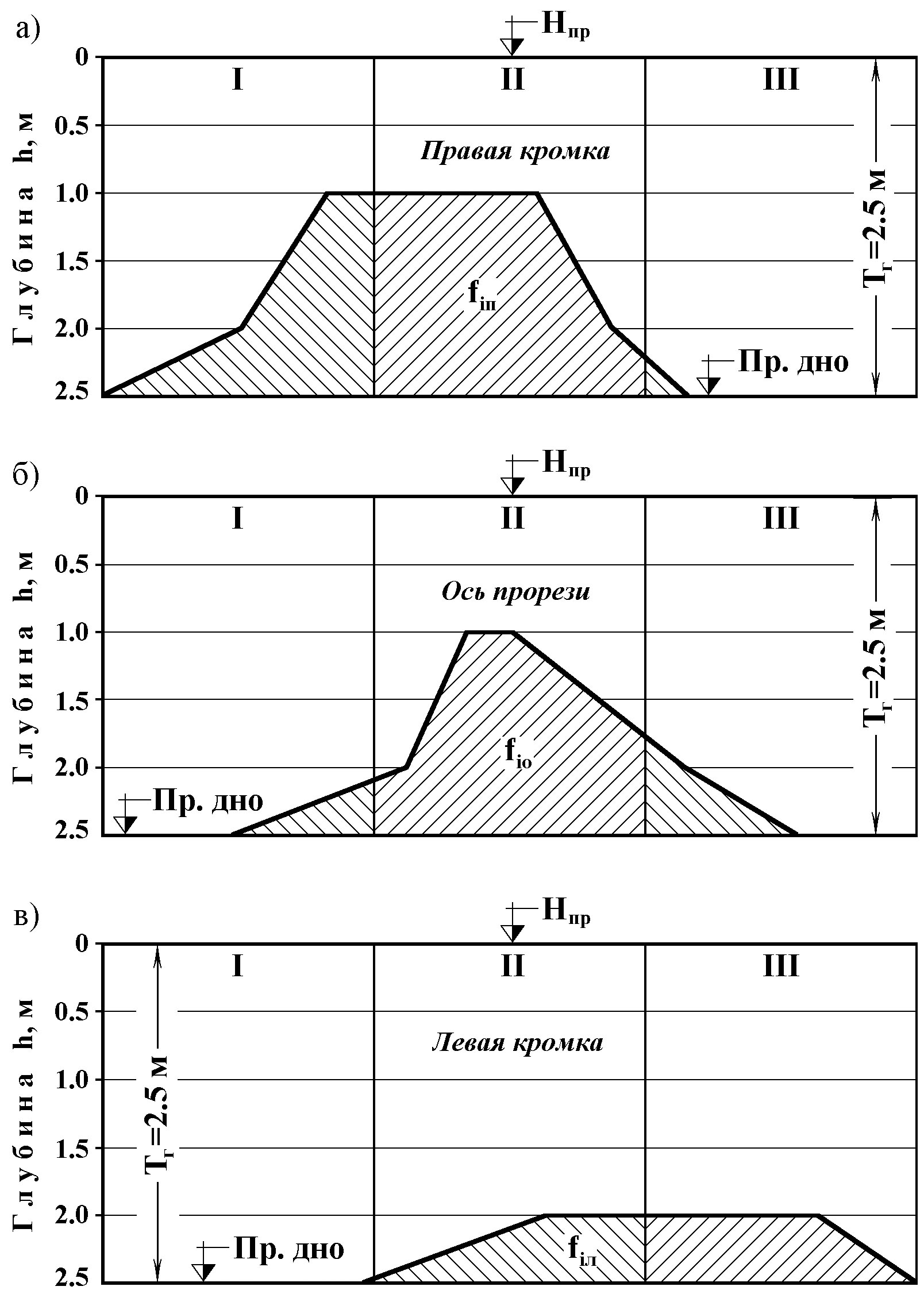

Рис. 5. Продольные профили дна по правой кромке (а), оси прорези (б)

и левой кромке (в) прорези

Полный объем выемки на серии V_п,i получают, прибавляя к полезному объему V_i объем переуглубления V_пер.i. Складывая объемы выемки по всем сериям, получают полный объем работ на прорези. Результаты расчета объемов дноуглубительных работ сводятся в табл.4.

Таблица 4

Объемы дноуглубительных работ

Наименование прорези	№ серии	fiп, м2	fiо, м2	fiл, м2	Vi, м3	Vпер.i, м3	Vп,i, м3
Верхняя прорезь	1 2 3 4 5 . . .
Полный объем тыс. м3
Нижняя прорезь	1 2 3 4 5 . . .
Полный объем тыс. м3

По окончании расчетов составляется сводная таблица объемов дноуглубительных работ с указанием длины прорези L_п, ее ширины B_п, а также площади выемки S_п, полного объема V_п и средней толщины снимаемого слоя h_сн=V_п/S_п (табл.5.).

Таблица 5

Сводная таблица объемов дноуглубительных работ

Наименование прорези	Lп,	Bп, м	Sп, м2	Vп, тыс.м3	hсн, м
Верхняя
Нижняя
