5.6. Построение характеристики насоса и трубопровода при работе землесоса на гидросмеси. Построение рабочей линии
На основании рассчитанных значений строятся:
Семейства кривых характеристики насоса (по данным табл.10)
;
;
Семейство кривых кавитационной характеристики насоса (по данным табл.10)
;
Семейство кривых характеристики всасывающего трубопровода (по данным табл.17)
;
Семейство кривых характеристики грунтопровода (по данным табл.18)
.
Совокупность графических построений, необходимых для выбора расчетной производительности землесоса представлена на рис.8.
Рабочая линия р-р (рис. 8) образуется пересечением семейства кривых характеристик насоса
,
с семейством кривых характеристик грунтопровода
.
5.7. Определение ограничений работы землесоса
Производительность землесоса по грунту с повышением консистенции увеличивается. Следовательно, желательно, чтобы землесос работал с большим насыщением смеси. Однако существует три ограничения работы землесоса.
По кавитации (линия к-к, рис. 8).
Пересечение линий кавитационной характеристики насоса с линиями характеристики всасывающего трубопровода дает границу области кавитации.

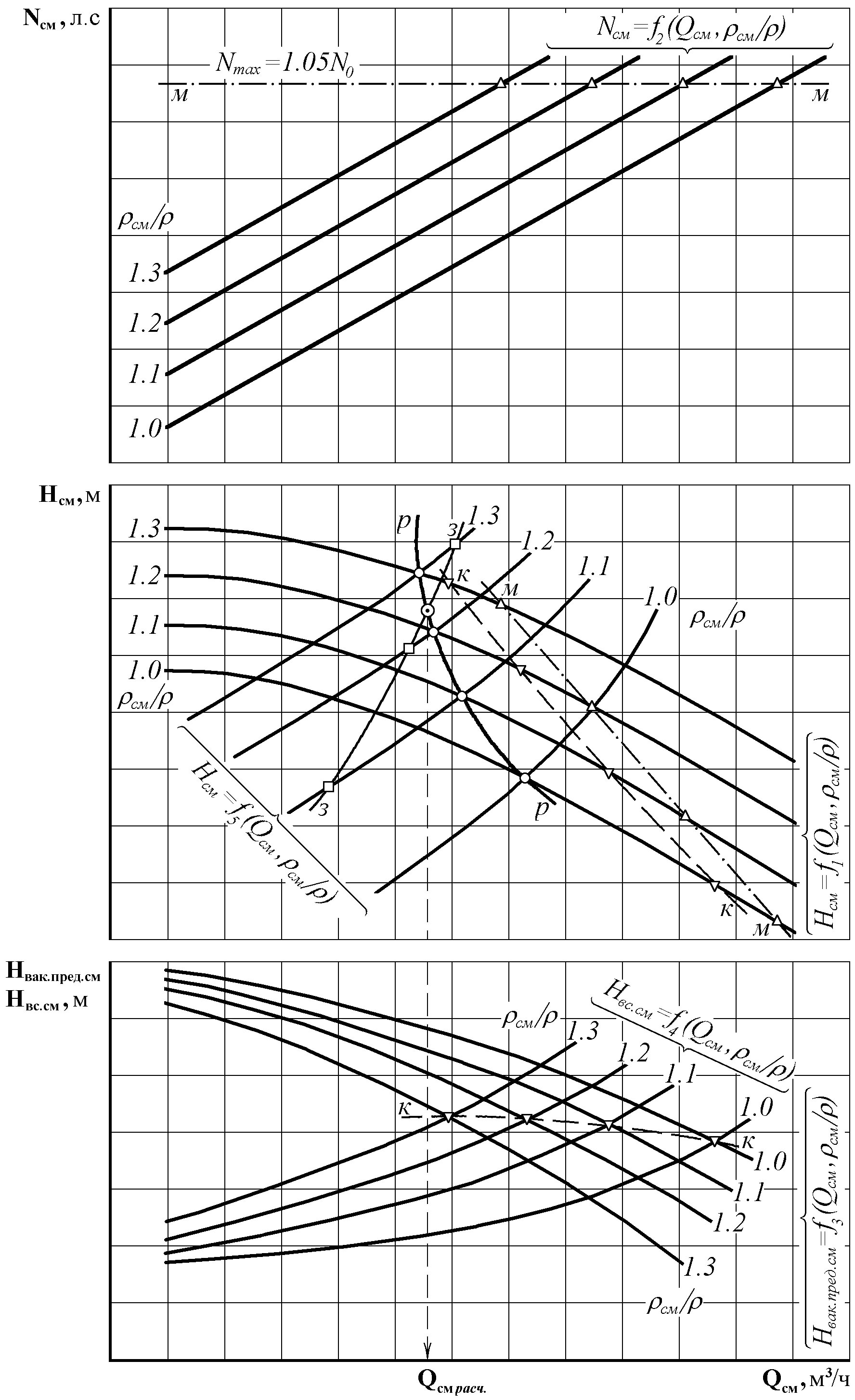

Рис. 8. Характеристики насоса и трубопровода
при работе землесоса на смеси
Линия к-к переносится на характеристику
насоса
.
По заилению (линия з-з, рис. 8).
Линия з-з
соединяет точки характеристик
грунтопровода
,
в которых при данном отношении см/
расход смеси имеет критическое значение:
.
Для построения ограничительной линии по заилению подсчитываются по ранее полученным значениям критической скорости кр (п. 5.5.3) значения критического расхода Qсм.кр (табл. 19)
Таблица 19
Значение критического расхода Qсм.кр
кр, м/с |
кр1 |
кр2 |
кр3 |
Qсм.кр, м3/ч |
|
|
|
По мощности двигателя (линия м-м, рис. 8 ).
Линия м-м ограничений по мощности
двигателя получается путем совмещения
характеристики
с линией максимальной мощности двигателя
,
где N0 – номинальная
мощность двигателя (указана в задании).
Эта линия переносится на характеристику
насоса
.
5.8. Определение расчетной производительности землесоса по грунту
5.8.1. Выбор расчетной производительности землесоса по смеси и расчетного значения относительной плотности смеси
В случае пересечения рабочей линии с линией ограничений по заилению или с линией ограничений по мощности, расчетная производительность Qсм.расч. и относительная плотность смеси (см/)расч. определяются в точке пересечения. Если рабочая линия пересекается с линией ограничений по кавитации, расчетная производительность и относительная плотность устанавливаются по точке рабочей линии, расположенной ниже точки пересечения на значение запаса Нсм=0.5 м. Если при см/1.3 работа землесоса не ограничивается ни заилением, ни мощностью двигателя, ни кавитацией, принимают расчетное значение относительной плотности смеси (см/)расч=1.3. Расчетная производительность Qсм.расч. берется в точке рабочей линии с этим значением относительной плотности.
