Лабораторная работа Гидромоторы

Объемные гидравлические моторы (гидромоторы) преобразуют гидравлическую энергию в механичес­кую.

Как и для насосов, имеется множество различных конструктивных принципов и систем. Если ни одна из систем не может оптимально удовлетворить всем предъявляемым требованиям, в каждом конкретном случае должен быть отобран наиболее подходящий гидромотор.

Частота вращения (число оборотов в минуту)

Только немногие из гидромоторов могут успешно применяться одновременно в диапазоне очень ма­лых частот вращения и при частотах вращения свы­ше 1000 мин^-1. В этой связи гидромоторы подразде­ляются на быстроходные (п = 500... 10000 мин¹) и тихоходные (п = 0,5... 1000 мин ¹).

Крутящий момент

Крутящий момент, развиваемый гидромотором, за­висит от его рабочего объема и перепада давлений в полостях. Тихоходные гидромоторы уже при не­больших частотах вращения развивают большие крутящие моменты. Эти так называемые LSHT гид­ромоторы (Low speed - High torque motors) описы­ваются в отдельном разделе.

Развиваемая мощность

Мощность, развиваемая гидромотором, зависит от рабочего объема и перепада давлений, она прямо пропорциональна частоте вращения. Таким образом, быстроходные гидромоторы хорошо подходят для мощных гидроприводов.

2. Конструктивные принципы

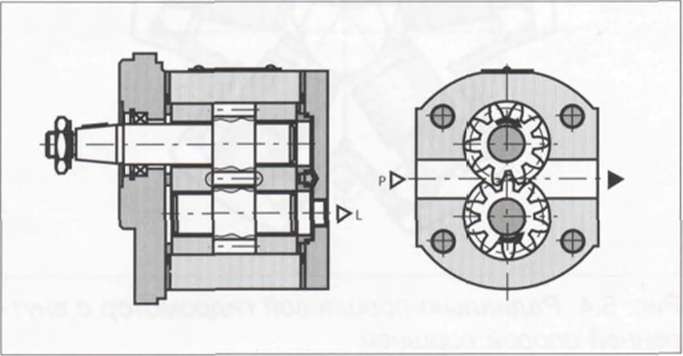

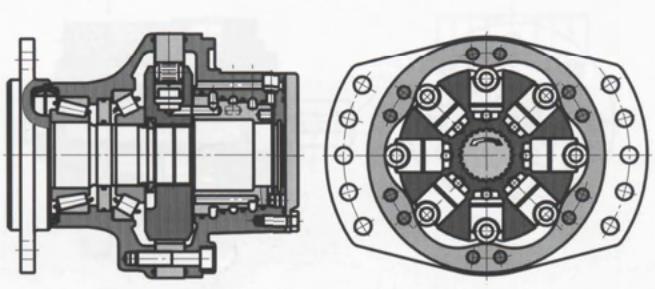

Рис. 5.1. Шестеренный гидромотор Рис. 5.2. Гидромотор с

планетарными шестернями

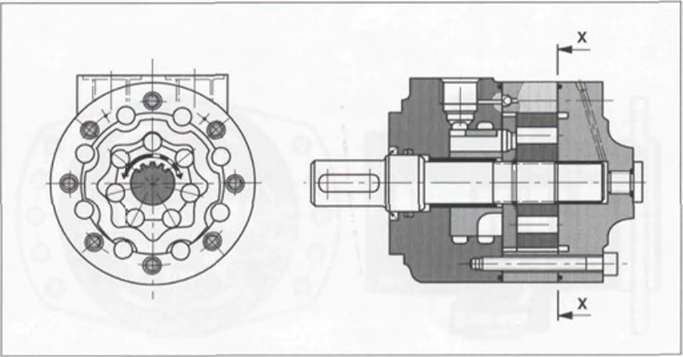

Рис. 5.3. Пластинчатый гидромотор

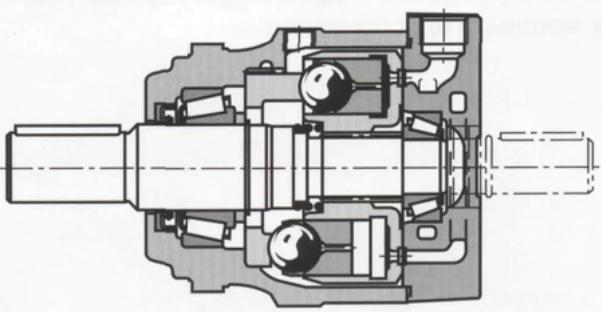

Рис. 5.4. Радиально-поршневой гидромотор с внутренней опорой поршней

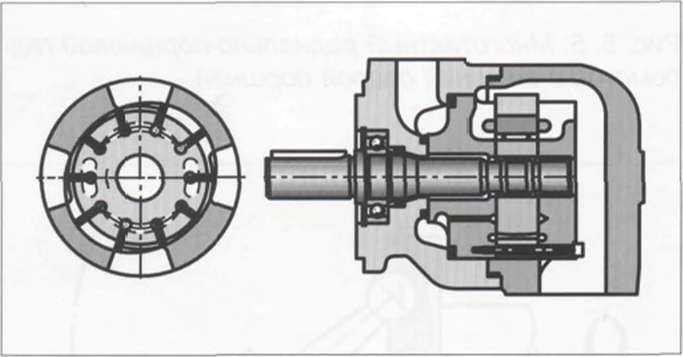

Р ис. 5. 5. Многотактный радиально-поршневой гид­ромотор с внешней опорой поршней

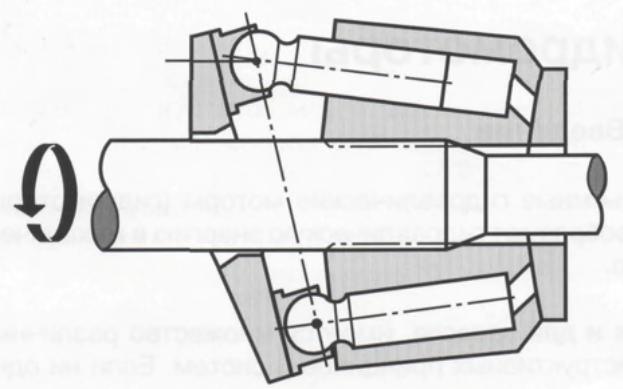

Рис. 5.7. Аксиально-поршневой гидромотор с наклонным диском

Рис. 5.6. Аксиально-поршневой гидромотор с наклонным диском

Рис. 5.8. Многотактный аксиально-поршневой гид­ромотор с неподвижным валом

Рис. 5.8. Многотактный аксиально-поршневой гид­ромотор с неподвижным корпусом

3. Функциональное описание

3.1. Шестеренные (зубчатые) гидромоторы

Шестеренные гидромоторы конструктивно весьма похожи на шестеренные насосы. Различия заключаются в зоне осевого давления и наличии канала для отвода рабочей жидкости, поскольку гидромоторы предназначены для работы в реверсивном режиме.

Подводимая к гидромотору рабочая жидкость воздействует на шестерни. Возникающий при этом крутящий момент передается через вал гидромотора.

Шестеренные гидромоторы часто применяются в гидроприводах навесных агрегатов самоходных машин и транспортных средств, а также в сельско­хозяйственной технике для привода транспортеров, разбрасывателей, вентиляторов, компрессоров.

Основные параметры:

Рабочий объем примерно от 1 до 200 см³. Максимальное рабочее давление до 300 бар. Диапазон частот вращения 500... 10000 мин'.

Шестеренные и аксиально-поршневые гидромоторы относятся к быстроходным машинам. Они применяются в диапазоне частот вращения свыше 500 мин '. Для получения небольших частот вращения применяют быстроходные модели с передаточным механизмом (редуктором) или тихоходные гидромоторы LSHT - (Low speed - High torque), которые имеют наилучшие характеристики и КПД при частотах вращения до 500 мин^-1.

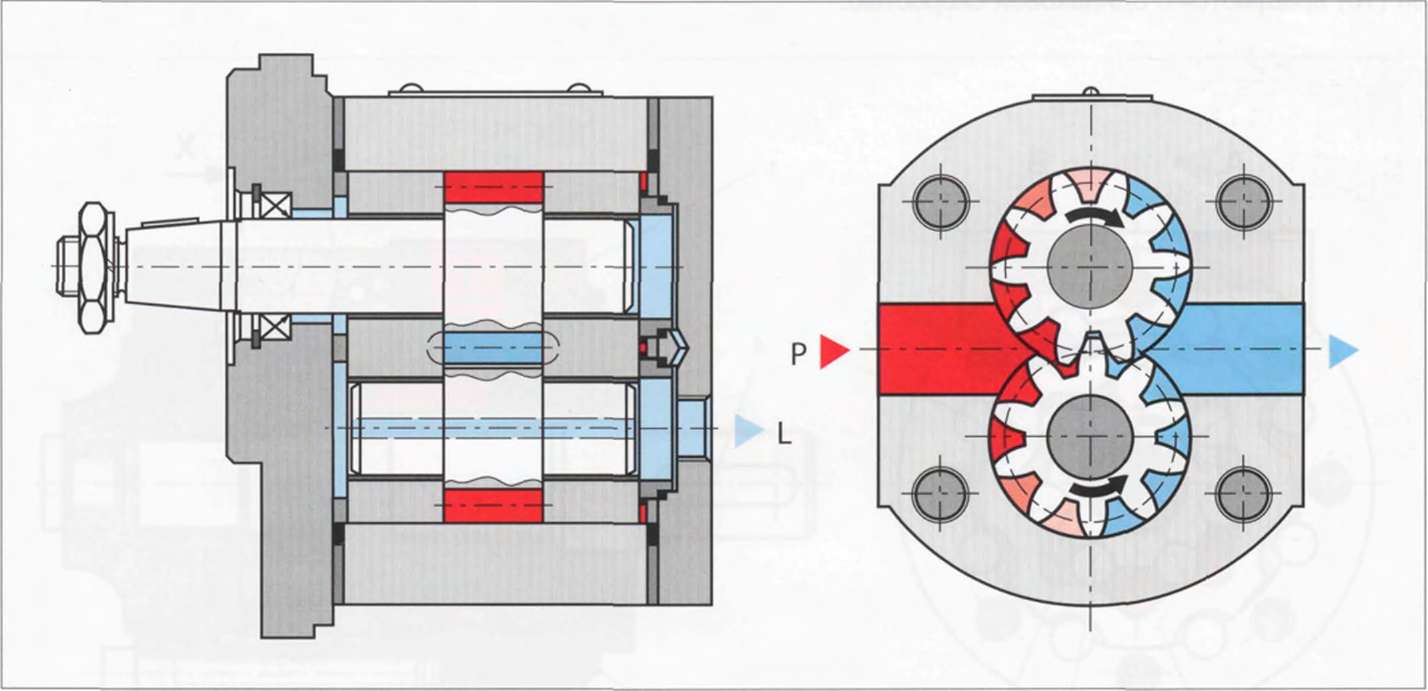

Рис. 5.10. Шестеренный гидромотор
