3.2.1. Автоматический регулятор, работающий по принципу зависимости от давления
У регулируемых гидромоторов с наклонным блоком крутящий момент возникает непосредственно на приводном валу, а ротор ведется коническими поршнями. Изменение угла наклона осуществляется специальным гидроцилиндром путем смещения распределительного диска вдоль цилиндрической опорной поверхности.
При постоянных подаче насоса и рабочем давлении
с уменьшением угла растет частота вращения и уменьшается крутящий момент
увеличение угла приводит к росту крутящего момента и снижению частоты вращения.
Величина рабочего объема устанавливается автоматически в зависимости от действующего давления. При увеличении давления в линии А или В до величины, определяемой настройкой регулятора, рабочий объем изменяется от Vg min до Vg max . Если давление не превышает установленную величину, гидромотор имеет минимальный угол наклона.
1- Регулятор
2

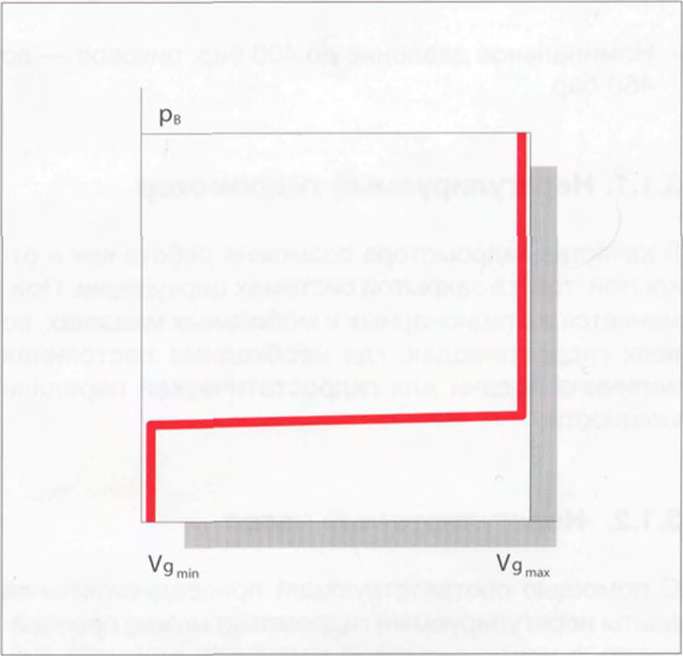

Рис. 18.
Характеристика регулятора давления
3- Гидроцилиндр управления

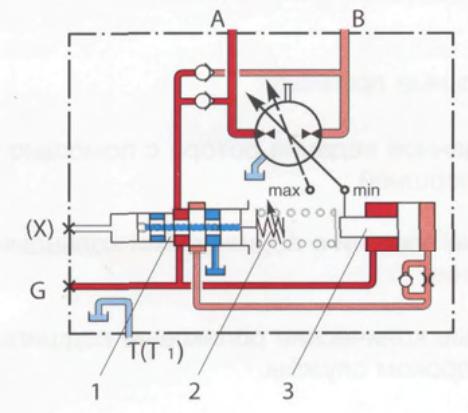

Рис. 17. Регулятор давления
3.3. Регулируемые насосы с наклонным блоком для систем открытой циркуляции
Отличительные признаки:
Аксиально-поршневой приводной механизм
Бескарданное ведение ротора с помощью конических поршней
Надежные конические роликовые подшипники с долгим сроком службы
Рабочий объем регулируется от Vg 0 / до Vg max
Регулировка мощности по гиперболической кривой
Регулировка давления с помощью гидравлических и электрических регуляторов, возможность эксплуатации в режиме Load-sensing (чувствительности к нагрузке)
Максимальное давление до 350 / 400 бар
Возможность применения как в стационарных, так и в мобильных машинах.
3.3.1. Применение в области высокого давления
Регулируемые насосы используются для систем открытой циркуляции с прокачкой сливающегося потока через корпус. Приводной механизм с наклонным блоком обладает жесткой конструкцией и хорошей способностью к самопрокачке. Подшипниковая опора приводного вала способна воспринимать внешние силы. При повышенных требованиях к несущей способности и долговечности применяется приводной механизм с так называемыми Long-life-подшипника- ми (подшипниками длительной эксплуатации). Изменение угла наклона приводного механизма осуществляется путем смещения распределительного диска гидроцилиндром управления вдоль цилиндрической опорной поверхности. При увеличении угла приводной крутящий момент и подача насоса возрастают, при уменьшении угла они уменьшаются (максимальный угол, например, 25° или 26,5°, минимальный 0°). Насос может быть отрегулирован в зависимости от рабочего давления или подстроен с помощью внешних сигналов. Необходимая для подстройки энергия забирается из напорной линии.

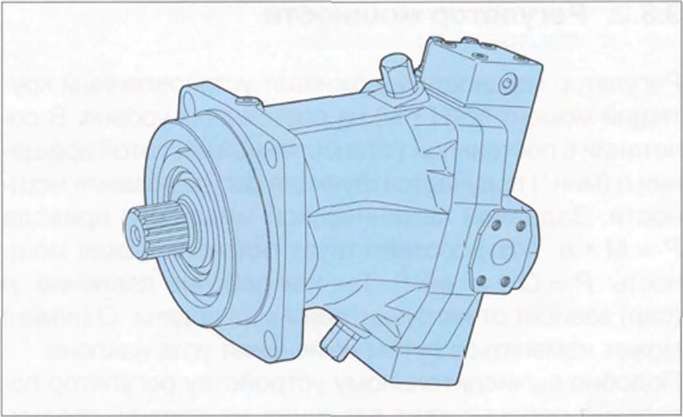

Рис. 19. Регулируемый насос с наклонным
блоком
-
Рис. 21. Насос с встроенными регуляторами давления и мощности
Регулятор мощности- Регулятор давления
- Гидроцилиндр управления
