3.4. Правила зображення умовних графічних позначок

Технологічне планування, що розробляється в процесі навчання, являє собою план, на якому вказують розташування виробничих підрозділів, устаткування, місця робітників, які обслуговують устаткування, підйомно-транспортних засобів, місць складування матеріалів, заготовок, виробів та оснащення, допоміжних приміщень та пристроїв, засобів колективного захисту працюючих від дії небезпечних та шкідливих факторів виробничого процесу, проходи та проїзди, а також технологічні потоки.

Технологічне устаткування зображується на плані згідно з правилами, встановленими для виконання темплетів по ГОСТ 2.428- 84. На темплеті технологічне устаткування являє собою вид зверху, на якому повинні бути зображені та позначені:

- габаритні контури устаткування у положенні спокою;

- контури рухомих частин устаткування, якщо при переміщенні вони виходять за рамки габаритних контурів в положенні спокою;

- осьові лінії;

- місця обслуговування устаткування та місце обслуговуючого персоналу, з якого переважно виконується обслуговування;

- місця підводу та відведення середовищ, види середовищ;

- позначення технологічного устаткування;

- місце випуску відходів матеріалів.

Позначення місця обслуговуючого персоналу, умовні позначки енергоносіїв, що підводяться, та середовищ (промислових підводок) вказують у контурі зображення устаткування або біля нього.

В рамках контуру умовного позначення технологічного устаткування або на виносних лініях треба вказувати номер позиції його на плані.

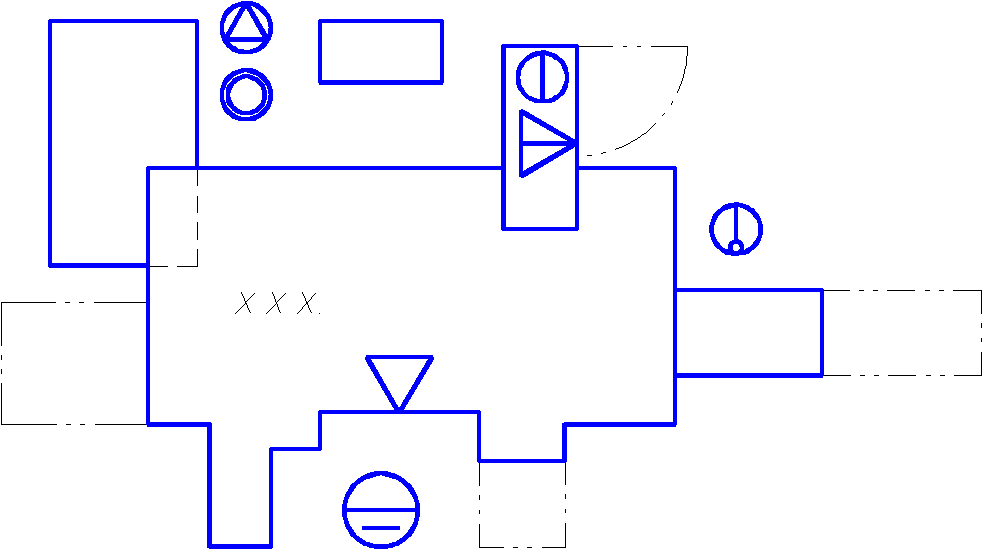

Приклад виконання темплета технологічного устаткування згідно з ГОСТ 2.428 - 84 приведений на рис. 1.

Умовні позначки на технологічних плануваннях виконуються суцільними товстими та тонкими лініями, штриховими та штрих-пунктирними лініями:

- суцільна товста лінія - габаритні контури устаткування у положенні спокою;

- суцільна тонка лінія - умовні графічні зображення; контури відповідальних функціональних частин устаткування, що знаходяться всередині габаритних контурів устаткування;

- штрихова лінія - контури фундаментів та каналів;

- штрих-пунктирна тонка лінія з однією крапкою - осьові лінії;

- з двома крапками - контури рухомих частин устаткування, що час від часу переміщуються з метою керування та технічного обслуговування;

- штрих пунктирна товста лінія з двома крапками - контури рухомих частин устаткування, що безперервно рухаються в процесі роботи, якщо вони під час переміщення виходять за рамки габаритних контурів в положенні спокою.

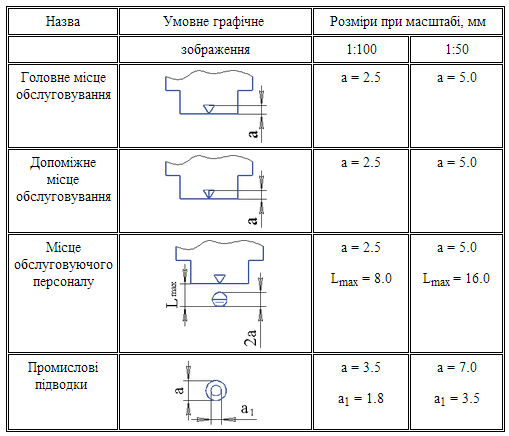

Позначення місць обслуговування технологічного устаткування та місць обслуговуючого персоналу, а також розміри їх умовних графічних зображень та позначок промислових підводок в залежності від масштабу зображення планування, приведені в табл.9.

Таблиця 9



Зображення будівельних елементів будівель та споруд на технологічному плануванні виконуються в масштабі креслення планування у вигляді контурних окреслень умовними графічними зображеннями, суцільною товстою лінією по ГОСТ 2.303 - 68.

Відмітка рівнів (висоти, глибини) окремих будівельних елементів конструкцій будівель (площадок, антресолей, підвалів тощо), підйомно-транспортного устаткування від відрахункового рівня (умовної нульової позначки) виконується на плануваннях згідно з ГОСТ 21.105 - 79.

Умовні зображення технологічного устаткування та робочих місць, промислових підводок, будівельних елементів будівель та споруд, які рекомендуються при розробці технологічного планування у процесі вивчення дисципліни “Проектування механоскладальних цехів“, а також при виконанні дипломного проекту, приведені в додатку В.

Зображення, які не передбачені в додатку В і використовуються при проектуванні, повинні пояснюватись на вільному полі технологічного планування.
