Проектування механоскладальних цехів

Методичні вказівки до виконання практичних занять і  контрольних робіт для студентів спеціальності

“Технологія машинобудування”  денної та заочної форм навчання

Затверджено за засіданні кафедри  технології машинобудування.

Протокол №5 від 17.02.2000р.

Хмельницький 2000

Проектування механоскладальних цехів. Методичні вказівки до виконання практичних занять і контрольних робіт для студентів спеціальності “Технологія машинобудування” денної та заочної форм навчання / М.М.Косіюк. -Хмельницький: ТУП, 2000.- 60 с.

Укладач: Косіюк М.М., к. т. н., доц.

Відповідальний за випуск: Мазур М.П., д. т. н., проф.

ЗМІСТ

ВСТУП  1. УКРУПНЕНИЙ РОЗРАХУНОК ТЕХНОЛОГІЧНИХ ПАРАМЕТРІВ ЦЕХУ  2. ДЕТАЛЬНИЙ РОЗРАХУНОК ПАРАМЕТРІВ ДІЛЬНИЦІ  МЕХАНІЧНОЇ ОБРОБКИ ДЕТАЛІ  3. КОМПОНУВАННЯ МЕХАНОСКЛАДАЛЬНОГО ЦЕХУ І ПЛАНУВАННЯ ДІЛЬНИЦІ МЕХАНІЧНОЇ ОБРОБКИ  4. ОСНОВНІ ТЕХНІКО - ЕКОНОМІЧНІ ПОКАЗНИКИ ЦЕХУ  ЛІТЕРАТУРА  ДОДАТКИ

ВСТУП

Курс "Проектування механоскладальних цехів " - завершальний серед профілюючих дисциплін для студентів спеціальності "Технологія машинобудування".

Мета курсу - вивчити наукові основи проектування механоскладального виробництва.

В процесі вивчення курсу на практичних заняттях студенти повинні розв'язати низку завдань, мета яких - закріпити знання, що отримані при вивченні курсу, одержати навички проектування механоскладальних цехів (засвоїти послідовність проектування цеху, способи вибору та розрахунку устаткування, принципи розробки компонування та технологічного планування механоскладального цеху), підготуватись до виконання дипломного проекту.

Мета практичних занять - виконати укрупнений розрахунок механоскладального цеху та детальний розрахунок однієї з дільниць цеху на підставі вихідних даних.

В розробку входять :

1) укрупнений розрахунок основних технологічних параметрів механоскладального цеху: кількості основного металорізального та допоміжного устаткування, складальних стендів, робочих місць для конвеєрного складання та транспортних засобів; чисельності працюючих; площ дільниць цеху;

2) детальний розрахунок параметрів дільниці механічної обробки деталі;

3) компонування механоскладального цеху;

4) технологічне планування дільниці механічної обробки механоскладального цеху;

5) визначення основних техніко-економічних показників механоскладального цеху.

1. Укрупнений розрахунок технологічних параметрів цеху

1.1 Підготовка вихідних даних

Вихідні дані вибирають з додатку А (таблиця А.1 і таблиця А.2).

1.2 Режим роботи цеху та фонди часу

Для механоскладального цеху планують двозмінний режим роботи при п'ятиденному робочому тижні. Фонди часу роботи устаткування, робочих місць та робітників визначають по табл.1 і 2 [1, с.34; 2, с.131,151, 229; 3, с.97].

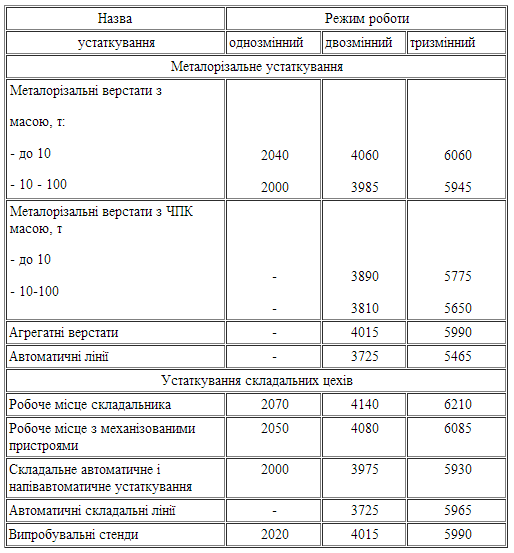

Таблиця 1

Ефективний річний фонд часу роботи устаткування, год

Для виробництв, де встановлені регламентовані перерви для відпочинку (при конвеєрній роботі та ін.), ефективний фонд часу коректується з урахуванням тривалості цих перерв.

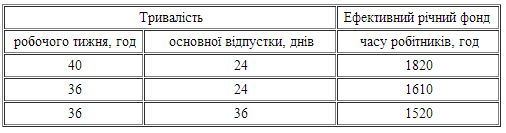

Таблиця 2

Ефективний річний фонд часу робітників
