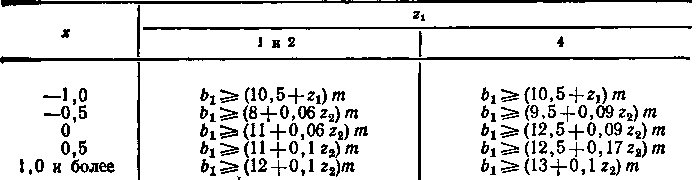

Длина нарезанной части червяка (из приложения к гост 2144-76)

Таблица 7. 8

Таблица 7.8

Степени точности силовых червячных передач

Степень точности	Окружная скорость колеса v2 м/с, не более	Обработка	Применение
7	10	Червяк закален, отшлифован и отполирован. Колесо нарезают шлифованными червячными фрезами. Обработка под нагрузкой	Передачи с повышенными скоростями и малым шумом, с высокими требованиями к габаритам
8	5	Червяк с НВ<350 нешлифованный. Колесо нарезают нешлифованной червячной фрезой или «летучкой». Обработка под нагрузкой	Передачи среднескоростные со средними требованиями к шуму, габаритам и точности
9	2	Червяк с НВ350 нешлифованный. Колесо нарезают любым способом	Передачи низкоскоростные, кратковременно работающие, и ручные с пониженными требованиями

Таблица 7.8

Коэффициент деформации червяка θ в зависимости от zl и q

z1	q
	7,1	8	9	10	11,2	12,5	14
1	57	72	89	108	127	157	190
2	45	57	71	86	102	125	152
3	40	51	61	76	89	110	134
4	37	47	58	70	82	101	123

Техническое задание № 8

"Расчет цепной передачи "

Рассчитать передачу роликовой цепью для привода шпинделя токарного автомата по следующим данным: мощность на ведущей звездочке N₁ кВт, частота вращения ведомой звездочки n₂ мин^-1, передаточное число передачи u, межосевое расстояние не более а мм, регулировка передачи производится смещением оси ведущей звездочки, нагрузка — K_Д, смазка—периодическая, работа—k сменная, линия центров звездочек наклонена к горизонту под углом  °. Исходные данные Таблица 8. 9. по вариантам.

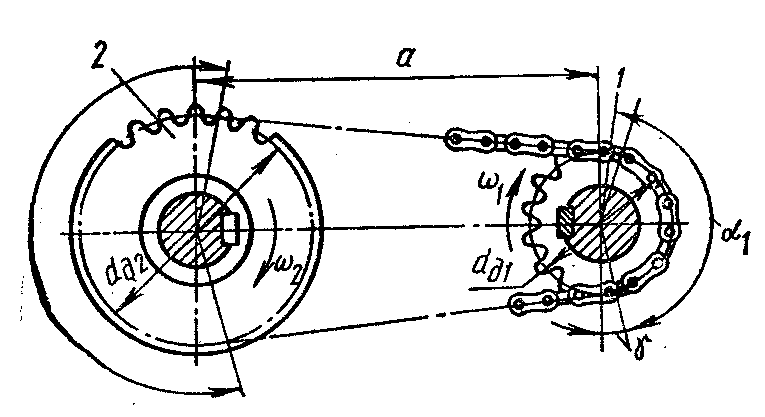

Рис. 8. Цепная передача

Методические указания

1 По таблице табл. 11 4 [5] принимаем число зубьев малой звездочки в зависимости от передаточного числа z₁.

2. Определяем число зубьев ведомой звездочки

z₂ = z₁ · u; (10.1)

3 Находим коэффициент, учитывающий условия эксплуатации. Принимаем: K_Д =1,25, коэффициент К_а предварительно принимаем равным 1, так как шаг цепи пока неизвестен, а поэтому нельзя определить межосевое расстояние, зависящее от шага цепи; К_рег= 1; К_см= 1; К_реж =1,25; К_н = 1,25. где К_д — коэффициент, учитывающий динамичность нагрузки: при спокойной нагрузке К_д=1, при нагрузке с толчками К_д = 1,2...1,5, при сильных ударах К_д=1,8; К_а — коэффициент, учитывающий длину цепи (межосевое расстояние): при а=(30...50)Р К_а=1 при а<25Р К_а=1,25, при а=(60...80)Р К_а = 0,9; К_рег— коэффициент, учитывающий регулировку передачи: для передач с регулировкой положения оси одной из звездочек К_рег=1, для передач с оттяжными звездочками или нажимными роликами К_Рег=1,1, для передач с нерегулируемыми осями звездочек К_рег=1,25; К_см— коэффициент, учитывающий характер смазки: при смазке в масляной ванне или от насоса К_см=0,8, при капельной смазке К_см=1, при периодической смазке К_см=1,5; К_реж — коэффициент, учитывающий режим работы передачи: при односменной работе К_реж=1, при двухсменной К_реж=1,25, при трехсменной К_реж=1>45; К_н- коэффициент, учитывающий наклон передачи: при наклоне линии центров звездочек под углом к горизонтали до 60° К_н=1, при наклоне, большем 60°- К_н= 1,25.

Тогда по формуле (11.9)[5]:

К_э = К_Д К_ ·К_рег ·К_см ·К_реж ·К_н; (10.2)

Если К_э>3, следует изменить (улучшить) конструктивные и эксплуатационные условия работы передачи.

4. Определяем частоту вращения ведущей звездочки:

n₁ = n₂  u мин ^-1. (10.3)

5. Среднее значение допускаемого давления в шарнирах [q₀] при n₁ об/мин. (табл. 11.7) [5] Таблица 8. 9:

(например: МПа) (10.4)

6. Определяем ориентировочное значение шага цепи по уравнению (11.7) [5], принимая число рядов цепи m,

мм. (10.5)

Так как среднее значение [q_o] принято при коэффициенте К_а=1, вычисленное значение шага является ориентировочным.

Для определения оптимального значения шага зададимся тремя смежными шагами цепи ПР по ГОСТ 13568—75 и расчеты сведем в следующую таблицу.

Определяемые величины и расчетные уравнения	Шар цепи Р, мм			Примечание (примерное обозначение шагов при расчете)
	12,7	15,875	19,05
Характеристика цепи по табл. 11.8 [5] Таблица 8. 9
Разрушающая нагрузка Q, Н	17658	22563	24525	(проставьте свои значения)
Ширина внутреннего звена В, мм	11,30	13,28	17,75	(проставьте свои значения)
Диаметр оси d, мм	4,45	5,08	5,96	(проставьте свои значения)
Масса одного погонного метра цепи q, кг/м	0,71	0,96	1,52	(проставьте свои значения)
Проекция опорной поверхности шарнира A= Bd, мм2
Средняя скорость цепи (11.1) [5] м/c
Число звеньев цепи или длина цепи, выраженная в шагах
Допустимая частота вращения меньшей звездочки по табл. 11.3, об/мин Таблица 8. 9				Условие n1max [n1max] соблюдается или не соблюдается
Число ударов цепи в секунду (11.17) [5] 1/c
Допустимое значение по табл. 11.12, [5] 1/с. Таблица 8. 9
Полезное рабочее усилие
Уточняем коэффициент Кa, для чего определяем межосевое расстояние, выраженное в шагах	Р	P	Р
Значения Кa, можно принять	0,8	1,0	1,0
Уточняем значение Кэ только для цепи с Р (Например Р = 12,7 мм) Кa= Кa0.8
Давление в шарнирах цепи (11.12) [5] МПа
Допустимое значение [q0] по табл. 11.7 [5], МПа Таблица 8. 9
Натяжение от центробежных сил (11.12') [5] Н
Натяжение от провисания цепи (11.13) при Kf =2(c. 262) Н.
Расчетный коэффициент безопасности (11.16) [5]
Допустимое значение [s] по табл. 11.11 [5]. Таблица 8. 9
Нагрузка на валы(11.15) [5] при КB = ____ (табл. 11.10) [5]. Таблица 8. 9
Стрела предварительного провисания ветви f = 0.02 · a мм.

Делаем выводы по выполненным расчетам

Например: Для заданных условий работы определяем пригодность всех цепей указанных шагов, целесообразнее цепь с большим шагом Р, так как она обеспечивает наименьшее давление в шарнирах, имеет наибольший запас прочности и оказывает наименьшее давление на валы. Исходя из этих соображений можно принять цепь ПР-ХХ-ХХХХ — ГОСТ 13568—75, исходя из наименьших габаритов передачи и стоимости, следует принять меньшую цепь ПР-ХХ-ХХХХ — ГОСТ 13568—75).

Рекомендуемая литература: [4, 5, 6].
