Порядок выполнения работы

1. Перед началом работы необходимо ознакомиться с инструкцией по технике безопасности.

2. Ознакомиться с паспортом электростанции.

3. Проверить уровень масла в трансмиссионной системе.

4. Проверить уровень бензина в баке двигателя электростанции.

5. Проверить уровень масла в двигателе.

6. Завести двигатель электростанции.

7. Зафиксировать время работы электростанции.

8. Одновременно зафиксировать потребляемую мощность потребителей.

9. Проверить контрольно-измерительные приборы.

Техническая характеристика двигателя электростанции

1. Тип двигателя 4-тактный, одноцилиндровый

двигатель с верхним

расположением клапанов.

2. Сухая масса 16 кг.

3. Рабочий объем 196 см³.

4. Диаметр цилиндра/ ход поршня 68/54 мм.

5. Максимальная мощность 4,8 кВт/3600 об/мин.

6. Расход топлива 230г/ .

7. Система охлаждения воздушная.

8. Направление вращения коленвала против часовой стрелки.

Журнал работы 1

№	Расход топлива (бензина), Q, г/	Число оборотов двигателя, ηmin, об/мин	Число оборотов двигателя, ηmax, об/мин	Объем масляной системы, W, см3

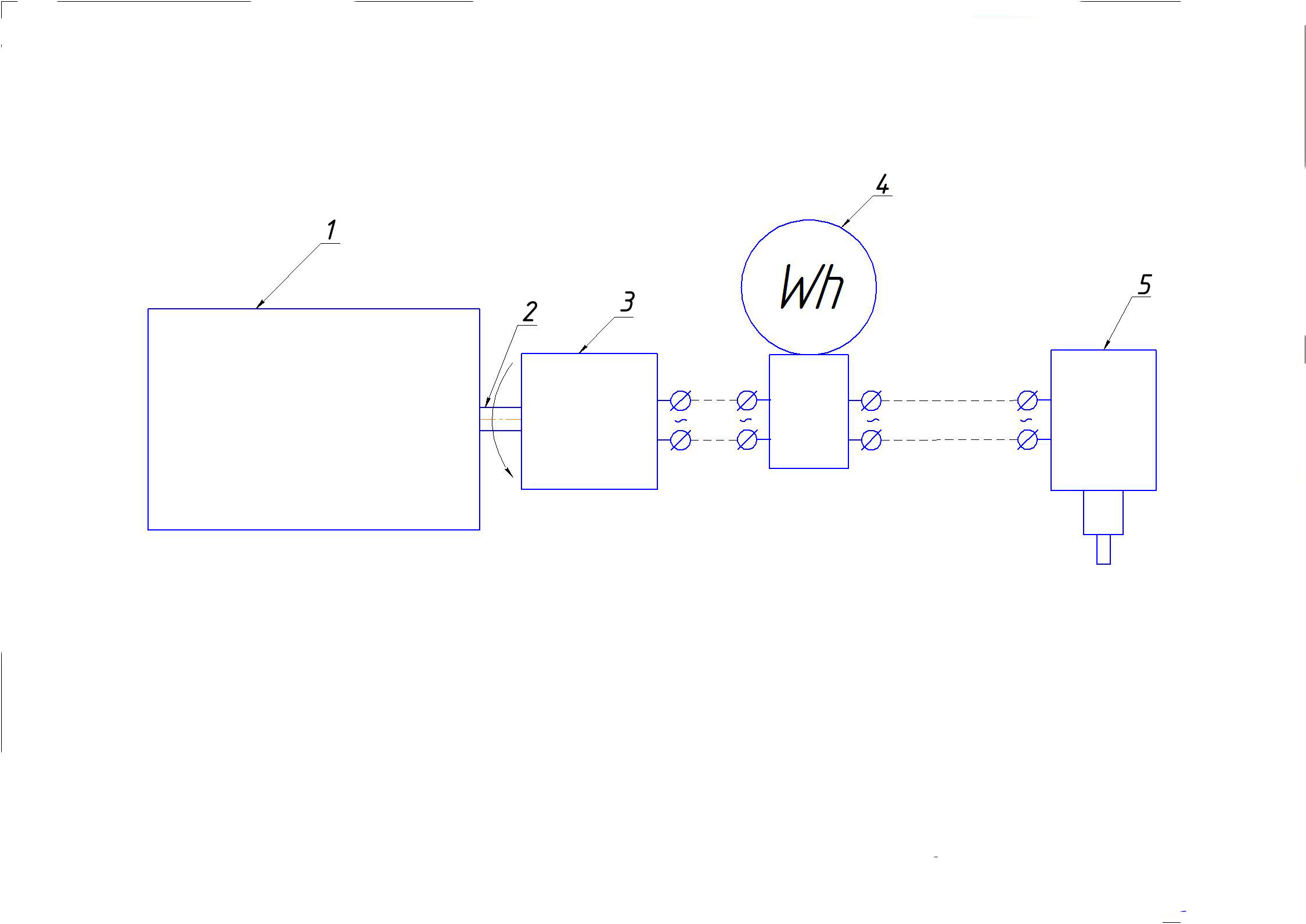

Рис. 2. Блок-схема установки для испытания мобильной электростанции:

1 – двигатель внутреннего сгорания – 4-тактный; 2 – вал ДВС; 3 – генератор;

4 – электросчетчик; 5 – потребитель электроэнергии

Обработка опытных данных

1. Определить мощность, необходимую потреблю, подключенному к электростанции.

2. Сравнить мощность потребителей.

3. Измерить минимальную и максимальную мощность, вырабатываемую электростанцией при помощи ваттметра.

Журнал работы 2

№	Потребители электроэнергии	Число оборотов двигателя, n, об/мин	Мощность электродвигателя, N, кВт	Время работы потребителя, , с	Мощность, потребляемая электродвигателем, Nпотр., кВт
1	Электродрель
2	Электроперфоратор
3	Тепловентилятор
4	Компрессор
